Stap 1

Schakeling identificeren

Identificeer per lichtpunt het type schakeling. Zo weet je in de volgende stap hoe je de klassieke schakelaars kunt vervangen door geconnecteerde schakelaars (en klassieke drukknoppen).

Opmerking: Hier vind je een overzicht van de meest voorkomende schakelingen met de huidige schakelaars van Niko (in het assortiment sinds 2006). Deze voorbeelden kunnen je ook helpen om oudere schakelaars of producten van andere merken te vervangen. Dan kan de opbouw wel anders zijn en kunnen de aansluitklemmen op andere plaatsen zitten.



Bepaal eerst het aantal bedieningspunten (schakelaars) voor het lichtpunt. Als je een schakelaar met twee toetsen wilt vervangen, bekijk je de situatie per toets:

  • Hoeveel bedieningspunten (schakelaars) zijn er voor het lichtpunt dat je met de linkertoets bedient?

  • Hoeveel bedieningspunten zijn er voor het lichtpunt dat je met de rechtertoets bedient?

Eén

Twee

Drie of meer



Eén bedieningspunt

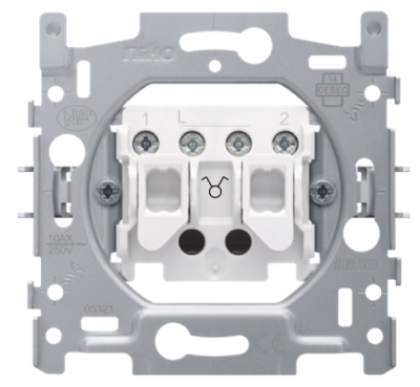

Serieschakelaar

Twee toetsen, vier aansluitklemmen
Je bedient het lichtpunt met één van deze toetsen en dit is het enige bedieningspunt.

Bekijk aansluitschema

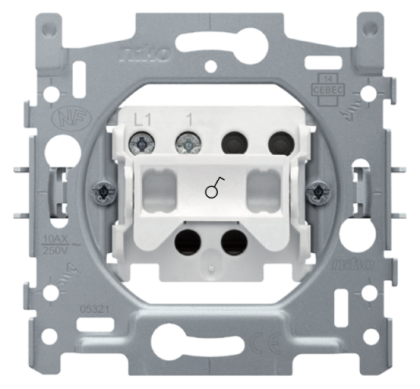

Enkelpolige schakelaar

Eén toets, twee aansluitklemmen
Je bedient het lichtpunt met deze toets en dit is het enige bedieningspunt.

Bekijk aansluitschema

Terug naar keuze bedieningspunten



Twee bedieningspunten

Wisselschakeling

Twee (dubbele) wisselschakelaars met drie of zes aansluitklemmen

Bekijk aansluitschema

Terug naar keuze bedieningspunten



Drie of meer bedieningspunten

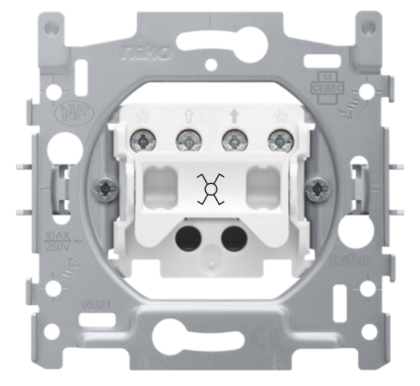

Kruisschakeling

Eén of meer kruisschakelaar(s) met vier aansluitklemmen, steeds in het midden van de kring

+

Kruisschakeling

Twee (dubbele) wisselschakelaars met drie of zes aansluitklemmen, steeds aan de uiteinden van de kring

Bekijk aansluitschema

Terug naar keuze bedieningspunten
