Stap 2
Enkelpolige schakelaar aanpassen
Breng het huidige aansluitschema in kaart en markeer de volgende draden met labels:
- Fasedraad die 230V aanvoert
- Draden die naar de lamp gaan
Let op: De schakeling kan er in werkelijkheid anders uitzien dan op de tekening. De draden naar de lamp lopen niet altijd naar boven. Ook kunnen de fasedraad en de nulleider een andere kleur hebben. Gebruik daarom een multimeter om het aansluitschema correct in kaart te brengen.

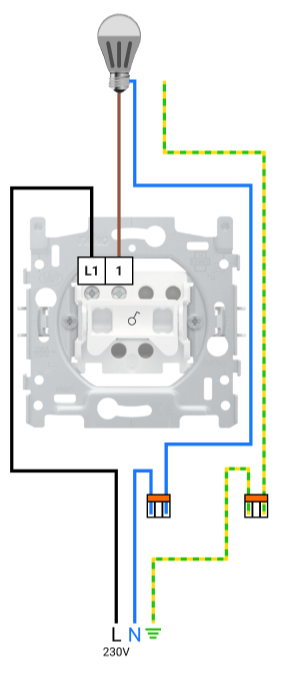

Huidig aansluitschema
Terug naar Schakeling identificeren

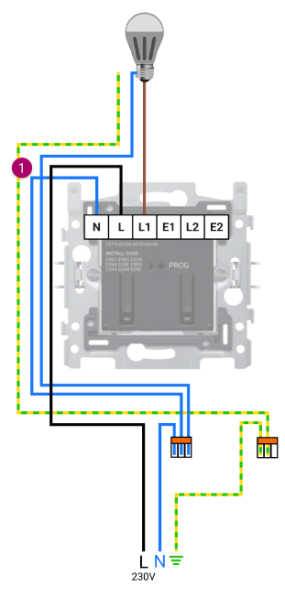

Niko Home Control aansluitschema
Sluit de geconnecteerde tweevoudige schakelaar aan als je de extra toets voor een andere functie wilt programmeren. Kies anders voor een geconnecteerde enkelvoudige schakelaar.
Tip: Je kunt kiezen of je de linker of rechter toets aansluit.
Je hebt een extra draad❶ nodig, omdat je de nulleider moet aansluiten op de geconnecteerde schakelaar (je kunt ook doorlussen via de N-klem). De L2-klem mag vrij blijven, want je sluit maar één lichtpunt aan. De E1-klem en E2-klem mogen ook vrij blijven, want die gebruik je alleen in een wissel- of kruisschakeling om klassieke drukknoppen aan te sluiten op de geconnecteerde schakelaar.
