Stap 2

Serieschakelaar aanpassen

Breng het huidige aansluitschema in kaart en markeer de volgende draden met labels:

  • Fasedraad die 230V aanvoert
  • Draden die naar de lamp gaan

Let op: De schakeling kan er in werkelijkheid anders uitzien dan op de tekening. De draden naar de lamp lopen niet altijd naar boven. Ook kunnen de fasedraad en de nulleider een andere kleur hebben. Gebruik daarom een multimeter om het aansluitschema correct in kaart te brengen.

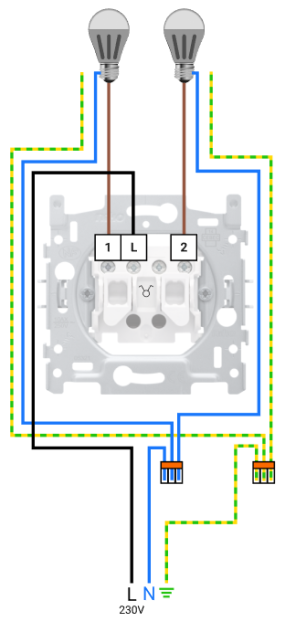

Huidig aansluitschema



Terug naar Schakeling identificeren

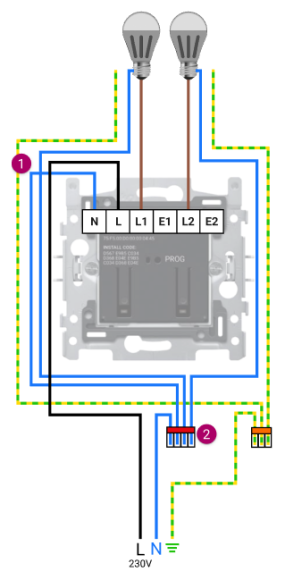

Niko Home Control aansluitschema

Sluit de geconnecteerde tweevoudige schakelaar aan.

Je hebt een extra draad en een grotere aansluitklem nodig, omdat je de nulleider moet aansluiten op de geconnecteerde schakelaar (je kunt ook doorlussen via de N-klem). De E1-klem en E2-klem mogen vrij blijven, want die gebruik je alleen in een wissel- of kruisschakeling om klassieke drukknoppen aan te sluiten op de geconnecteerde schakelaar.

Terug naar Schakeling identificeren
