Stap 2

Kruisschakeling aanpassen

Breng het huidige aansluitschema in kaart en markeer de volgende draden met labels:

  • Fasedraad die 230V aanvoert
  • Draden die naar de lamp gaan

Het aansluitschema in het voorbeeld is een kruisschakeling met drie bedieningspunten. Voor ieder bijkomend bedieningspunt in de schakeling is er ook steeds één extra kruisschakelaar aanwezig. De kruisschakelaars bevinden zich steeds in het midden, met aan beide uiteinden een wisselschakelaar.

Let op: De schakeling kan er in werkelijkheid anders uitzien dan op de tekening. De draden naar de lamp lopen niet altijd naar boven. Ook kunnen de fasedraad en de nulleider een andere kleur hebben. Gebruik daarom een multimeter om het aansluitschema correct in kaart te brengen.

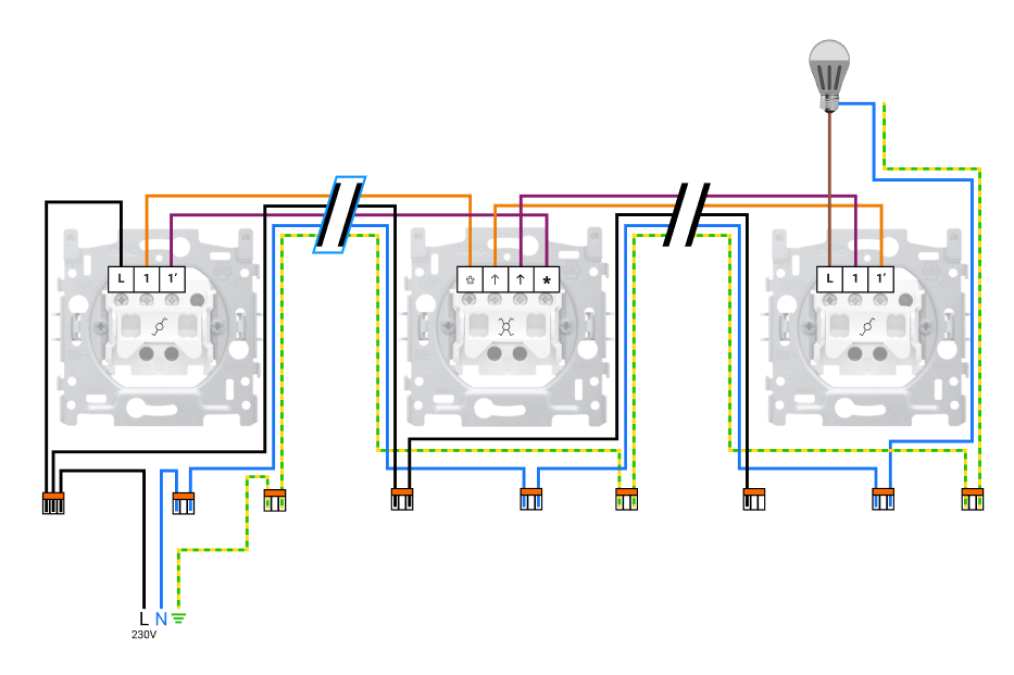

Huidig aansluitschema

Let op: Je aansluiting kan er anders uitzien, dit voorbeeld is maar één van de mogelijkheden.



Terug naar Schakeling identificeren

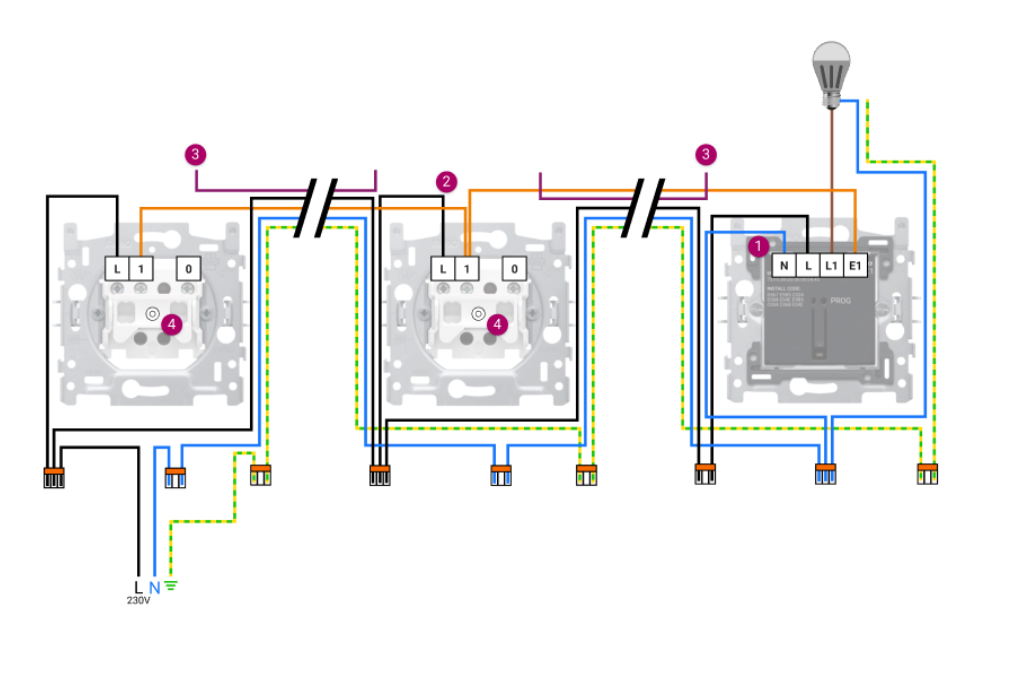

Niko Home Control aansluitschema

Sluit de geconnecteerde tweevoudige schakelaar aan.

Let op: Sluit de geconnecteerde schakelaar altijd rechtstreeks aan op de lamp.

Je hebt eenextra draad en een grotere aansluitklem nodig, omdat je de nulleider moet aansluiten op de geconnecteerde schakelaar (je kunt ook doorlussen via de N-klem). Je hebt ook een extra draad nodig voor de aansluiting van de middelste schakelaar (klassieke drukknop) op de L-klem . Bij de aansluitingen met de drukknoppen gebruik je steeds één van de schakeldraden niet meer . Op de extensieuitgang van de geconnecteerde schakelaar sluit je klassieke drukknoppen aan. Je vervangt dus alle schakelaars.
