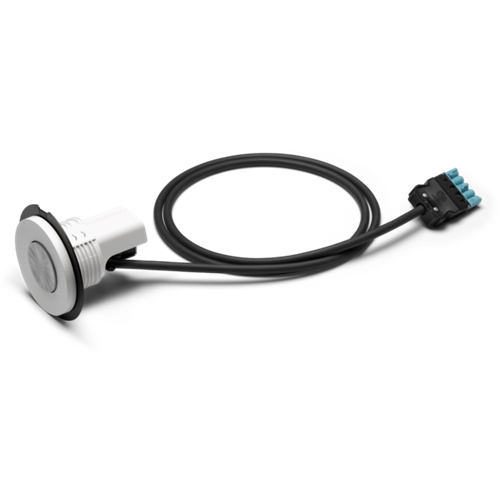

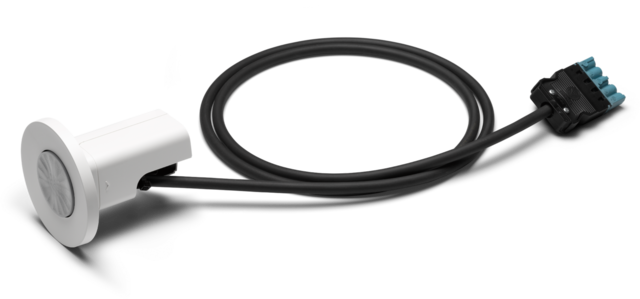

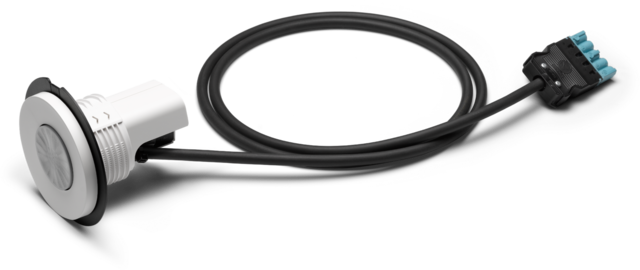

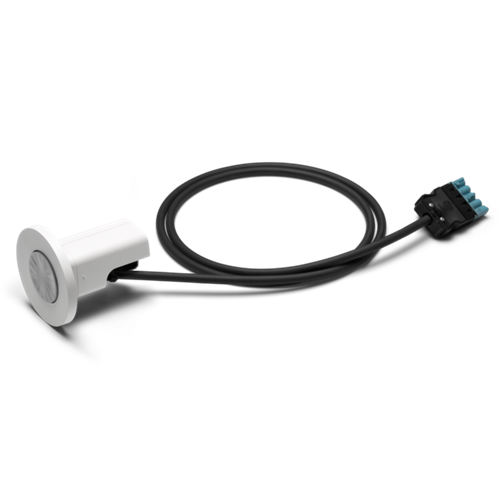

Czujnik obecności P48MR, DALI-2, nadrzędny, 12-13 m, 360°, SnapFit, do montażu podtynkowego, kabel 2 m ze złączami 5-biegunowymi Wieland gesis® MIDI

Ten płaski i dyskretny czujnik obecności jest czujnikiem master DALI-2 do sterowania oświetleniem DALI w maksymalnie czterech strefach światła dziennego. Można nim sterować bezprzewodowo za pomocą przycisków. Ustawienia czujnika można łatwo modyfikować za pomocą aplikacji Niko Detector Tool i dwukierunkowej łączności za pośrednictwem połączenia Bluetooth®, natomiast system montażowy Snapfit gwarantuje szybki i trwały montaż. Czujnik jest dostarczany z fabrycznie podłączonym kablem i 5-biegunowym, niepowtarzalnym złączem żeńskim. Funkcje te pomagają uniknąć pomyłek podczas instalacji i oszczędzać czas.

Zastosowanie czujnika P48 umożliwia korzystanie z następujących funkcji sterowania oświetleniem w holach, korytarzach, biurach, salach lekcyjnych i konferencyjnych:

• Oświetlenie Human Centric Lighting (HCL)
• zmienna temperatura barwowa
• cztery strefy
• scenariusze
• sterowanie oprawami nieściemnialnymi zewnętrznie na magistrali DALI za pomocą skrzynki rozdzielczej 353-70806
• wielostrefowe oświetlenie tablicy/inteligentnej tablicy
• nadrzędny/łącze nadrzędne do sterowania sąsiednimi obszarami

Zasięg można rozszerzyć o dodatkowych urządzeń P46 DALI-2 drugorzędnych za pomocą 2-metrowego kabla i złącza. Należy pamiętać o maksymalnym gwarantowanym prądzie na magistrali DALI.

Użyj skrzynki rozdzielczej 353-70804, aby podzielić zasilanie opraw DALI na dwa wyłączniki i uzyskać większe bezpieczeństwo zasilania.

Kolor wykończenia: biały

Compatible controls: 360-21001

Ten artykuł jest chroniony co najmniej jednym patentem (zgłoszenie). Więcej informacji na temat patentów można znaleźć na stronie www.niko.eu/innovation.

Czujnik obecności P48MR, DALI-2, nadrzędny, 12-13 m, 360°, do montażu podtynkowego (SnapFit), kabel 2 m ze złączami 5-biegunowymi Wieland gesis®, kolor biały.

• Technologia czujnika: PIR
• Napięcie wejściowe: 230 Vac ± 10 %, 50 Hz
• Wyjście czujnika: DALI Broadcast/DALI Addressable
• Maksymalne zużycie energii: 0.6 W
• Maksymalne zużycie energii połączenia bezprzewodowego aktywnego: 0.65 W
• Maksymalna wartość MCB: 16 A (ograniczona przez krajowe przepisy dotyczące instalacji)
• Wyzwalacz wyłączający w przypadku zwarcia: pri napätí menšom ako 12 V, ktoré trvá dlhšie ako 1,3 sekundy
• Okres ponownego uruchomienia w przypadku zwarcia: co 14 sekund aż do powodzenia
• Maksymalne napięcie w magistrali DALI: 15 Vdc
• Maksymalny gwarantowany prąd na magistrali DALI: 200 mA
• Maksymalny prąd zasilania: 250 mA
• Maksymalny czas uruchamiania DALI: <1200 ms
• Maksymalny czas uruchomienia wykrywania PIR: 1 min 10 s
• Maksymalna liczba urządzeń podrzędnych: 5
• Maksymalna liczba urządzeń sterujących w magistrali DALI: 64
• Maksymalna liczba stref ściemniania: 4
• Liczba kanałów: 1 kanał
• Zakres natężenia światła: 20 lux – 2000 lux, ∞
• Opóźnienie wyłączenia: pulse, 20 s – 2 h, ∞
• Kąt wykrywania: 360°
• Zasięg wykrywania (PIR): ø 12 m z wysokości 3 m
• Temperatura otoczenia: -25 – +40 °C
• Metoda montażu: montaż podtynkowy (SnapFit)
• Minimalna głębokość montażu podtynkowego: (wrong type for option)
• Średnica wiertła: 76 mm
• Wysokość montażu: 2 – 3.5 m
• Użycie: tylko do użytku wewnątrz
• Styk przekaźnikowy: N.O. (maks. 10 A), bezpotencjałowy
• Kontakt bezpotencjałowy: NO, 230 V, µ10 A
• Maksymalne obciążenie lamp żarowych i halogenowych (cosφ = 1): 2300 W
• Maksymalne obciążenie lamp fluorescencyjnych (cosφ ≥ 0,5): 1200 VA
• Maksymalne obciążenie lamp fluorescencyjnych (cosφ≥0,9): 1200 VA
• Maksymalne obciążenie lamp halogenowych o niskim napięciu: 500 W
• Maksymalne obciążenie lamp energooszczędnych (CFLi): 350 W
• Maksymalne obciążenie lamp LED 230 V: 350 W
• Maksymalne obciążenie sterownika LED: 500 VA
• Maksymalne obciążenie transformatora elektronicznego: 500 VA
• Maksymalne obciążenie pojemnościowe: 140 µF
• Maksymalny prąd przełączania: 165 A/20 ms – 800 A/200 µs
• Kolor: biały (w przybliżeniu RAL 9010)
• Wymiary (wys. x szer. x gł.): 120 x 120 x 109.5 mm
• Widoczne wymiary (Wys. x Szer. x Gł.): 100 x 100 x 9.5 mm
• Waga: 310 g
• Maksymalny zasięg Bluetooth® (wolne pole, w zależności od urządzenia): 50 m
• Częstotliwość pracy: 2.4 GHz
• Maksymalna moc częstotliwości radiowej: -2 dBm
• Modyfikacja ustawień: aplikacja (iOS/Android) oraz dwukierunkowa komunikacja Bluetooth®
• Stopień ochrony: IP20
• Odporność na uderzenia: IK02
• Klasa ochrony: Urządzenie klasy II
• Wolne od halogenu: tak
• Oznaczenia: CE
• Specyfikacja kabla
  • kolor przewodu: czarny
  • długość: 2 m
  • przekrój przewodu: 1,5 mm²
  • napięcie: 230 V
  • prąd znamionowy: 16 A
  • bezhalogenowy: tak
  • temperatura otoczenia: -5 – +70C°
  • typ złącza: męskie, 5-cio biegunowe, niebieskie

Ta osłona soczewki została zaprojektowana tak, aby zminimalizować zasięg wykrywania czujników P4XMR i M4XMR i uniemożliwić wykrywanie w określonym obszarze. Osłonę soczewki można regulować tak, aby zakrywała tylko określony obszar.

Uwaga: każde opakowanie zawiera 5 sztuk.

Osłona soczewki do czujników P4XMR i M4XMR, przezroczysta (5 szt.)

• Wymiary (wys. x szer. x gł.): 5 x 53 x 53 mm
• Waga: 1 g
