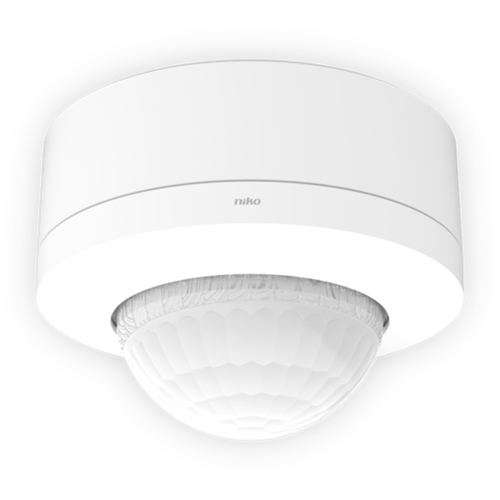

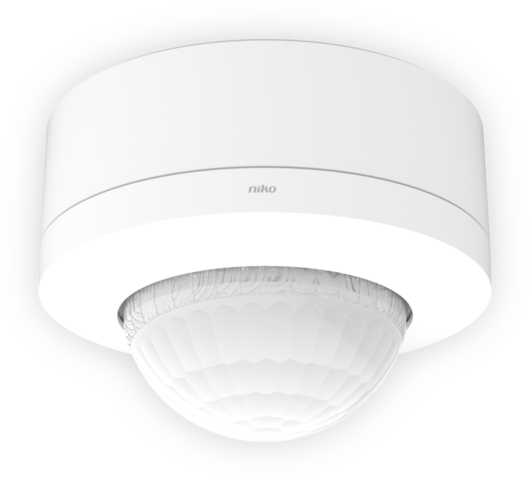

Détecteur de mouvement M48HC, DALI-2, maître, 18-53 m, IP54, plafond grande hauteur, pour montage en saillie

Ce détecteur pour plafonds grande hauteur est un maître DALI-2 pour commande d'éclairage DALI jusque dans quatre zones. Le détecteur est muni de multiples fonctions et peut être contrôlé sans fil par boutons-poussoirs. Il est conçu pour un montage en saillie et possède un degré de protection IP54. Les zones d'éclairage sont définies lors de la mise en service à l'aide de l'appli Niko detector tool et d'une communication Bluetooth® bidirectionnelle entre un smartphone et le détecteur.

Couleur de finition: blanc.

Détecteurs secondaires compatibles: 353-650021, 353-651021, 353-652021, 353-750021, 353-751021, 353-752021, 353-852011

Commandes compatibles: 170-00005, 360-21001

Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.

Détecteur de mouvement M48HC, DALI-2, maître, 18-53 m, IP54, plafond grande hauteur, pour montage en saillie, couleur blanc.

• Détecteur de plafond élevé pour montage apparent
• Commande d'éclairage jusque dans 4 zones (lumière naturelle)
• Câblage rapide à l'aide de bornes à connexion rapide facilement accessibles et sans vis
• Mise en service utilisant l'appli (iOS/Android) et communication Bluetooth® bidirectionnelle
• Prend en charge DALI Broadcast (par défaut) et DALI Adressable (jusqu'à 64 périphériques)
• Fonctions préconfigurées :
  • Configuration automatique / éclairage d'orientation / mode nuit
  • Scénarios d'éclairage - définir et contrôler jusqu'à 16 scénarios d'éclairage
  • Activation maître à maître des communications sans fil : porte pliante, commande d'éclairage dans les zones adjacentes, nombre illimité de périphériques DALI (> 64 périphériques DALI)
  • Multizone pour éclairage de tableau et éclairage de tableau intelligent
  • Blanc réglable utilisant des préréglages intégrés ou une intégration tierce
  • Éclairage centré sur l'humain (24 préréglages)
  • Relais de sortie - contrôle HVAC / minimisation de veille / éclairage (On/Off)
  • Relais externe pour la minimisation HVAC / veille / éclairage (On/Off)
  • Niveau d'activation ajustable lorsque la commande crépusculaire est désactivée
  • Sensibilité PIR ajustable (5 niveaux y compris désactivation) en 3 x 120°
  • Le journal des événements garde une trace des modifications récentes
• La commande d’éclairage DALI peut être neutralisée avec un bouton-poussoir 230 V - différentes options disponibles
• Périphériques d'entrée externes DALI-2 via bus DALI - jusqu'à 64 périphériques
• Un déclencheur externe peut être connecté, par exemple, une alarme de sécurité
• Portail Internet pour la sauvegarde et l'échange des fichiers de configuration
• Les réglages et la configuration peuvent être verrouillés par un code PIN
• degré de protection IP54

Données techniques

• Technologie du détecteur: PIR
• Tension d'alimentation: 230 Vac ± 10 %, 50 Hz
• Sortie du détecteur: DALI Broadcast/DALI Addressable
• Consommation électrique maximale: 0.6 W
• Consommation électrique maximale connexion sans fil active: 0.65 W
• Calibre maximum du disjoncteur miniature: 16 A (limité par les règles nationales en matière d'installation)
• Déclenchement de l'arrêt du comportement en cas de court-circuit: tension inférieure à 12 V, dépassant 1,3 s
• Période de redémarrage du comportement en cas de court-circuit: toutes les 14 s jusqu'à ce que cela fonctionne
• Tension maximum sur le bus DALI: 15 Vdc
• Courant maximal garanti sur le bus DALI: 200 mA
• Courant d'alimentation maximum: 250 mA
• Temps de démarrage maximum DALI: <1200 ms
• Temps de démarrage détéction PIR maximum: 1 min 10 s
• Nombre maximum de détecteurs secondaires: 5
• Nombre maximum de boutons-poussoirs et interrupteurs 230 V: 4
• Nombre maximal de boutons-poussoirs Bluetooth®: 4
• Nombre maximum de boutons-poussoirs 24 V: 16 (en utilisant 4 interfaces de boutons-poussoirs DALI-2 - max. 4 boutons par interface)
• Possibilité de supplanter la commande d'éclairage DALI à l'aide d'une commande: oui
• Nombre maximum de contrôleurs sur le bus DALI: 64
• Nombre maximal de zones de variation: 4
• Nombre de canaux: 1 canal
• Plage d'intensité lumineuse: 20 lux – 2000 lux, ∞
• Temporisation de déconnexion: pulse, 30 s – 2 h, ∞
• Angle de détection: 360°
• Portée de détection (PIR): ø 53 m posé à 12 m de hauteur
• Température d'ambiance: -25 – +40 °C
• Montage: en saillie
• Hauteur de montage: 4 – 12 m
• Utilisation: uniquement pour un montage à l'intérieur de l'habitation
• Contact relais: N.O. (max. 10 A), libre de potentiel
• Contact libre de potentiel: NO, 230 V, µ10 A
• Charge maximale des lampes à incandescence et halogènes (cosφ = 1): 2300 W
• Charge maximale des lampes fluorescentes (cosφ ≥ 0,5): 1200 VA
• Charge maximale des lampes fluorescentes (cosφ≥0,9): 1200 VA
• Charge maximum lampes halogènes basse tension: 500 W
• Charge maximum lampes éco (CFLi): 350 W
• Charge maximum lampes à LED 230 V: 350 W
• Charge maximum driver LED: 500 VA
• Charge maximum transformateur électronique: 500 VA
• Charge capacitive maximale: 140 µF
• Courant d’allumage maximal: 165 A/20 ms – 800 A/200 µs
• Couleur: blanc (par approximation RAL 9010)
• Dimensions (HxLxP): 100 x 100 x 70.7 mm
• Dimensions visibles (HxLxP): 100 x 100 x 70.7 mm
• Poids: 192 g
• Distance maximale Bluetooth® (champ libre, selon l'appareil): 50 m
• Fréquence de fonctionnement: 2.4 GHz
• Puissance radiofréquence maximale: -2 dBm
• Modification des réglages: Appli Niko detector tool (iOS-Android) et communication Bluetooth® bidirectionnelle
• Degré de protection: IP54
• Résistance aux chocs: IK03
• Classe de protection: Appareil de classe II
• Sans halogène: oui
• Marquage: CE

Ce couvre-lentille est conçu pour réduire au maximum la portée de détection des détecteurs P4XLR, M4XLR et M4XHC et empêcher la détection dans une zone spécifique. Le couvre-lentille peut être ajusté pour ne masquer qu'une zone particulière.

Remarque : chaque paquet contient 5 pièces.

Couvre-lentille pour détecteurs P4XLR, M4XLR et M4XHC, transparent (5 pièces)

• Dimensions (HxLxP): 34 x 53 x 53 mm
• Poids: 2 g
