Präsenzmelder P48LR, DALI-2, Master, 32-37 m, 360°, für Deckeneinbau (SnapFit), Wieland gesis® MIDI 2 x 2 m Kabel mit 5-poligen Steckern

Dieser Präsenzmelder ist ein DALI-2-Master-Melder für die DALI-Lichtsteuerung in bis zu 4 Zonen. Es kann mit Tastern drahtlos gesteuert werden. Die Einstellungen des Melders können mit der Niko Detector Tool-App und der 2-Wege-Bluetooth®-Kommunikation leicht geändert werden, während das Snapfit-Montagesystem eine schnelle und stabile Installation garantiert. Der Melder ist mit vorverdrahteten Kabeln und 5-poligen Buchsen ausgestattet, die jeweils einzigartig sind. Diese Funktionen helfen, Installationsfehler zu vermeiden und Zeit zu sparen.

Verwenden Sie das interne Relais des Melders P48 in Kombination mit einer Verteilerdose (353-7081X), um die folgenden Lichtsteuerungsfunktionen zu ermöglichen:

• HLK-Steuerung in Kombination mit Verteilerdose 353-70811 zur Integration von HLK-Anlagen
• Steuerung von nicht dimmbarer ON/OFF-Beleuchtung mit Verteilerdose 353-70812
• Standby-Minimierung von Leuchten in Kombination mit Verteilerdose 353-70813 zur Energieeinsparung
• Steuerung von nicht dimmbaren Leuchten extern am DALI-Bus mit Verteilerdose 353-70816

Diese Lösungen eignen sich vor allem für Büros, Klassenzimmer, Konferenzräume und Besprechungszimmer.

Die Reichweite kann mit einem 2 Meter langen Kabel und einem Stecker um P46 DALI-2 Sekundär-Melder erweitert werden. Beachten Sie den maximalen garantierten Strom auf dem DALI-Bus.

Die Lichtsteuerung kann mit 230-V-Tastern außer Kraft gesetzt werden. Verwenden Sie die Verteilerdose 353-70814, um die Stromverteilung zu den DALI-Leuchten auf zwei Leistungsschalter aufzuteilen und eine höhere Versorgungssicherheit zu erreichen.

Farbausführung: weiß

Kompatible Bedienungen: 360-21001

Dieser Artikel ist durch mindestens ein Patent (Anmeldung) geschützt. Weitere Informationen zu Patenten finden Sie auf www.niko.eu/innovation.

Präsenzmelder P48LR, DALI-2, Master, 32-37 m, 360°, für Deckeneinbau (SnapFit), Wieland gesis® 2 x 2 m Kabel mit 5-poligen Steckern, weiß.

• Detektortechnologie: PIR
• Eingangsspannung: 230 Vac ± 10 %, 50 Hz
• Detektorausgang: DALI Broadcast/DALI Addressable
• Maximale Stromaufnahme: 0.6 W
• Maximale Stromaufnahme bei aktiver drahtloser Verbindung: 0.65 W
• Maximaler MCB-Wert: 16 A (durch nationale Installationsvorschriften begrenzt)
• Abschaltauslöser bei Kurzschlussverhalten: Spannung unter 12 V, über 1,3 Sek.
• Wiedereinschaltdauer bei Kurzschlussverhalten: Alle 14 Sek. bis Erfolg
• Maximale Spannung auf dem DALI-Bus: 15 Vdc
• Maximale garantierter Stromstärke auf dem DALI-Bus: 200 mA
• Maximaler Versorgungsstrom: 250 mA
• Maximale Startzeit DALI: <1200 ms
• Maximale Aufstartzeit PIR-Erkennung: 1 min 10 s
• Maximale Anzahl Sekundärmelder: 5
• Maximale Anzahl der Geräte auf dem DALI-Bus: 64
• Maximale Anzahl der dimmbaren Zonen: 4
• Anzahl der Kanäle: 1 Kanal
• Lichtstärkebereich: 20 lux – 2000 lux, ∞
• Ausschaltverzögerung: pulse, 20 s – 2 h, ∞
• Erfassungswinkel: 360°
• Erfassungsbereich (PIR): ø 37 m bei einer Höhe von 3 m
• Umgebungstemperatur: -25 – +40 °C
• Montage: Deckeneinbau (SnapFit)
• Mindesteinbautiefe: (wrong type for option)
• Bohrdurchmesser: 76 mm
• Montagehöhe: 2 – 3.5 m
• Verwendung: ausschließlich geeignet für Montage in Innenräumen
• Relaiskontakt: Schließer (max. 10 A), potentialfrei
• Potentialfreier Kontakt: Schließer, 230 V, µ10 A
• Maximale Last Glühlampen und Halogenlampen (cosφ = 1): 2300 W
• Maximale Last (cosφ ≥ 0,5): 1200 VA
• Maximale Last (cosφ ≥ 0,9): 1200 VA
• Maximale Last Niederspannungs-Halogenlampe: 500 W
• Maximale Last Energiesparlampen (CFLi): 350 W
• Maximale Last LED-Lampen: 350 W
• Maximale Last LED-Treiber: 500 VA
• Maximale Last elektronischer Transformator: 500 VA
• Maximale Schaltkapazität: 140 µF
• Maximaler Einschaltspitzenstrom: 165 A/20 ms – 800 A/200 µs
• Farbe: weiß (annähernd RAL 9010)
• Abmessungen (HxBxT): 100 x 100 x 142.2 mm
• Abmessungen sichtbarer Teil (HxBxT): 100 x 100 x 42.2 mm
• Gewicht: 634 g
• Maximale Reichweite Bluetooth® (Freifeld, je nach Gerät): 50 m
• Betriebsfrequenz: 2.4 GHz
• Maximale Hochfrequenzleistung: -2 dBm
• Einstellungen ändern: Niko Detector Tool-App (iOS-Android) und 2-Wege-Bluetooth®-Kommunikation
• Schutzart: IP20
• Stoßfestigkeit: IK04
• Schutzklasse: Gerät der Klasse II.
• Halogen frei: ja
• Kennzeichnung: CE
• Kabelspezifikationen
  • Farbe des Kabels 1: schwarz
  • Farbe des Kabels 2: schwarz mit rotem Schrumpfschlauch
  • Länge: 2 m
  • Leitungsquerschnitt: 1,5 mm²
  • Spannung: 250 V
  • Nennstrom: 16 A
  • halogenfrei: ja
  • Umgebungstemperatur: -5 – +70C°
  • Steckertyp des Kabels 1: Stecker, 5-polig, blau
  • Steckertyp des Kabels 2: Stecker, 6-polig, blau/grün

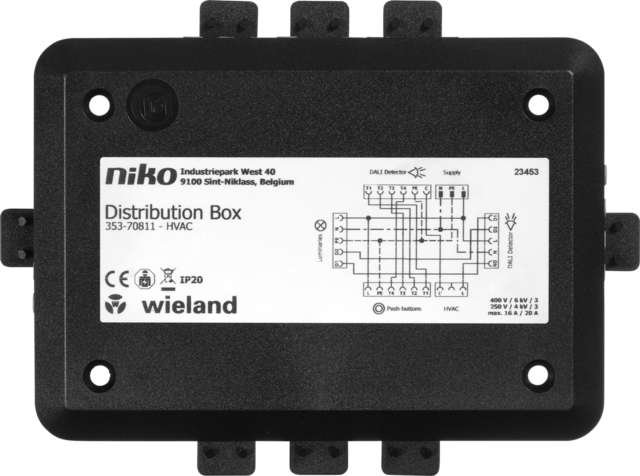

Die Verteilerdose bietet die Möglichkeit, HLK-Geräte in Ihre Installation zu integrieren. Sie kann in Kombination mit P48 DALI-2-Master-Meldern mit zwei Wieland gesis®-Leitungen und -Steckern eingesetzt werden. Erweitern Sie Ihre Installation mit der Verteilerdose 353-70804, um die Stromverteilung zu den DALI-Leuchten auf zwei Leistungsschalter aufzuteilen und eine höhere Versorgungssicherheit zu erreichen. Externe Anschlüsse für 230-V-Netzteile, 230-V-Taster und HLK-Systeme sind enthalten. Jeder Steckverbinder ist einzigartig, was hilft, Installationsfehler zu vermeiden, Verbindungen genauer herzustellen und Zeit zu sparen.

Farbausführung: schwarz

Wieland gesis® Verteilerbox, HLK, P48 DALI-2

• Umgebungstemperatur: -40 – +85 °C
• Schutzart: IP20
• Gewicht: 386 g
• Abmessungen (HxBxT): 30 x 170 x 121 mm
• Kennzeichnung: CE

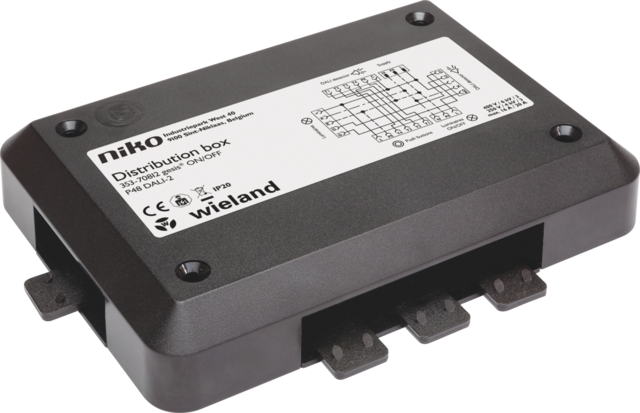

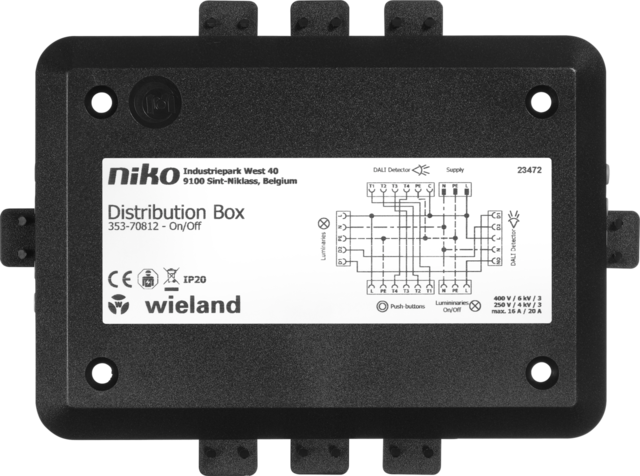

Diese Verteilerdose unterstützt die Steuerung von nicht dimmbaren Leuchten. Sie kann in Kombination mit P48 DALI-2-Master-Meldern mit zwei Wieland gesis®-Leitungen und -Steckern eingesetzt werden. Erweitern Sie Ihre Installation mit der Verteilerdose 353-70804, um die Stromverteilung zu den DALI-Leuchten auf zwei Leistungsschalter aufzuteilen und eine höhere Versorgungssicherheit zu erreichen. Externe Anschlüsse für 230-V-Netzteile, 230-V-Taster und nicht dimmbare 230-V-Leuchten sind enthalten. Jeder Steckverbinder ist einzigartig, was hilft, Installationsfehler zu vermeiden, Verbindungen genauer herzustellen und Zeit zu sparen.

Farbausführung: schwarz

Wieland gesis® Verteilerbox, EIN/AUS, P48 DALI-2

• Umgebungstemperatur: -40 – +85 °C
• Schutzart: IP20
• Gewicht: 393 g
• Abmessungen (HxBxT): 30 x 170 x 121 mm
• Kennzeichnung: CE

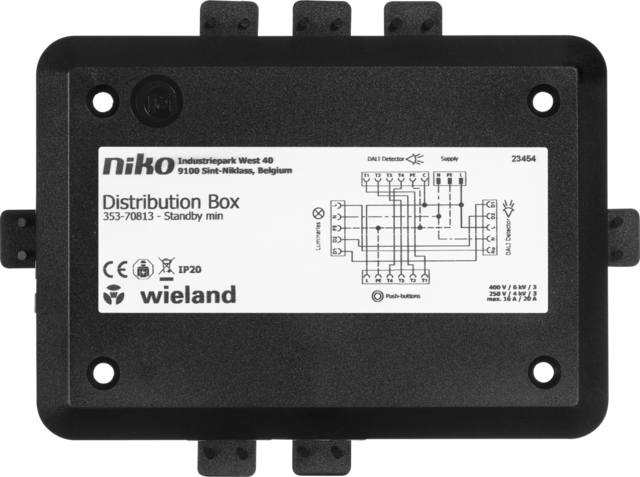

Diese Verteilerdose unterstützt die Standby-Minimierung und sorgt dafür, dass der Standby-Verbrauch der angeschlossenen Leuchten auf 0 Watt gesetzt wird, wenn keine Anwesenheit im Raum festgestellt wird. Sie kann in Kombination mit P48 DALI-2-Master-Meldern mit zwei Wieland gesis®-Leitungen und -Steckern eingesetzt werden. Erweitern Sie Ihre Installation mit der Verteilerdose 353-70804, um die Stromverteilung zu den DALI-Leuchten auf zwei Leistungsschalter aufzuteilen und eine höhere Versorgungssicherheit zu erreichen. Externe Anschlüsse für 230-V-Netzteile und 230-V-Taster sind enthalten. Jeder Steckverbinder ist einzigartig, was hilft, Installationsfehler zu vermeiden, Verbindungen genauer herzustellen und Zeit zu sparen.

Farbausführung: schwarz

Wieland gesis® Verteilerbox, Standby-Minimierung, P48 DALI-2

• Umgebungstemperatur: -40 – +85 °C
• Schutzart: IP20
• Gewicht: 356 g
• Abmessungen (HxBxT): 30 x 170 x 121 mm
• Kennzeichnung: CE

Diese Linsenabdeckung wurde entwickelt, um den Erfassungsbereich der P4XLR-, M4XLR- und M4XHC-Melder einzugrenzen und eine Erfassung in einem bestimmten Bereich zu verhindern. Die Linsenabdeckung kann so eingestellt werden, dass nur ein bestimmter Bereich verdeckt wird.

Bitte beachten: Jede Packung enthält 5 Stück.

Linsenabdeckung für Melder P4XLR, M4XLR und M4XHC, transparent (5 Stück)

• Abmessungen (HxBxT): 34 x 53 x 53 mm
• Gewicht: 2 g
