Ten artykuł jest (lub wkrótce będzie) niedostępny. Został zastąpiony przez następujący(-e) artykuł(y):

Produkt zastępczy ma nowe i ulepszone złącze: typ 4 PoE ready.

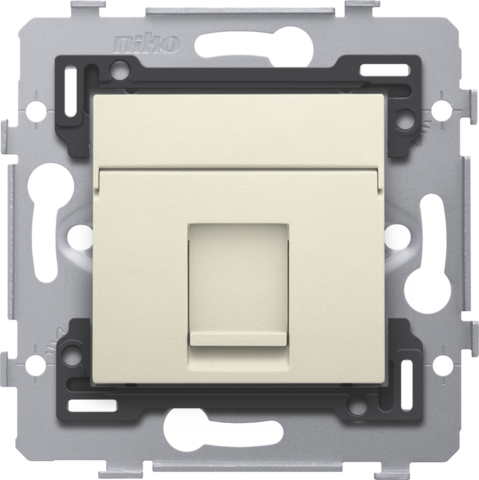

1 złącze RJ45 UTP Kat. 5E, model płaski, z podstawa 71 x 71 mm z mocowanie śrubowe i zestaw wykończeniowy, kolor cream

100-75251

Nie jest już dostępny od czerwiec 2024 r

Instrukcje techniczne
Certificaten CE-Marking

Opis

Złożone gniazdko (podstawa i zestaw wykończeniowy) z 1 punktem przyłączeniowym RJ45 Kat. 5E UTP do utworzenia połączenia sieciowego z 1 urządzeniem do zastosowań telefonicznych, ethernetowych, IP lub internetowych. Gniazdko jest podłączone w konfiguracji gwiazdy do centralnej szafki przyłączeniowej za pomocą kabla o takim samym typie wydajności. Ramka do montażu podtynkowego ma wymiary wewnętrzne 45 x 45 mm i wymiary zewnętrzne 71 x 71 mm i jest zaopatrzona w mocowanie śrubowe.

Kolor wykończenia: cream.

Ten artykuł jest chroniony co najmniej jednym patentem (zgłoszenie). Więcej informacji na temat patentów można znaleźć na stronie www.niko.eu/innovation.

Specyfikacje

1 złącze RJ45 UTP Kat. 5E, model płaski, z podstawa 71 x 71 mm z mocowanie śrubowe i zestaw wykończeniowy, kolor cream.

  • Stopień ochrony: IP20
  • Stopień ochrony: Kompozycja mechanizmu, płyty centralnej i pokrywy posiada stopień ochrony IP41.
  • The combination of a mechanism, a central plate and a faceplate has an impact-resistance of IK06
  • Wymiary (wys. x szer. x gł.): 73 x 73 x 37 mm
  • Oznaczenia: CE

1 złącze RJ45 UTP Kat. 5E, model płaski, z podstawa 71 x 71 mm z mocowanie za mocowanie śrubowe.

  • Stopień ochrony: Kompozycja mechanizmu, płyty centralnej i pokrywy posiada stopień ochrony IP41.
  • The combination of a mechanism, a central plate and a faceplate has an impact-resistance of IK06
  • Wymiary (wys. x szer. x gł.): 73 x 73 x 33.2 mm
  • Oznaczenia: CE

Uniwersalna podstawa 45 x 45 mm, ND.

  • Stopień ochrony: Kompozycja mechanizmu, płyty centralnej i pokrywy posiada stopień ochrony IP41.
  • Odporność na uderzenia: The combination of a mechanism, a central plate and a faceplate has an impact-resistance of IK06
  • Rama do montażu podtynkowego

Ramka do montażu podtynkowego jest wykonana z metalu o grubości 1 mm, który jest cynkowany ze wszystkich stron, nawet na przyciętych krawędziach. Na osi poziomej i pionowej ramka do montażu podtynkowego ma 4 rowki do montażu śrubowego w puszkach podtynkowych. Rowki te mają otwór na śrubę 7 mm. Do montażu na panelach ramka do montażu podtynkowego jest wyposażona w 4 otwory na śruby (oznaczone symbolem śruby) o średnicy 3 mm. Środek ramki do montażu podtynkowego jest wskazany (sznurek traserski, laser itp.) zarówno w kierunku poziomym, jak i pionowym, dzięki czemu można szybko i łatwo przeprowadzić montaż jednego lub większej liczby mechanizmów.

  • Metoda mocowania

Do montażu w puszce podtynkowej należy użyć śrub.

  • Odległość od środka do środka

Podstawa ze wszystkich stron jest wyposażona w składane wczepy na jaskółczy ogon, co pozwala na szybkie i idealne połączenie (odległość od środka do środka 71 x 71 mm) zarówno w pionie, jak i w poziomie kilku podstaw. Złożone krawędzie na zewnątrz podstawy i ich przedłużenie do wewnątrz zapewniają dodatkową wytrzymałość.

  • Koniec granicy: Ramka do montażu podtynkowego jest wyposażona, zarówno na górze, jak i na dole, w ciemnoszarą plastikową krawędź końcową. Ta krawędź jest wykonana z PC + ASA i jest łączona z ramką do montażu podtynkowego w procesie topienia. W narożnikach dwóch krawędzi końcowych znajdują się prostokątne otwory (7,9 x 1,5 mm), z których każdy zawiera wielopozycyjny haczyk zatrzaskowy. Dzięki haczykom zatrzaskowym 4 prostokątne otwory zapewniają, że ramkę zewnętrzną zawsze można przymocować płasko do ściany, nawet w przypadku złej jakości tynku. Działa to w dwie strony: Jeśli puszka podtynkowa wystaje z tynku, wielopozycyjne haczyki zatrzaskowe mogą kompensować margines od 1 do 1,2 mm; jeśli puszka podtynkowa wchodzi zbyt głęboko w tynk, haczyki zatrzaskowe mogą kompensować margines do 1,8 mm. W krawędziach końcowych również znajdują się 4 okrągłe otwory, które zapewniają prawidłowe ułożenie ramki zewnętrznej w stosunku do płytki centralnej.
  • Temperatura otoczenia: -5 – +40 °C
  • Wymiary (wys. x szer. x gł.): 73 x 73 mm
  • Oznaczenia: CE

Adapter 9.1, pojedynczy, płaski do złączy RJ 650-450xx

  • Wymiary (wys. x szer. x gł.): 20.7 x 44.8 x 20.1 mm
  • Odporność na uderzenia: The combination of a mechanism, a central plate and a faceplate has an impact-resistance of IK06
  • Oznaczenia: CE

Złącze nieekranowe RJ45 UTP Kat. 5E dla pasm o szerokości do 100 MHz

  • Stopień ochrony: Kompozycja mechanizmu, płyty centralnej i pokrywy posiada stopień ochrony IP41.
  • Odporność na uderzenia: The combination of a mechanism, a central plate and a faceplate has an impact-resistance of IK06
  • Oznaczenia: CE

Dane płytki centralnej do 1 złącza RJ, kolor cream.

  • Materiał środkowej płyty: Płytka centralna jest wykonana ze sztywnego PC i ASA. Materiał podstawy jest barwiony w masie.
  • Kolor: kremowy (barwiony w masie, w przybliżeniu NCS S 1005 - Y10R, RAL 1013)
  • Niko_TextField: Na górze na płytce centralnej znajduje się nieprzezroczyste okienko z zawiasami i z etykietą. Wymiary etykiety: 9,5 x 42,4 mm.
  • Demontaż: Aby zdemontować, wystarczy zdjąć płytkę centralną z mechanizmu.
  • Stopień ochrony: Kompozycja mechanizmu, płyty centralnej i pokrywy posiada stopień ochrony IP41.
  • Odporność na uderzenia: The combination of a mechanism, a central plate and a faceplate has an impact-resistance of IK06
  • Bezpieczeństwo pożarowe

Plastikowe części płytki centralnej są samogasnące (zgodne z testem żarnika 650°C) i bezhalogenowe.

  • Wymiary wykończenia: 45 x 45 mm (wys. x szer.)
  • Wymiary (wys. x szer. x gł.): 44.5 x 44.7 x 8.6 mm
  • Oznaczenia: CE
