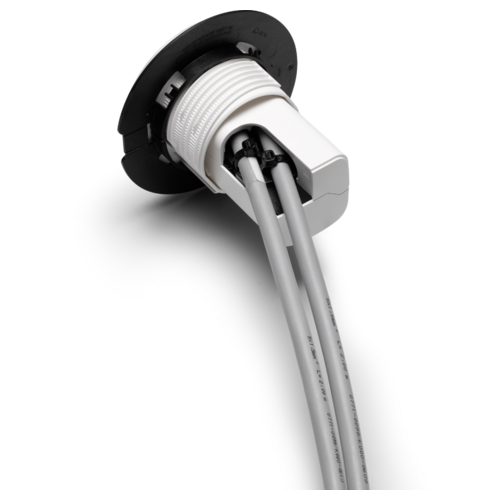

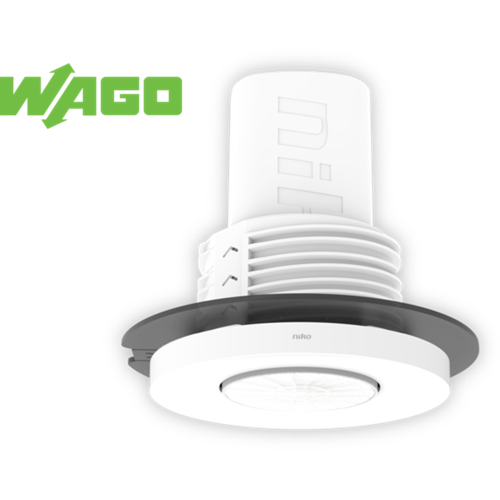

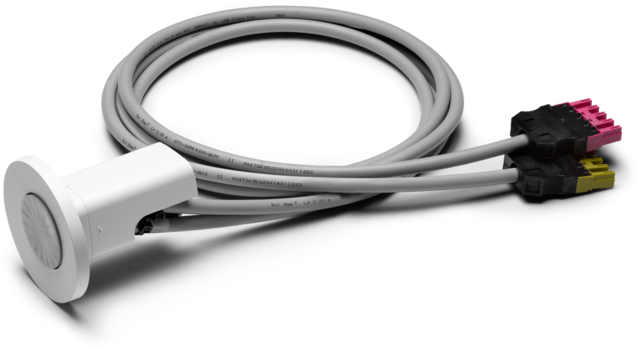

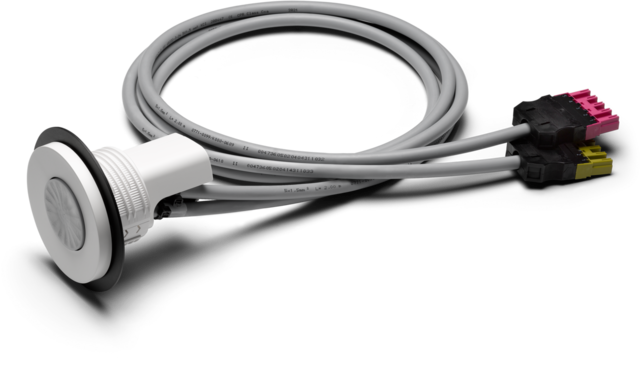

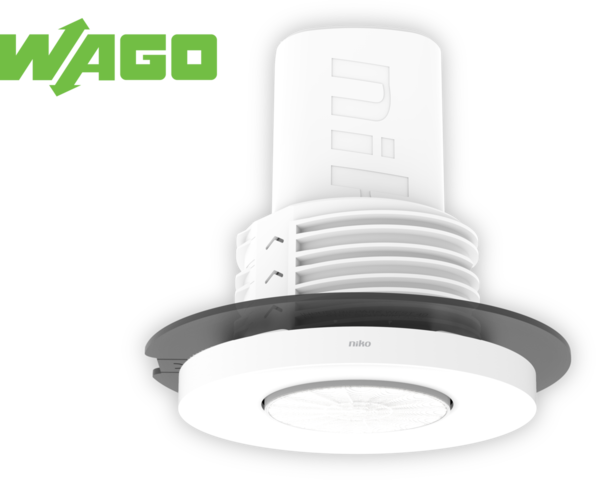

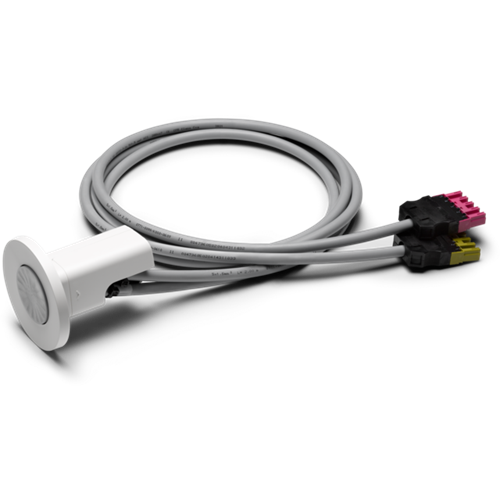

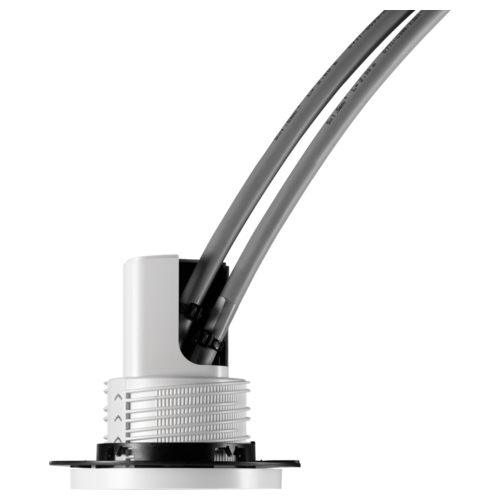

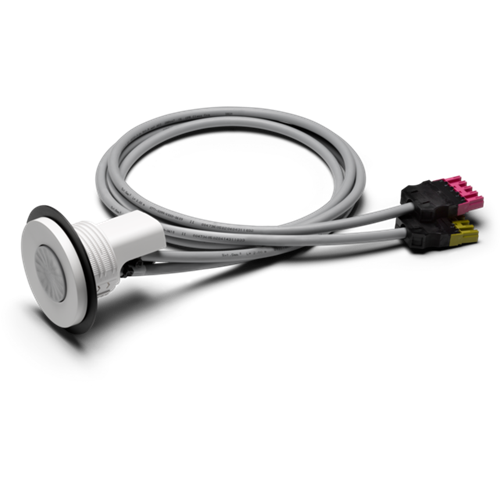

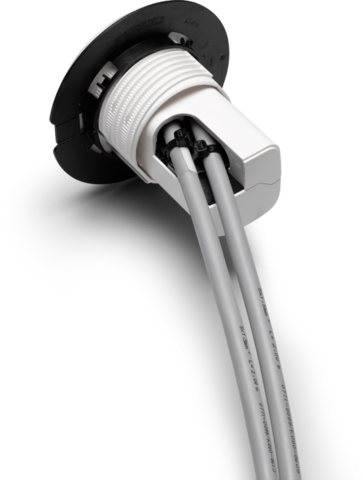

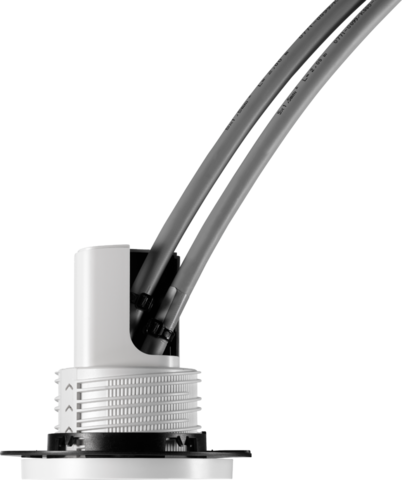

Aanwezigheidsmelder P48MR, DALI-2, master, 12-13 m, voor inbouw (SnapFit), WAGO WINSTA® MIDI 2 x 2 m kabel met 5 polige connectors
Deze vlakke en discrete aanwezigheidsmelder is een DALI-2-master voor DALI-lichtsturing in maximaal vier zones. De detectorinstellingen kunnen eenvoudig gewijzigd worden via de Niko detector tool app en 2-wegs Bluetooth® communicatie, terwijl het SnapFit-montagesysteem voor een snelle en stabiele installatie zorgt. Verder is de detector uitgerust met voorbedrade kabels en vijfpolige vrouwelijke connectoren die elk uniek zijn. Die eigenschappen helpen om fouten tijdens de installatie te vermijden, verbindingen nauwkeuriger te maken en tijd te besparen.
Gebruik het interne relais van de P48-detector in combinatie met een verdeelkast (353-7080X) om de volgende lichtsturingsfuncties in te schakelen:
- HVAC-sturing in combinatie met verdeelkast 353-70801 om de integratie van HVAC-systemen mogelijk te maken
- Bediening van niet-dimbare AAN/UIT-verlichting met verdeelkast 353-70802
- Minimalisatie van sluimerverbruik van verlichtingsarmaturen in combinatie met verdeelkast 353-70803 om energie te besparen
- Externe aansturing van niet-dimbare verlichtingsarmaturen op de DALI-bus met verdeelkast 353-70806
Deze oplossingen zijn met name geschikt voor kantoren, klaslokalen, conferentiezalen en vergaderruimtes.
Het bereik kan uitgebreid worden met maximaal tien P46 DALI-2 secundaire detectoren met een kabel van twee meter en een connector. Let op de maximaal gegarandeerde stroom op de DALI-bus.
Weet dat de lichtsturing kan opgeheven worden met een 230V-drukknoppen. Gebruik verdeelkast 353-70804 om de stroomverdeling naar de DALI-verlichtingsarmaturen over twee vermogensschakelaars te verdelen en zo een hogere stroomzekerheid te garanderen.
Productdetails
Aanwezigheidsmelder P48MR, DALI-2, master, 12-13 m, voor inbouw (SnapFit), WAGO WINSTA® MIDI 2 x 2 m kabel met 5 polige connectors, wit
Deze vlakke en discrete aanwezigheidsmelder is een DALI-2-master voor DALI-lichtsturing in maximaal vier zones. Hij kan draadloos aangestuurd worden via drukknoppen. De detectorinstellingen kunnen eenvoudig gewijzigd worden via de Niko detector tool app en 2-wegs Bluetooth® communicatie, terwijl het Snapfit-montagesysteem voor een snelle en stabiele installatie zorgt. De detector is uitgerust met voorbedrade kabels en vijfpolige vrouwelijke connectoren die elk uniek zijn. Die eigenschappen helpen om fouten tijdens de installatie te vermijden en tijd te besparen.
Gebruik het interne relais van de P48-detector in combinatie met een verdeelkast (353-7080X) om de volgende lichtsturingsfuncties in te schakelen:
- HVAC-sturing in combinatie met verdeelkast 353-70801 om de integratie van HVAC-systemen mogelijk te maken
- Bediening van niet-dimbare AAN/UIT-verlichting met verdeelkast 353-70802
- Minimalisatie van sluimerverbruik van verlichtingsarmaturen in combinatie met verdeelkast 353-70803 om energie te besparen
- Externe aansturing van niet-dimbare verlichtingsarmaturen op de DALI-bus met verdeelkast 353-70806
Deze oplossingen zijn met name geschikt voor kantoren, klaslokalen, conferentiezalen en vergaderruimtes.
Het bereik kan uitgebreid worden met P46 DALI-2 secundaire detectoren met een kabel van twee meter en een connector. Let op de maximaal gegarandeerde stroom op de DALI-bus.
Weet dat de lichtsturing kan opgeheven worden met een 230V-drukknoppen. Gebruik verdeelkast 353-70804 om de stroomverdeling naar de DALI-verlichtingsarmaturen over twee vermogensschakelaars te verdelen en zo een hogere stroomzekerheid te garanderen. Afwerkingskleur: wit
Bijpassende secundaire detectoren: 353-651021-1, 353-751021-1
Bijpassende bedieningen: 360-21001
Dit artikel wordt beschermd door ten minste één octrooi (aanvraag). Zie www.niko.eu/innovation voor meer informatie over octrooien.
Productomschrijving
Aanwezigheidsmelder P48MR, DALI-2, master, 12-13 m, voor inbouw (SnapFit), WAGO WINSTA® MIDI 2 x 2 m kabel met 5 polige connectors, wit.
- Technologie detector: PIR
- Voedingsspanning: 230 Vac ± 10 %, 50 Hz
- Detector output: DALI Broadcast/DALI Addressable
- Maximaal verbruik: 0.6 W
- Maximaal stroomverbruik draadloze link actief: 0.65 W
- Maximale nominale waarde vermogenschakelaar: 16 A (beperkt door nationale regelgeving voor installaties)
- Kortsluitingsgedrag met uitschakeling tot gevolg: spanning onder 12 V, langer dan 1,3 s
- Kortsluitingsgedrag met herstartperiode: om de 14 s tot geslaagde poging
- Maximale spanning op de DALI-bus: 15 Vdc
- Maximaal gegarandeerde stroomsterkte op de DALI-bus: 200 mA
- Maximale voedingsstroom: 250 mA
- Maximale opstarttijd DALI: <1200 ms
- Maximale opstarttijd PIR-detectie: 1 min 10 s
- Maximumaantal secundaire detectoren: 5
- Maximumaantal voorschakelapparaten op de DALI-bus: 64
- Maximaal aantal dimbare zones: 4
- Aantal kanalen: 1 kanaal
- Bereik lichtintensiteit: 20 lux – 2000 lux, ∞
- Uitschakelvertraging: pulse, 20 s – 2 h, ∞
- Detectiehoek: 360°
- Detectiebereik (PIR): ø 12 m vanop een hoogte van 3 m
- Omgevingstemperatuur: -25 – +40 °C
- Montage: inbouw (SnapFit)
- Boordiameter: 76 mm
- Montagehoogte: 2 – 3.5 m
- Gebruik: enkel geschikt voor montage binnenshuis
- Relaiscontact: N.O. (max. 10 A), potentiaalvrij
- Potentiaalvrij contact: NO, 230 V, µ10 A
- Maximale belasting gloei- en halogeenlampen (cosφ = 1): 2300 W
- Maximale belasting fluorescentielampen (cosφ ≥ 0,5): 1200 VA
- Maximale belasting fluorescentielampen (cosφ ≥ 0,9): 1200 VA
- Maximale belasting laagspanningshalogeenlampen: 500 W
- Maximale belasting spaarlampen (CFLi): 350 W
- Maximale belasting ledlampen 230 V: 350 W
- Maximale belasting leddriver: 500 VA
- Maximale belasting elektronische transformator: 500 VA
- Maximale capacitieve belasting: 140 µF
- Maximale inschakelstroom: 165 A/20 ms – 800 A/200 µs
- Kleur: wit (bij benadering RAL 9010)
- Afmetingen (HxBxD): 120 x 120 x 109.5 mm
- Afmetingen zichtbaar (HxBxD): 100 x 100 x 9.5 mm
- Gewicht: 615 g
- Maximumbereik Bluetooth® (vrij veld, afhankelijk van het toestel): 50 m
- Werkfrequentie: 2.4 GHz
- Maximaal radiofrequent vermogen: -2 dBm
- Instellingen wijzigen: Niko detector tool app (iOS-Android) en 2-wegs Bluetooth® communicatie
- Beschermingsgraad: IP20
- Slagvastheid: IK02
- Beschermingsklasse: Klasse II-toestel.
- Halogeenvrij: ja
- Markering: CE
- Kabelspecificaties
- kabelkleur: grijs
- lengte: 2 m
- draaddoorsnede: 1,5 mm²
- spanning: 400 V
- nominale stroom: 16 A
- halogeenvrij: ja
- omgevingstemperatuur: -5 – +40C°
- type connector kabel 1: mannelijk, 5-polig, lichtgroen
- type connector kabel 2: mannelijk, 5-polig, roze
WAGO WINSTA® verdeeldoos, HVAC, P48 DALI-2
Met de verdeelkast kun je HVAC-toestellen in je installatie integreren. Je kunt de kast gebruiken in combinatie met P48 DALI-2-master detectoren met twee WAGO WINSTA®-kabels en connectoren. Breid je installatie uit met verdeelkast 353-70804 om de stroomverdeling naar de DALI-verlichtingsarmaturen over twee vermogensschakelaars te verdelen en zo een hogere stroomzekerheid te garanderen. Externe connectoren voor 230V-voedingen, 230V-drukknoppen en HVAC-systemen zijn inbegrepen. Elke connector is uniek, wat helpt om fouten tijdens de installatie te vermijden, verbindingen nauwkeuriger te maken en tijd te besparen.
Afwerkingskleur: zwart
Productomschrijving
WAGO WINSTA® verdeeldoos, HVAC, P48 DALI-2
- Omgevingstemperatuur: -35 – +85 °C
- Beschermingsgraad: IP20
- Gewicht: 397 g
- Afmetingen (HxBxD): 30 x 190 x 145 mm
- Markering: CE
WAGO WINSTA® verdeeldoos, AAN/UIT, P48 DALI-2
Deze verdeelkast ondersteunt sturing van niet-dimbare verlichtingsarmaturen. Je kunt de kast gebruiken in combinatie met P48 DALI-2-master detectoren met twee WAGO WINSTA®-kabels en connectoren. Breid je installatie uit met verdeelkast 353-70804 om de stroomverdeling naar de DALI-verlichtingsarmaturen over twee vermogensschakelaars te verdelen en zo een hogere stroomzekerheid te garanderen. Externe connectoren voor 230V-voedingen, 230V-drukknoppen en HVAC-systemen zijn inbegrepen. Elke connector is uniek, wat helpt om fouten tijdens de installatie te vermijden, verbindingen nauwkeuriger te maken en tijd te besparen.
Afwerkingskleur: zwart
Productomschrijving
WAGO WINSTA® verdeeldoos, AAN/UIT, P48 DALI-2
- Omgevingstemperatuur: -35 – +85 °C
- Beschermingsgraad: IP20
- Gewicht: 407 g
- Afmetingen (HxBxD): 30 x 190 x 145 mm
- Markering: CE
WAGO WINSTA® verdeeldoos, standbyminimalisatie, P48 DALI-2
Deze verdeelkast ondersteunt minimalisatie van sluimerverbruik en zet het sluimerverbruik van de aangesloten armaturen op 0 watt als er geen aanwezigheid in de ruimte wordt gedetecteerd. Je kunt de kast gebruiken in combinatie met P48 DALI-2-master detectoren met twee WAGO WINSTA®-kabels en connectoren. Breid je installatie uit met verdeelkast 353-70804 om de stroomverdeling naar de DALI-verlichtingsarmaturen over twee vermogensschakelaars te verdelen en zo een hogere stroomzekerheid te garanderen. Externe connectoren voor 230V-voedingen en 230V-drukknoppen zijn inbegrepen. Elke connector is uniek, wat helpt om fouten tijdens de installatie te vermijden, verbindingen nauwkeuriger te maken en tijd te besparen.
Afwerkingskleur: zwart
Productomschrijving
WAGO WINSTA® verdeeldoos, standbyminimalisatie, P48 DALI-2
- Omgevingstemperatuur: -35 – +85 °C
- Beschermingsgraad: IP20
- Gewicht: 365 g
- Afmetingen (HxBxD): 30 x 190 x 145 mm
- Markering: CE
Accessoires
Veerklemmen voor P4XMR-, P4XLR-, M4XMR- en M4XLR-inbouwmelders (SnapFit)
Bijpassende artikels: 353-601021, 353-601111, 353-601121, 353-601221, 353-651021, 353-651021-1, 353-651321-1, 353-651421-1, 353-651421-2, 353-701021, 353-701111, 353-701121, 353-701221, 353-751021, 353-751021-1, 353-751321-1, 353-751421-1, 353-751421-2
Productomschrijving
Veerklemmen voor P4XMR-, P4XLR-, M4XMR- en M4XLR-inbouwmelders (SnapFit)
- Gewicht: 16 g
Lenscover voor P4XMR- en M4XMR-detectoren, transparant (5 stuks)
Deze lenscover is ontworpen om het detectiebereik van P4XMR- en M4XMR-detectoren te beperken en detectie in een specifiek gebied te voorkomen. De lenscover kan ingesteld worden om enkel een bepaald gebied te verbergen.
Let op: elke verpakking bevat vijf stuks.
Productomschrijving
Lenscover voor P4XMR- en M4XMR-detectoren, transparant (5 stuks)
- Afmetingen (HxBxD): 5 x 53 x 53 mm
- Gewicht: 1 g
Sierring voor P4XMR- en M4XMR-inbouwmelders, zwart
Zwart (RAL 9005).
Bijpassende artikels: 353-600021, 353-600111, 353-600121, 353-601021, 353-601111, 353-601121, 353-601221, 353-650021, 353-650321, 353-651021, 353-651021-1, 353-651321-1, 353-651421-1, 353-651421-2
Productomschrijving
Sierring voor P4XMR- en M4XMR-inbouwmelders, zwart
- Kleur: zwart (bij benadering RAL 9005)
- Gewicht: 16 g
