Stap 2
Digitale rolluik-schakelaar aanpassen
Breng het huidige aansluitschema in kaart en markeer de volgende draden met labels:
- Fasedraad die 230V aanvoert
- Draden die naar de motor gaan
Let op: De schakeling kan er in werkelijkheid anders uitzien dan op de tekening. De draden naar de motor lopen niet altijd naar boven. Ook kunnen de fasedraad en de nulleider een andere kleur hebben. Gebruik daarom een multimeter om het aansluitschema correct in kaart te brengen.

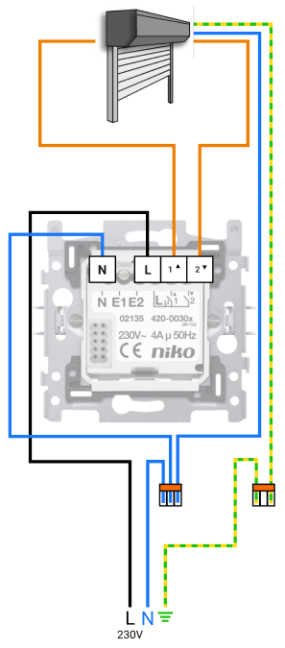

Huidig aansluitschema
Keer terug naar Motorbediening identificeren

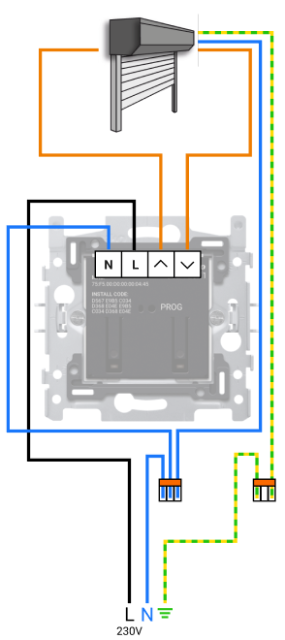

Niko Home Control aansluitschema
Sluit de geconnecteerde motorbediening aan.
Opmerking: Je kunt maar één motor aansluiten op de geconnecteerde motorbediening (tenzij anders vermeld in de handleiding van de motor).
