Stap 1

Schakeling identificeren

Identificeer per lichtpunt het type schakeling. Zo weet je in de volgende stap hoe je de klassieke schakelaars kunt vervangen door geconnecteerde schakelaars (en klassieke drukknoppen).

Opmerking: Hier vind je een overzicht van de meest voorkomende schakelingen met de huidige schakelaars van Niko (in het assortiment sinds 2006). Deze voorbeelden kunnen je ook helpen om oudere schakelaars of producten van andere merken te vervangen. Dan kan de opbouw wel anders zijn en kunnen de aansluitklemmen op andere plaatsen zitten.



Bepaal eerst het aantal bedieningspunten (schakelaars) voor het lichtpunt. Als je een schakelaar met twee toetsen wilt vervangen, bekijk je de situatie per toets:

  • Hoeveel bedieningspunten (schakelaars) zijn er voor het lichtpunt dat je met de linkertoets bedient?

  • Hoeveel bedieningspunten zijn er voor het lichtpunt dat je met de rechtertoets bedient?

Eén

Twee

Drie of meer



Eén bedieningspunt

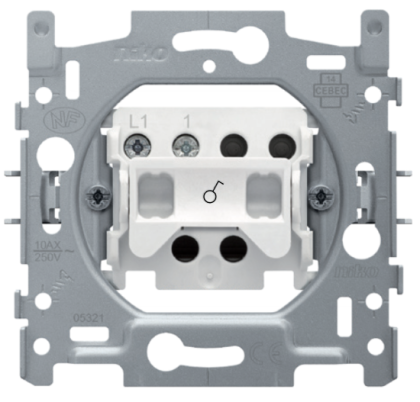

Enkelpolige schakelaar

Twee aansluitklemmen

Bekijk aansluitschema

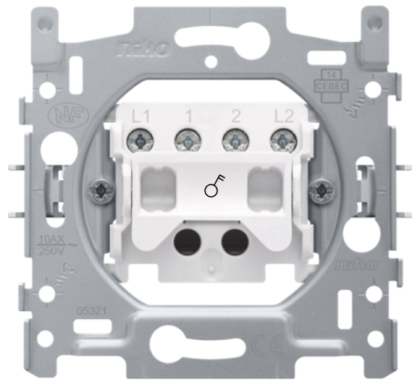

Tweepolige schakelaar

Vier aansluitklemmen

  • Een tweepolige schakelaar is tegenwoordig niet meer nodig, vanwege de verplichte stroomverliesschakelaar van 300mA en zekering van 16A in de zekeringkast. In het verleden werd de tweepolige schakelaar bijvoorbeeld gebruikt in vochtige ruimtes.

    Je kunt een tweepolige schakelaar steeds vervangen door een geconnecteerde enkelvoudige schakelaar, bij aanwezigheid van een stroomverliesschakelaar van 300mA en een zekering van 16A.

    Let op: Een tweepolige schakelaar in een gemengde kring met stopcontacten zal meestal afgezekerd zijn met 20A. Je moet in dat geval dus ook de zekering vervangen.

Bekijk aansluitschema

Terug naar keuze bedieningspunten





Twee bedieningspunten

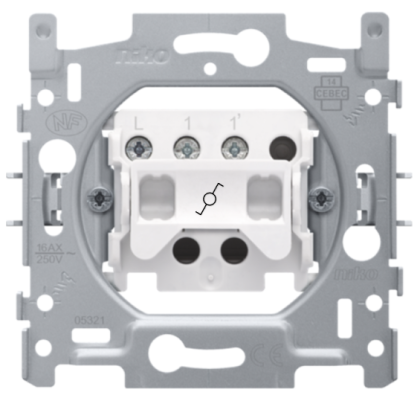

Wisselschakeling

Twee wisselschakelaars met drie aansluitklemmen

Bekijk aansluitschema

Terug naar keuze bedieningspunten





Drie of meer bedieningspunten

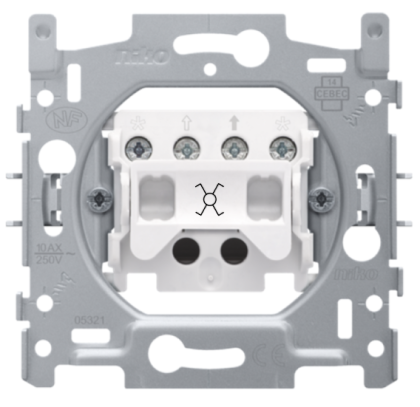

Kruisschakeling

Eén of meer kruisschakelaar(s) met vier aansluitklemmen, steeds in het midden van de kring

+

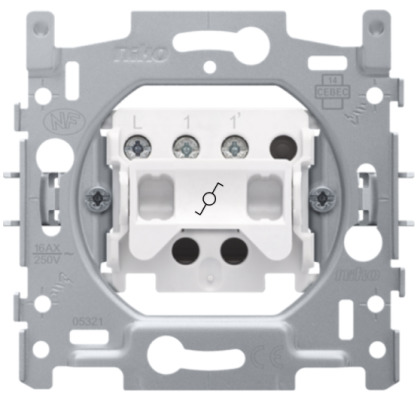

Kruisschakeling

Twee wisselschakelaars, steeds aan de uiteinden van de kring

Bekijk aansluitschema

Terug naar keuze bedieningspunten
