Stap 2
Bediening met meerdere draaiknoppen aanpassen
Let op: Vervang de draaiknop die aangesloten is op de lamp door de geconnecteerde dimmer. Extra draaiknoppen moet je vervangen door klassieke drukknoppen (afzonderlijk te kopen).
Breng het huidige aansluitschema in kaart en markeer de volgende draden met labels:
- Fasedraad die 230V aanvoert
- Draden die naar de lamp gaan
Let op: De schakeling kan er in werkelijkheid anders uitzien dan op de tekening. De draden naar de lamp lopen niet altijd naar boven. Ook kunnen de fasedraad en de nulleider een andere kleur hebben. Gebruik daarom een multimeter om het aansluitschema correct in kaart te brengen.

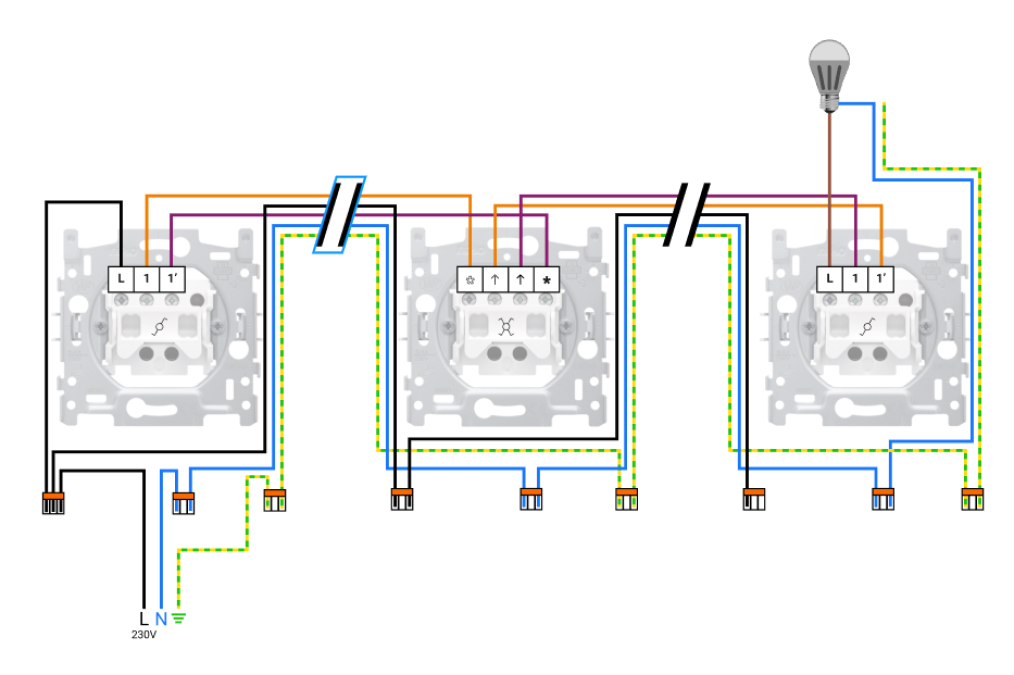

Huidig aansluitschema
Terug naar Schakeling identificeren
Let op: Je aansluiting kan er anders uitzien, dit voorbeeld is maar één van de mogelijkheden.

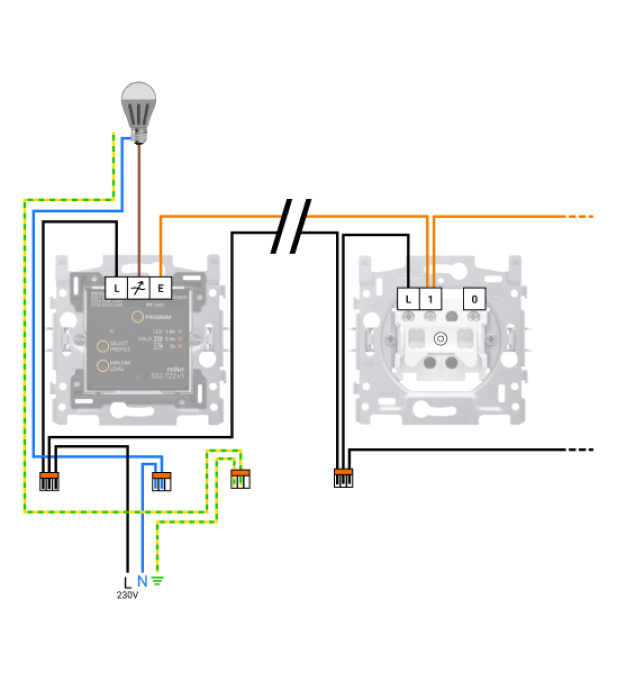

Niko Home Control aansluitschema
Sluit de geconnecteerde dimmer aan.
Let op: Sluit de geconnecteerde dimmer altijd rechtstreeks aan op de lamp.
