Étape 1

Identifier la commutation

Identifiez le type de commutation par point d'éclairage. Vous saurez ainsi à l'étape suivante comment replacer les interrupteurs classiques par des interrupteurs connectés (et des boutons-poussoirs classiques).

Remarque : vous trouverez ici un aperçu des commutations les plus fréquentes avec les interrupteurs actuels de Niko (dans l'assortiment depuis 2006). Ces exemples peuvent aussi vous aider à remplacer des interrupteurs plus anciens ou des modèles d'autres marques. Le cas échéant, le montage sera différent et les bornes de raccordement ne seront pas au même endroit.



Déterminez tout d'abord le nombre de points de commande (interrupteurs) pour le point d'éclairage. Si vous souhaitez remplacer un interrupteur à deux boutons, examinez la situation par bouton :

  • Combien de points de commande (interrupteurs) y a-t-il pour le point d'éclairage commandé par le bouton de gauche ?

  • Combien de points de commande y a-t-il pour le point d'éclairage commandé par le bouton de droite ?

Un

Deux

Trois ou plus



Un seul point de commande

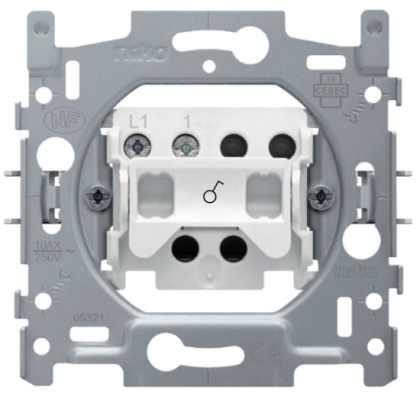

Interrupteur unipolaire

Deux bornes de raccordement

Regardez le schéma de raccordement

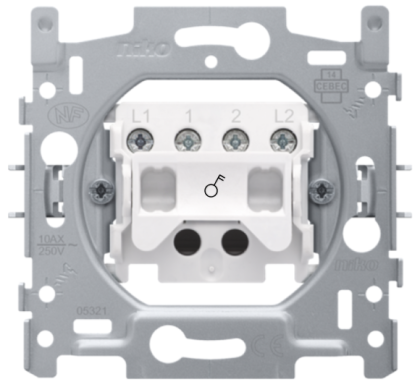

Interrupteur bipolaire

Quatre bornes de raccordement

  • Installer un interrupteur bipolaire n'est désormais plus nécessaire, vu la présence obligatoire d'un interrupteur de courant de perte de 300 mA et d'un fusible de 16 A dans l'armoire électrique. Autrefois, l'interrupteur bipolaire était par exemple utilisé dans les pièces humides.

    Vous pouvez toujours remplacer un interrupteur bipolaire par un interrupteur simple connecté, si l'armoire comporte un interrupteur de courant de perte de 300 mA et un fusible de 16 A.

    Attention : un interrupteur bipolaire dans un circuit mixe avec des prises de courant sera généralement relié à un fusible de 20 A. Vous devez alors aussi remplacer le fusible.

Regardez le schéma de raccordement

Retour vers le choix de points de commande





Deux points de commande

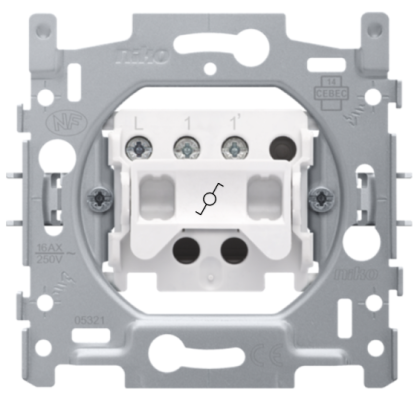

Commutation va-et-vient

Deux interrupteurs va-et-vient avec trois bornes de raccordement

Regardez le schéma de raccordement

Retour vers le choix de points de commande





Trois points de commande ou plus

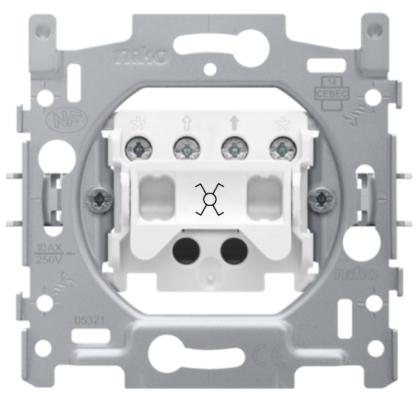

Commutation permutateur

Un ou plusieurs interrupteurs permutateurs avec quatre bornes de raccordement, toujours au milieu du circuit

+

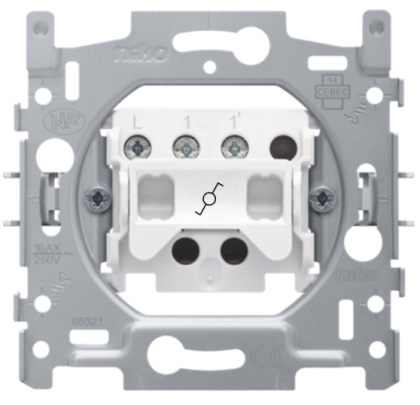

Commutation permutateur

Deux interrupteurs va-et-vient, toujours aux extrémités du circuit

Regardez le schéma de raccordement

Retour vers le choix de points de commande
