Étape 2
Adapter un interrupteur unipolaire
Repérez le schéma de raccordement actuel et marquez les fils suivants avec des étiquettes :
- Conducteur de phase 230 V
- Fils qui partent vers la lampe
Attention : la commutation peut en réalité différer du schéma. Les fils vers la lampe ne partent pas toujours vers le haut. Le conducteur de phase et le conducteur neutre peuvent aussi avoir une autre couleur. Utilisez dès lors un multimètre pour visualiser correctement le schéma de raccordement.

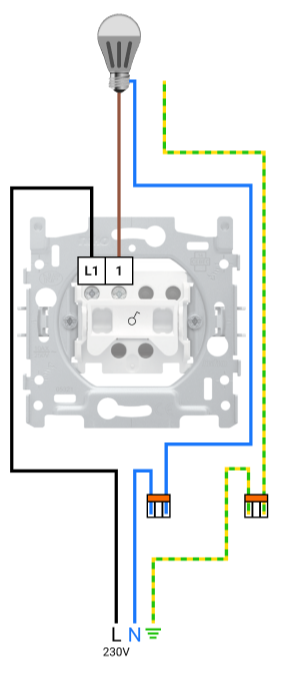

Schéma de raccordement actuel
Retour vers identifier la commutation

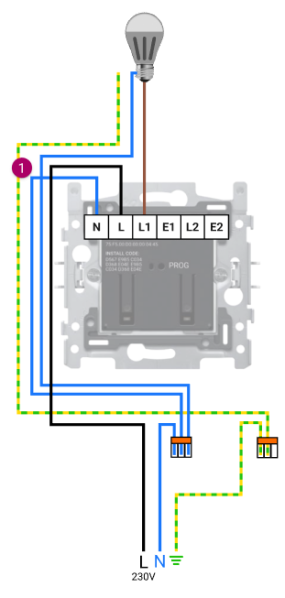

Schéma de raccordement Niko Home Control
Raccordez l'interrupteur double connecté si vous souhaitez réserver le bouton supplémentaire à une autre fonction de programmation. Autrement, optez pour un interrupteur simple connecté.
Conseil : vous pouvez raccorder le bouton de gauche ou de droite.
Vous avez besoin d'un fil supplémentaire❶, car vous devez raccorder le neutre à l'interrupteur connecté (vous pouvez aussi repiquer via la borne N). La borne L2 peut rester libre, seul un point d'éclairage étant raccordé. Les bornes E1 et E2 peuvent elles aussi rester libres, elles ne sont utilisées que dans une commutation va-et-vient ou permutateur pour relier des boutons-poussoirs classiques à l'interrupteur connecté.
