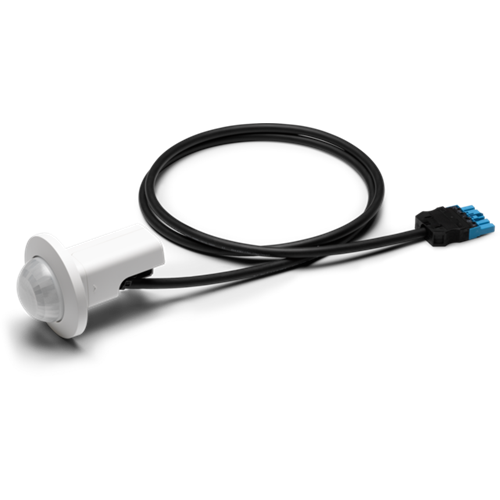

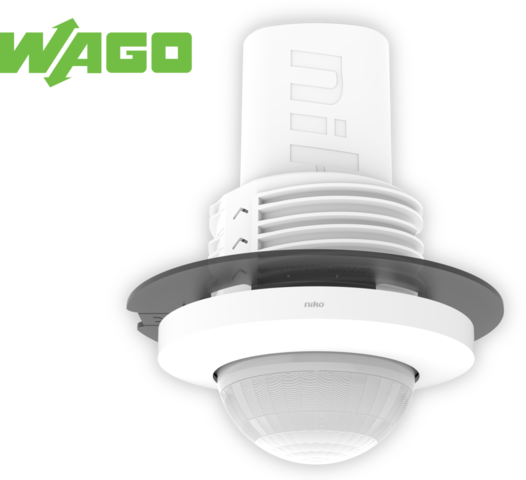

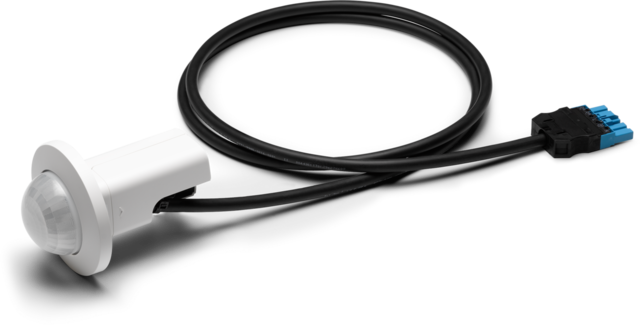

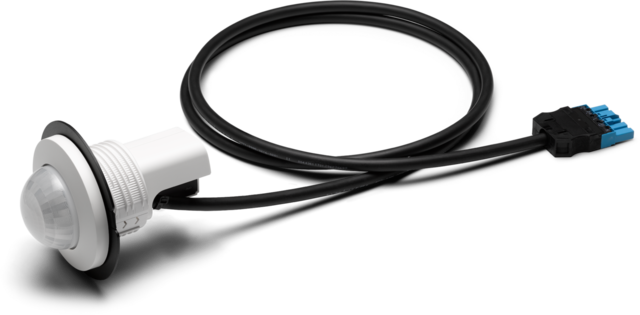

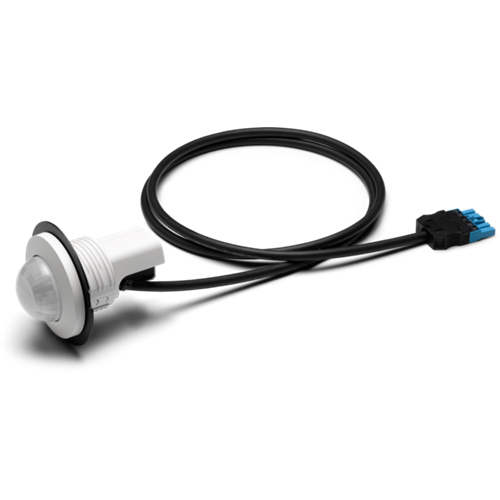

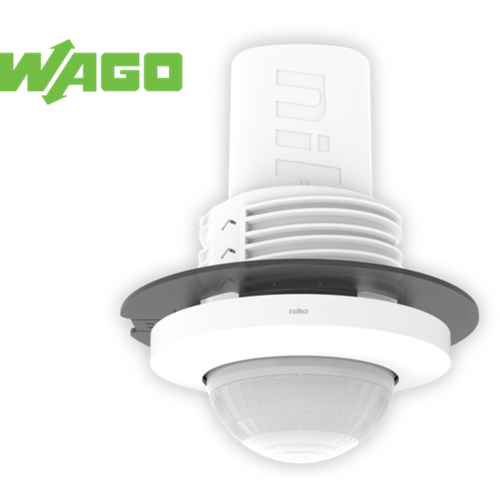

Präsenzmelder P48LR, DALI-2, Master, 32-37 m, 360°, für Deckeneinbau (SnapFit), WAGO WINSTA® MIDI 2 m Kabel mit 5-poligem Stecker
Dieser Präsenzmelder ist ein DALI-2-Master-Melder für die DALI-Lichtsteuerung in bis zu vier Zonen. Es kann mit Tastern (360-21001) drahtlos gesteuert werden. Die Einstellungen des Melders können mit der Niko Detector Tool-App und der 2-Wege-Bluetooth®-Kommunikation leicht geändert werden, während das SnapFit-Montagesystem eine schnelle und stabile Installation garantiert. Außerdem ist der Melder mit einem vorverdrahteten Kabel und einer speziellen fünf-poligen Buchse ausgestattet. Diese Funktionen helfen, Installationsfehler zu vermeiden, Verbindungen genauer herzustellen und Zeit zu sparen.
Verwenden Sie diesen P48-Melder, um die folgenden Lichtsteuerungsfunktionen in Fluren, Korridoren, Büros, Klassenzimmern und Besprechungsräumen zu aktivieren:
- Human Centric Lighting (HCL)
- Tunable White
- vier dimmbare Zonen/Lichtstromkreise
- Lichtszenarien
- Ansteuerung nicht dimmbarer Leuchten extern am DALI-Bus mit Verteilerbox 353-70806
- Multizone für Tafelbeleuchtung/Smart Board
- Master/Master-Verbindung für die Steuerung benachbarter Bereiche
Die Reichweite kann mit einem 2 Meter langen Kabel und einem Stecker um bis zu zehn Sekundär-Melder erweitert werden. Beachten Sie den maximalen garantierten Strom auf dem DALI-Bus.
Verwenden Sie die Verteilerdose 353-70804, um die Stromverteilung zu den DALI-Leuchten auf zwei Leistungsschalter aufzuteilen und eine höhere Versorgungssicherheit zu erreichen.
Einzelheiten zum Produkt
Präsenzmelder P48LR, DALI-2, Master, 32-37 m, 360°, für Deckeneinbau (SnapFit), WAGO WINSTA® MIDI 2 m Kabel mit 5-poligem Stecker, weiß
Dieser Präsenzmelder ist ein DALI-2-Master-Melder für die DALI-Lichtsteuerung in bis zu 4 Zonen. Es kann mit Tastern drahtlos gesteuert werden. Die Einstellungen des Melders können mit der Niko Detector Tool-App und der 2-Wege-Bluetooth®-Kommunikation leicht geändert werden, während das Snapfit-Montagesystem eine schnelle und stabile Installation garantiert. Der Melder ist mit einem vorverdrahteten Kabel und einer speziellen 5-poligen Buchse ausgestattet. Diese Funktionen helfen, Installationsfehler zu vermeiden und Zeit zu sparen.
Verwenden Sie diesen P48-Melder, um die folgenden Lichtsteuerungsfunktionen in Fluren, Korridoren, Büros, Klassenzimmern und Besprechungsräumen zu aktivieren:
- Human Centric Lighting (HCL)
- Tunable White
- vier dimmbare Zonen
- Szenarien
- Ansteuerung nicht dimmbarer Leuchten extern am DALI-Bus mit Verteilerbox 353-70806
- Multizone für Tafelbeleuchtung/Smart Board
- Master/Master-Verbindung für die Steuerung benachbarter Bereiche
Die Reichweite kann mit einem 2 Meter langen Kabel und einem Stecker um bis zu zehn Sekundär-Melder erweitert werden. Beachten Sie den maximalen garantierten Strom auf dem DALI-Bus.
Verwenden Sie die Verteilerdose 353-70804, um die Stromverteilung zu den DALI-Leuchten auf zwei Leistungsschalter aufzuteilen und eine höhere Versorgungssicherheit zu erreichen.
Farbausführung: weiß
Kompatible Sekundär-Melder: 353-651021-1, 353-751021-1
Kompatible Bedienungen: 360-21001
Dieser Artikel ist durch mindestens ein Patent (Anmeldung) geschützt. Weitere Informationen zu Patenten finden Sie auf www.niko.eu/innovation.
Produkteigenschaften
Präsenzmelder P48LR, DALI-2, Master, 32-37 m, 360°, für Deckeneinbau (SnapFit), WAGO WINSTA® MIDI 2 m Kabel mit 5-poligem Stecker, weiß.
- Detektortechnologie: PIR
- Eingangsspannung: 230 Vac ± 10 %, 50 Hz
- Detektorausgang: DALI Broadcast/DALI Addressable
- Maximale Stromaufnahme: 0.6 W
- Maximale Stromaufnahme bei aktiver drahtloser Verbindung: 0.65 W
- Maximaler MCB-Wert: 16 A (durch nationale Installationsvorschriften begrenzt)
- Abschaltauslöser bei Kurzschlussverhalten: Spannung unter 12 V, über 1,3 Sek.
- Wiedereinschaltdauer bei Kurzschlussverhalten: Alle 14 Sek. bis Erfolg
- Maximale Spannung auf dem DALI-Bus: 15 Vdc
- Maximale garantierter Stromstärke auf dem DALI-Bus: 200 mA
- Maximaler Versorgungsstrom: 250 mA
- Maximale Startzeit DALI: <1200 ms
- Maximale Aufstartzeit PIR-Erkennung: 1 min 10 s
- Maximale Anzahl Sekundärmelder: 5
- Maximale Anzahl der Geräte auf dem DALI-Bus: 64
- Maximale Anzahl der dimmbaren Zonen: 4
- Anzahl der Kanäle: 1 Kanal
- Lichtstärkebereich: 20 lux – 2000 lux, ∞
- Ausschaltverzögerung: pulse, 20 s – 2 h, ∞
- Erfassungswinkel: 360°
- Erfassungsbereich (PIR): ø 37 m bei einer Höhe von 3 m
- Umgebungstemperatur: -25 – +40 °C
- Montage: Deckeneinbau (SnapFit)
- Bohrdurchmesser: 76 mm
- Montagehöhe: 2 – 3.5 m
- Verwendung: ausschließlich geeignet für Montage in Innenräumen
- Relaiskontakt: Schließer (max. 10 A), potentialfrei
- Potentialfreier Kontakt: Schließer, 230 V, µ10 A
- Maximale Last Glühlampen und Halogenlampen (cosφ = 1): 2300 W
- Maximale Last (cosφ ≥ 0,5): 1200 VA
- Maximale Last (cosφ ≥ 0,9): 1200 VA
- Maximale Last Niederspannungs-Halogenlampe: 500 W
- Maximale Last Energiesparlampen (CFLi): 350 W
- Maximale Last LED-Lampen: 350 W
- Maximale Last LED-Treiber: 500 VA
- Maximale Last elektronischer Transformator: 500 VA
- Maximale Schaltkapazität: 140 µF
- Maximaler Einschaltspitzenstrom: 165 A/20 ms – 800 A/200 µs
- Farbe: weiß (annähernd RAL 9010)
- Abmessungen (HxBxT): 100 x 100 x 142.2 mm
- Abmessungen sichtbarer Teil (HxBxT): 100 x 100 x 42.2 mm
- Gewicht: 419 g
- Maximale Reichweite Bluetooth® (Freifeld, je nach Gerät): 50 m
- Betriebsfrequenz: 2.4 GHz
- Maximale Hochfrequenzleistung: -2 dBm
- Einstellungen ändern: Niko detector tool app (iOS-Android) und 2-Wege Bluetooth®-Kommunikation
- Schutzart: IP20
- Stoßfestigkeit: IK04
- Schutzklasse: Gerät der Klasse II.
- Halogen frei: ja
- Kennzeichnung: CE
- Kabelspezifikationen
- Kabelfarbe: schwarz
- Länge: 2 m
- Leitungsquerschnitt: 1,5 mm²
- Spannung: 400 V
- Nennstrom: 16 A
- halogenfrei: ja
- Umgebungstemperatur: -5 – +40C°
- Steckertyp: Stecker, 5-polig, blau
Zubehör
Linsenabdeckung für Melder P4XLR, M4XLR und M4XHC, transparent (5 Stück)
Diese Linsenabdeckung wurde entwickelt, um den Erfassungsbereich der P4XLR-, M4XLR- und M4XHC-Melder einzugrenzen und eine Erfassung in einem bestimmten Bereich zu verhindern. Die Linsenabdeckung kann so eingestellt werden, dass nur ein bestimmter Bereich verdeckt wird.
Bitte beachten: Jede Packung enthält 5 Stück.
Produkteigenschaften
Linsenabdeckung für Melder P4XLR, M4XLR und M4XHC, transparent (5 Stück)
- Abmessungen (HxBxT): 34 x 53 x 53 mm
- Gewicht: 2 g
Dekoring für Einbaumelder P4XLR und M4XLR, schwarz
Schwarz (RAL 9005).
Kompatible Artikel: 353-700021, 353-700111, 353-700121, 353-701021, 353-701111, 353-701121, 353-701221, 353-750021, 353-750321, 353-751021, 353-751021-1, 353-751321-1, 353-751421-1, 353-751421-2
Produkteigenschaften
Dekoring für Einbaumelder P4XLR und M4XLR, schwarz
- Farbe: schwarz (annähernd RAL 9005)
- Gewicht: 14 g
Federklemmen für Einbaumelder P4XMR, P4XLR, M4XMR und M4XLR (SnapFit)
Kompatible Artikel: 353-601021, 353-601111, 353-601121, 353-601221, 353-651021, 353-651021-1, 353-651321-1, 353-651421-1, 353-651421-2, 353-701021, 353-701111, 353-701121, 353-701221, 353-751021, 353-751021-1, 353-751321-1, 353-751421-1, 353-751421-2
Produkteigenschaften
Federklemmen für Einbaumelder P4XMR, P4XLR, M4XMR und M4XLR (SnapFit)
- Gewicht: 16 g
