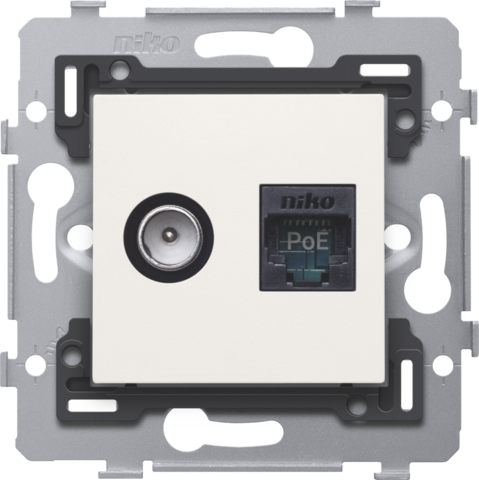

Kombination Koax mit RJ45-Anschluss, UTP Kat. 6, PoE++ ready, flache Ausführung, inkl. Sockel 71 x 71 mm mit Schraubbefestigung und Abdeckung, white

Der Sockel mit RJ45-Anschlusspunkt UTP Kat. 6, PoE++ ready und Koaxialanschluss wird für die Herstellung einer Netzwerkverbindung für Telefon-, Ethernet-, IP-, PoE- oder Internetanwendungen verwendet. Alle Anschlüsse des Einsatzes sind mithilfe eines Kabels desselben Leistungstyps sternförmig an den Verteiler (Switch) angeschlossen. Die Innenabmessungen des Sockels betragen 45 x 45 mm und die Außenabmessungen 71 x 71 mm. Er ist mit Schraubbefestigung ausgestattet. Um sowohl Daten als auch Strom über den Anschluss zu transportieren, ist ein PoE-Adapter erforderlich. Ein PoE-Adapter kann sowohl ein PoE-Injektor als auch ein PoE-Splitter sein. Farbausführung: white.

Dieser Artikel ist durch mindestens ein Patent (Anmeldung) geschützt. Weitere Informationen zu Patenten finden Sie auf www.niko.eu/innovation.

Kombination Koax mit RJ45-Anschluss, UTP Kat. 6, PoE++ ready, flache Ausführung, inkl. Sockel 71 x 71 mm mit Schraubbefestigung und Abdeckung, white.

• Service: 4PPoE
• PoE-Standard: IEEE 802.3BT Typ 4
• Maximale Leistung Komponente (an PD): 72 W
• Maximale Leistung Quelle (an PSE): 100 W
• Spannungsbereich (an PSE): 50,0-57,0 V
• Spannungsbereich (an PD): 42,5-57 V
• Maximaler Strom: 680 mA
• Paare mit Strom: 4
• Maximaler Kabelwiderstand pro Paarsatz: 12.5 Ω
• Energiemanagement: Drei durch Signatur übertragene Leistungsklassen oder 0,1 W durch LLDP übertragene Schritte
• Herabsetzung der maximalen Betriebsumgebungstemperatur des Kabels: 10 °C (20 °F) mit mehr als der Hälfte der gebündelten Kabel bei Imax
• Unterstützte Verkabelung: Kategorie 5
• Unterstützte Betriebsarten: Modus A, Modus B, 4-Paar-Modus
• Schutzart: IP20
• Schutzart: IP41 für die Zusammenstellung eines Mechanismus, einer Zentralplatte und einer Blende
• Die Kombination aus einem Mechanismus, einer Abdeckung und einem Rahmen hat eine Stoßfestigkeit von IK06
• Abmessungen (HxBxT): 73 x 73 x 40.5 mm
• Kennzeichnung: CE

Abdeckung für Einfach-Koaxialanschluss und Netzwerkverbindung RJ45, white.

• Abdeckungsmaterial: Die Abdeckung besteht aus verformbeständigen Polykarbonat- und Acrylonitrilstyrenacrylat-Materialien. Der Rohstoff ist durchgängig gefärbt.
• Farbe: Weiß (durchgängig gefärbt, annähernd NCS S 0502 - Y50R, RAL 9010)
• Demontage: Die Demontage kann ganz leicht vorgenommen werden, indem man die Abdeckung aus dem Mechanismus zieht.
• Schutzart: IP41 für die Zusammenstellung eines Mechanismus, einer Zentralplatte und einer Blende
• Stoßfestigkeit: Die Kombination aus einem Mechanismus, einer Abdeckung und einem Rahmen hat eine Stoßfestigkeit von IK06
• Brandschutz
  • die Kunststoffteile der Abdeckung sind selbstlöschend (halten einem Glühdrahttest von 650°C stand)
  • die Kunststoffteile der Abdeckung sind halogenfrei
• Abmessungen der Ausführung: 45 x 45 mm (HxB)
• Abmessungen (HxBxT): 44.5 x 44.5 x 8.6 mm
• Kennzeichnung: CE

Kombination Koax mit RJ45-Anschluss UTP Kat. 6, PoE++ ready, flache Ausführung, inkl. Sockel 71 x 71 mm mit Schraubbefestigung.

• Service: 4PPoE
• PoE-Standard: IEEE 802.3BT Typ 4
• Maximale Leistung Komponente (an PD): 72 W
• Maximale Leistung Quelle (an PSE): 100 W
• Spannungsbereich (an PSE): 50,0-57,0 V
• Spannungsbereich (an PD): 42,5-57 V
• Maximaler Strom: 680 mA
• Paare mit Strom: 4
• Maximaler Kabelwiderstand pro Paarsatz: 12.5 Ω
• Energiemanagement: Drei durch Signatur übertragene Leistungsklassen oder 0,1 W durch LLDP übertragene Schritte
• Herabsetzung der maximalen Betriebsumgebungstemperatur des Kabels: 10 °C (20 °F) mit mehr als der Hälfte der gebündelten Kabel bei Imax
• Unterstützte Verkabelung: Kategorie 5
• Unterstützte Betriebsarten: Modus A, Modus B, 4-Paar-Modus
• Schutzart: IP41 für die Zusammenstellung eines Mechanismus, einer Zentralplatte und einer Blende
• Die Kombination aus einem Mechanismus, einer Abdeckung und einem Rahmen hat eine Stoßfestigkeit von IK06
• Abmessungen (HxBxT): 73 x 73 x 40.5 mm
• Kennzeichnung: CE

Universalsockel 45 x 45 mm.

• Schutzart: IP41 für die Zusammenstellung eines Mechanismus, einer Zentralplatte und einer Blende
• Stoßfestigkeit: Die Kombination aus einem Mechanismus, einer Abdeckung und einem Rahmen hat eine Stoßfestigkeit von IK06
• Einbaurahmen
  • Metalldicke 1 mm
  • nach dem Schneiden an allen Seiten glänzend verzinkt, auch an den Schnittseiten
  • mit 4 Schraubnuten mit Schraubloch von 7 mm
  • mit 4 Schraublöchern ausgestattet (mit Schraubsymbol markiert) mit einem Durchmesser von 3 mm zur Montage auf Paneelen
• Art der Befestigung
  • mit Schrauben, zur einfachen Befestigung in Unterputzdose mit Greiffflächen
• Mittenabstand
  • horizontale und vertikale Verbindung mit Mittenabstand 71 mm
  • schnelle und reibungslose horizontale Verbindung mehrerer Sockel durch aufgefaltete Schwalbenschwänze an der linken und rechten Seite
  • zusätzliche Robustheit durch aufgefaltete Ränder an der Außenseite des Sockels sowie die Fortsetzung nach Innen
• Endhalter: Der Einbaurahmen ist oben und unten mit einem dunkelgrauen Endhalter aus Kunststoff ausgestattet. Dieser Halter ist aus Polykarbonat + ASA gefertigt und über ein Schmelzverfahren mit dem Einbaurahmen verbunden. Die Ecken der beiden Endhalter sind mit rechteckigen Öffnungen (7,9 x 1,5 mm) versehen, in welchen sich jeweils ein multi-positionierbarer Schnapphaken befindet. Die 4 rechteckigen Öffnungen sorgen dafür, dass bei unsorgfältiger Putzarbeit die Blende dank der Schnapphaken eng anliegend an der Wand befestigt werden kann. Dies funktioniert in zwei Richtungen: Wenn die Unterputzdose aus dem Putz herausragt, überbrücken die multi-positionierbaren Schnapphaken einen Spielraum von 1 bis 1,2 mm; wenn die Unterputzdose zu tief im Putz eingesunken ist, können sie Schnapphaken einen Spielraum von bis zu 1,8 mm überbrücken. Die Endhalter sind zudem mit 4 runden Öffnungen versehen, die dafür sorgen, dass die Blende korrekt positioniert werden kann im Verhältnis zur Abdeckung.
• Umgebungstemperatur: -5 – +40 °C
• Abmessungen (HxBxT): 73 x 73 mm
• Kennzeichnung: CE

Ungeschützter RJ45-Stecker UTP Kat. 6, PoE++ ready, für Bandbreiten bis 250 MHz

• Service: 4PPoE
• PoE-Standard: IEEE 802.3BT Typ 4
• Maximale Leistung Komponente (an PD): 72 W
• Maximale Leistung Quelle (an PSE): 100 W
• Spannungsbereich (an PSE): 50,0-57,0 V
• Spannungsbereich (an PD): 42,5-57 V
• Maximaler Strom: 680 mA
• Paare mit Strom: 4
• Maximaler Kabelwiderstand pro Paarsatz: 12.5 Ω
• Energiemanagement: Drei durch Signatur übertragene Leistungsklassen oder 0,1 W durch LLDP übertragene Schritte
• Herabsetzung der maximalen Betriebsumgebungstemperatur des Kabels: 10 °C (20 °F) mit mehr als der Hälfte der gebündelten Kabel bei Imax
• Unterstützte Verkabelung: Kategorie 5
• Unterstützte Betriebsarten: Modus A, Modus B, 4-Paar-Modus
• Stoßfestigkeit: Die Kombination aus einem Mechanismus, einer Abdeckung und einem Rahmen hat eine Stoßfestigkeit von IK06
• Kennzeichnung: CE

Adapter 9,5 nur flach für RJ-Stecker 650-450xx

• Stoßfestigkeit: Die Kombination aus einem Mechanismus, einer Abdeckung und einem Rahmen hat eine Stoßfestigkeit von IK06
• Kennzeichnung: CE
