Ťahový striedavý prepínač 16 A (6)

Podrobnosti o výrobku

Tento výrobok pozostáva z niekoľkých častí. Nižšie nájdete prehľad jednotlivých častí.

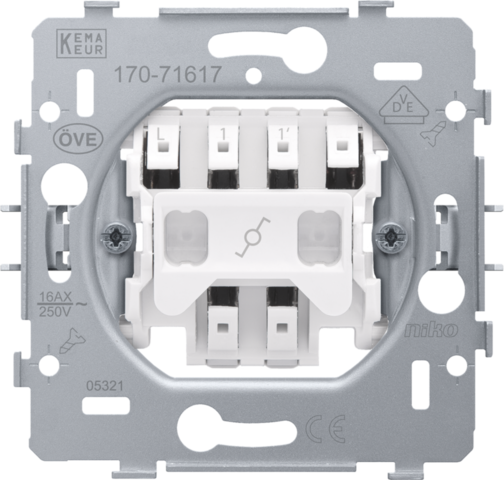

Prístrojový spodok pre dvojsmerný spínač alebo dvojsmerný ťahový spínač 16 AX/250 Vac, automatické svorky

Katalógové číslo
170-71617

Mechanizmus pre dvojsmerný spínač alebo dvojsmerný ťahový spínač s pripevnenie skrutkami. Dvojsmerné spínače sa používajú na ovládanie osvetlenia z dvoch rôznych miest. Stredový kryt a rámček vo farbe podľa vášho výberu musíte objednať samostatne.

Špecifikácia

Prístrojový spodok pre dvojsmerný spínač alebo dvojsmerný ťahový spínač 16 AX/250 Vac, automatické svorky.

  • Popis: – spínač
    • vybaveno striebornými kontaktmi (bez kadmia) s krížovým usporiadaním
  • Počet ovládacích tlačidiel: 1 ovládacie tlačidlo
  • Stupeň ochrany: IP41 pro kombináciu spínača, stredového krytu a rámčeka
  • Odolnosť voči nárazu: Kombinácia mechanizmu, stredového krytu a rámčeka má odolnosť voči nárazu IK06
  • SBL load: 200 W
  • Materiál prístrojového spodku
    • tvrdená syntetická živica (UF) s vysokou tepelnou odolnosťou
    • biela RAL9010 (cca)
  • Montážny rám
    • 1 mm hrubý kov
    • zo všetkých strán pozinkovaný po orezaní, dokonca aj na rezných hranách
    • so 4 drážkami, 7 mm otvor pro skrutku
    • so 4 otvormi (označené symbolom skrutky) s priemerom 3 mm pre montáž na panel
  • Požadovaný typ zapustenej montážnej krabice
    • hĺbka: min. 40 mm (vrátane priestoru na kábel)
    • upevnenie rozperkou/skrutkou: 60 mm
    • vnútorný priemer krabice: 60 mm
    • horizontálna vzdialenosť stredu viacerých krabíc: 71 mm
    • vertikálna vzdialenosť stredu viacerých krabíc: 71 mm
  • Spôsob pripevnenia
    • so skrutkami pre jednoduché upevnenie v zapustenej krabici s povrchmi pre upevnenie
  • Stredová vzdialenosť
    • horizontálne spojenie a vertikálne spojeniese stredovou vzdialenosťou 71 mm
    • na horizontálne spojenie prístrojových spodkov sú na spodnej strane dva predformované výstupky. Zložením týchto výstupiek smerom nadol sa spojenie zaistí
    • extra robustnosť vďaka prehnutým okrajom na vonkajšej strane základne a pokračovaniu do vnútra základne
  • Okrajová hrana: ak zapustená inštalačná krabica prečnieva z omietky, na odstránenie 1 až 1,2 mm vôle je možné použiť 4 obdĺžnikové otvory (7 x 2,5 mm), ktoré sa nachádzajú na montážnom ráme. Aj v prípade takejto vôle môže rámček stále dokonale lícovať so stenou.
  • Pripojenie vodičov
    • vybaveno zásuvnými bezskrutkovými svorkami pre upínanie vodičov
  • Prierez vodičov
    • Všetky pripojovacie svorky v hornej časti zásuvky
    • až 2 x 2,5 mm² na pripojovaciu svorku
  • Dĺžka odblankovania
    • 8 mm dĺžka odblankovania
    • nezmazateľne zaznačená na zadnej časti: dĺžka odblankovania a schéma zapojenia
    • nezmazateľne zaznačené na prednej časti: svorky a symbol spínača
  • Svetelná jednotka
    • prístrojový spodok obsahuje obdĺžnikové otvory pre integráciu svetelnej jednotky
    • ľavý otvoru (pohľad spredu): je možné zacvaknúť svetelnú jednotku s vodičmi
  • Prevádzková teplota: -5 – +40 °C
  • Rozmery (VxŠxH): 73 x 73 mm
  • Certifikáty: CEBEC
  • Certifikácia: CE

Kolíska pre ťahový spínač, farba light grey

Katalógové číslo
102-63606

Kolíska so šnúrovým mechanizmom. Svetelný bod sa ovláda pomocou ťažného systému. Táto aplikácia sa zvyčajne používa v spálňach.

Farba povrchovej úpravy: light grey.

  • 102-63606
    Farby light grey
    Katalógové číslo 102-63606
  • 121-63606
    Farby sterling coated
    Katalógové číslo 121-63606
  • 122-63606
    Farby anthracite coated
    Katalógové číslo 122-63606
  • 123-63606
    Farby bronze coated
    Katalógové číslo 123-63606
  • 124-63606
    Farby dark brown coated
    Katalógové číslo 124-63606
  • 154-63606
    Farby white coated
    Katalógové číslo 154-63606
  • 157-63606
    Farby champagne coated
    Katalógové číslo 157-63606
  • 161-63606
    Farby black coated
    Katalógové číslo 161-63606
