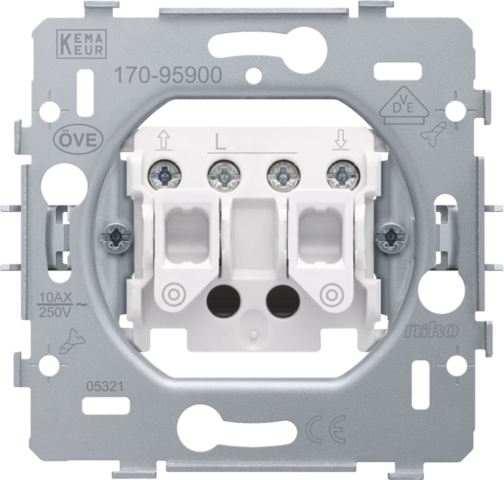

Prístrojový spodok pre tlačidlo žalúzií pre elektronické ovládanie, 10 A/250 Vac, skrutkové svorky
Od december 2022 už nie je k dispozícii
Opis
Mechanizmus pre tlačidlo na ovládanie žalúzií s elektronickým ovládaním, s rozperkami. Stredový kryt a rámček vo farbe podľa vášho výberu musíte objednať samostatne.
Tento výrobok je chránený minimálne jedným patentom (žiadosťou o udelenie patentu). Viac informácií o patentoch nájdete na stránke www.niko.eu/innovation.
Špecifikácia
Prístrojový spodok pre tlačidlo žalúzií pre elektronické ovládanie, 10 A/250 Vac, skrutkové svorky.
- Popis: – tlačidlo
- vybaveno striebornými kontaktmi (bez kadmia) s krížovým usporiadaním
- Max. menovitá hodnota MCB: 16 A (obmedzená v súlade s národnými inštalačnými predpismi)
- Stupeň ochrany: IP41 pro kombináciu spínača, stredového krytu a rámčeka
- Odolnosť voči nárazu: Kombinácia mechanizmu, stredového krytu a rámčeka má odolnosť voči nárazu IK06
- Materiál prístrojového spodku
- tvrdená syntetická živica (UF) s vysokou tepelnou odolnosťou
- biela RAL9010 (cca)
- Montážny rám
- 1 mm hrubý kov
- zo všetkých strán pozinkovaný po orezaní, dokonca aj na rezných hranách
- so 4 drážkami, 7 mm otvor pro skrutku
- so 4 otvormi (označené symbolom skrutky) s priemerom 3 mm pre montáž na panel
- Spôsob pripevnenia
- jednoduchá montáž do zápustnej montážnej krabice s upevňovacími plochami
- rozperky, ktoré je možné otvoriť otočením skrutiek s kombinovanou hlavou (Pz1 alebo plochý skrutkovač 1 x 5 mm), pre montáž do zápustnej montážnej krabice s upevňovacími plochami
- hĺbka uchytenia 31 mm
- rozperky môžu byť zatlačené do ich východiskovej polohy
- rozperky sa dajú ľahko vytlačiť pomocou skrutkovača
- Stredová vzdialenosť
- horizontálne spojenie a vertikálne spojeniese stredovou vzdialenosťou 71 mm
- na horizontálne spojenie prístrojových spodkov sú na spodnej strane dva predformované výstupky. Zložením týchto výstupiek smerom nadol sa spojenie zaistí
- extra robustnosť vďaka prehnutým okrajom na vonkajšej strane základne a pokračovaniu do vnútra základne
- Okrajová hrana: ak zapustená inštalačná krabica prečnieva z omietky, na odstránenie 1 až 1,2 mm vôle je možné použiť 4 obdĺžnikové otvory (7 x 2,5 mm), ktoré sa nachádzajú na montážnom ráme. Aj v prípade takejto vôle môže rámček stále dokonale lícovať so stenou.
- Pripojenie vodičov
- zásuvky sú vybavené pružinovými svorkami s permanentnými skrutkami. Tieto skrutky majú kombinované skrutkové hlavy (Pz1 alebo plochý skrutkovač 1 x 5 mm)
- okrem toho je každá skrutka vybavená drážkou pre skrutkovač, ktorá zabraňuje skĺznutiu skrutkovača zo skrutky.
- Prierez vodičov
- Všetky pripojovacie svorky v hornej časti zásuvky
- až 2 x 2,5 mm² na pripojovaciu svorku
- Dĺžka odblankovania
- 8 mm dĺžka odblankovania
- nezmazateľne zaznačená na zadnej časti: dĺžka odblankovania a schéma zapojenia
- nezmazateľne zaznačené na prednej časti: svorky a symbol spínača
- Prevádzková teplota: -5 – +40 °C
- Rozmery (VxŠxH): 73 x 73 mm
- Certifikáty: CEBEC
- Certifikácia: CE
