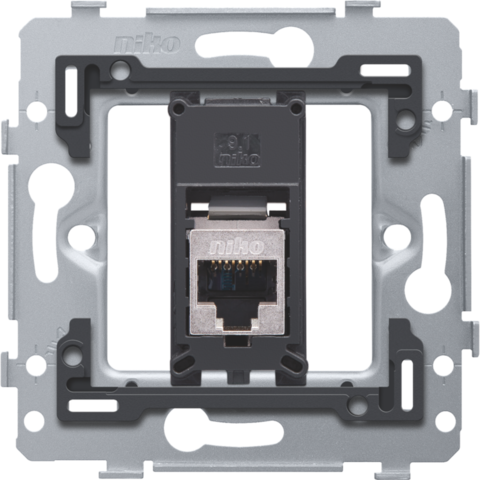

1 RJ45 pripojenie STP Kat. 5E, rovné vyhotovenie,s prístrojovým spodkom 71 x 71 mm na pripevnenie skrutkami

Tento mechanizmus v plochom prevedení s jedným RJ45 pripojením STP Kat. 5E sa používa na vytvorenie sieťového pripojenia s 1 spotrebičom a telefónom, Ethernetom, IP alebo internetovými aplikáciami. Mechanizmus je k centrálnej rozvodovej skrini zapojený cez hviezdicovú topológiu a pomocou kábla pre rovnaký typ výkonu. Tienenie zabezpečuje pripojenie, ktoré je odolnejšie voči poruchám. Montážny rám má vnútorné rozmery 45 x 45 mm a vonkajšie rozmery 71 x 71 mm a je vybavený pripevnenie skrutkami. Stredový kryt vo farbe podľa vášho výberu je potrebné objednať samostatne.

– jednoduchá a rýchla montáž jedného alebo viacerých mechanizmov pomocou označenia (čiara kriedou, laser atď.) stredu zapusteného rámu

– tieto prístrojové spodky sa dajú vertikálne spojiť tak, že sa vsunú jeden do druhého so stredovou vzdialenosťou 60 mm. Automaticky do seba zapadnú

– zvislá stredová vzdialenosť 71 mm s použitím vopred vytvorených pier na spodnej strane, sklopením pier smerom dole po dĺžke 1 mm sa podpery navzájom podopierajú a je zaručená vzdialenosť medzi stredmi

– na horizontálne spojenie prístrojových spodkov sú na spodnej strane dva predformované výstupky. Zložením týchto výstupiek smerom nadol sa spojenie zaistí

– extra robustnosť vďaka prehnutým okrajom na vonkajšej strane základne a pokračovaniu do vnútra základne

Tento výrobok je chránený minimálne jedným patentom (žiadosťou o udelenie patentu). Viac informácií o patentoch nájdete na stránke www.niko.eu/innovation.

1 RJ45 pripojenie STP Kat. 5E, rovné vyhotovenie,s prístrojovým spodkom 71 x 71 mm na pripevnenie skrutkami.

• Stupeň ochrany: IP41 pro kombináciu spínača, stredového krytu a rámčeka
• Kombinácia mechanizmu, stredového krytu a rámčeka má odolnosť voči nárazu IK06
• Rozmery (VxŠxH): 73 x 73 x 33.2 mm
• Certifikácia: CE

Univerzálny prístrojový spodok 45 x 45 mm.

• Stupeň ochrany: IP41 pro kombináciu spínača, stredového krytu a rámčeka
• Odolnosť voči nárazu: Kombinácia mechanizmu, stredového krytu a rámčeka má odolnosť voči nárazu IK06
• Montážny rám
  • 1 mm hrubý kov
  • zo všetkých strán pozinkovaný po orezaní, dokonca aj na rezných hranách
  • so 4 drážkami, 7 mm otvor pro skrutku
  • so 4 otvormi (označené symbolom skrutky) s priemerom 3 mm pre montáž na panel
• Spôsob pripevnenia
  • so skrutkami pre jednoduché upevnenie v zapustenej krabici s povrchmi pre upevnenie
• Stredová vzdialenosť
  • horizontálne spojenie a vertikálne spojeniese stredovou vzdialenosťou 71 mm
  • na horizontálne spojenie prístrojových spodkov sú na spodnej strane dva predformované výstupky. Zložením týchto výstupiek smerom nadol sa spojenie zaistí
  • extra robustnosť vďaka prehnutým okrajom na vonkajšej strane základne a pokračovaniu do vnútra základne
• Okrajová hrana: Montážny rám je vybavený v hornej aj dolnej časti tmavosivou plastovou okrajovou hranou. Okraj je vyrobený z PC+ASA a k montážnemu rámu je pripevnený pritavením. Rohy dvoch okrajov sú vybavené dvoma obdĺžnikovými otvormi (7,9 x 1,5 mm), pričom každý z nich obsahuje viacpolohovú západku. Štyri obdĺžnikové otvory umožňujú vďaka viacpolohovým rozperkám, že rámček bude vždy pripevnený plocho ku stene dokonca aj v prípade nerovnej omietky. Funguje to v dvoch smeroch: Ak zapustená inštalačná krabica z omietky prečnieva, viacpolohové západky môžu kompenzovať nerovnosť do hodnoty 1 až 1,2 mm. Ak je zapustená inštalačná krabica zapustená do omietky príliš hlboko, západky môžu kompenzovať nedokonalosť až do hodnoty 1,8 mm. Okrajové hrany taktiež majú 4 okrúhle otvory, ktoré zaisťujú správnu polohu rámčeka voči stredovému krytu.
• Prevádzková teplota: -5 – +40 °C
• Rozmery (VxŠxH): 73 x 73 mm
• Certifikácia: CE

Adaptér 9.1, jednoduchý, plochý pre RJ konektory 650-450xx

• Rozmery (VxŠxH): 20.7 x 44.8 x 20.1 mm
• Odolnosť voči nárazu: Kombinácia mechanizmu, stredového krytu a rámčeka má odolnosť voči nárazu IK06
• Certifikácia: CE

Tienený konektor RJ45 STP Kat. 5E, pre šírku pásma do 100 MHz

• Odolnosť voči nárazu: Kombinácia mechanizmu, stredového krytu a rámčeka má odolnosť voči nárazu IK06
• Certifikácia: CE
