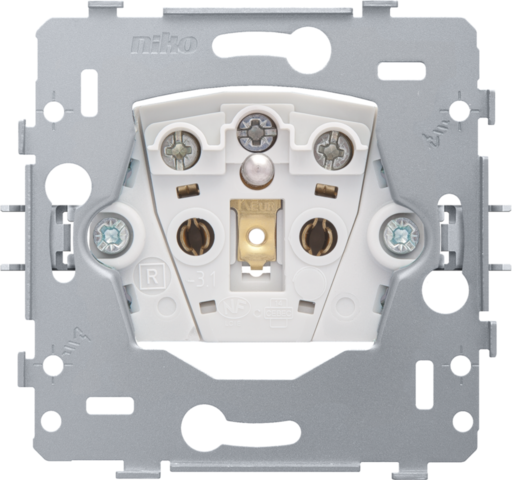

Prístrojový spodok pre zásuvku s ochranným kolíkom a detskou poistkou, hĺbka zapustenia 28,5 mm, 16 A/250 Vac, skrutkové svorky

Katalógové číslo
170-73100

Od december 2022 už nie je k dispozícii

Technické listy

Opis

Mechanizmus pre zásuvku s ochranným kolíkom, rozperkami a s detskou poistkou. Hĺbka zapustenia zásuvky je 28,5 mm. Stredový kryt a rámček vo farbe podľa vášho výberu musíte objednať samostatne.

Tento výrobok je chránený minimálne jedným patentom (žiadosťou o udelenie patentu). Viac informácií o patentoch nájdete na stránke www.niko.eu/innovation.

Špecifikácia

Prístrojový spodok pre zásuvku s ochranným kolíkom a detskou poistkou, hĺbka zapustenia 28,5 mm, 16 A/250 Vac, skrutkové svorky.

  • Stupeň ochrany: Kombinácia spínača, stredového krytu a rámčeka má stupeň ochrany IP21D
  • Odolnosť voči nárazu: Kombinácia mechanizmu, stredového krytu a rámčeka má odolnosť voči nárazu IK06
  • Materiál prístrojového spodku
    • tvrdená syntetická živica (UF) s vysokou tepelnou odolnosťou
    • biela RAL9010 (cca)
  • Montážny rám
    • 1 mm hrubý kov
    • zo všetkých strán pozinkovaný po orezaní, dokonca aj na rezných hranách
    • so 4 drážkami, 7 mm otvor pro skrutku
    • so 4 otvormi (označené symbolom skrutky) s priemerom 3 mm pre montáž na panel
  • Požadovaný typ zapustenej montážnej krabice
    • hĺbka: min. 40 mm (vrátane priestoru na kábel)
    • upevnenie rozperkou/skrutkou: 60 mm
    • vnútorný priemer krabice: 60 mm
    • horizontálna vzdialenosť stredu viacerých krabíc: 71 mm
    • vertikálna vzdialenosť stredu viacerých krabíc: 71 mm
  • Spôsob pripevnenia
    • jednoduchá montáž do zápustnej montážnej krabice s upevňovacími plochami
    • rozperky, ktoré je možné otvoriť otočením skrutiek na plochý skrutkovač (P2Z lebo plochý 1 x 5,5 mm), pre montáž do zápustnej montážnej krabice s upevňovacími plochami
    • hĺbka uchytenia 23,5 mm
    • rozperky sa po uvoľnení vrátia úplne späť
  • Stredová vzdialenosť
    • horizontálne spojenie a vertikálne spojeniese stredovou vzdialenosťou 71 mm
    • na horizontálne spojenie prístrojových spodkov sú na spodnej strane dva predformované výstupky. Zložením týchto výstupiek smerom nadol sa spojenie zaistí
    • extra robustnosť vďaka prehnutým okrajom na vonkajšej strane základne a pokračovaniu do vnútra základne
  • Okrajová hrana: ak zapustená inštalačná krabica prečnieva z omietky, na odstránenie 1 až 1,2 mm vôle je možné použiť 4 obdĺžnikové otvory (7 x 2,5 mm), ktoré sa nachádzajú na montážnom ráme. Aj v prípade takejto vôle môže rámček stále dokonale lícovať so stenou.
  • Pripojenie vodičov
    • zásuvky sú vybavené pružinovými svorkami s permanentnými skrutkami. Tieto skrutky majú kombinované skrutkové hlavy (Pz2 alebo plochý skrutkovač 1 x 5,5 mm)
    • okrem toho je každá skrutka vybavená drážkou pre skrutkovač, ktorá zabraňuje skĺznutiu skrutkovača zo skrutky.
  • Prierez vodičov
    • Všetky pripojovacie svorky v hornej časti zásuvky
    • až 4 x 2,5 mm² na pripojovaciu svorku
  • Prierez uzemňovacích vodičov
    • uzemňovacia svorka 2 x 2,5 mm² + 2 x 4 mm²
  • Dĺžka odblankovania
    • 14 mm dĺžka odblankovania
    • nezmazateľne zaznačená na zadnej časti: dĺžka odblankovania
  • Prevádzková teplota: -5 – +40 °C
  • Rozmery (VxŠxH): 73 x 73 mm
  • Certifikácia: CE
