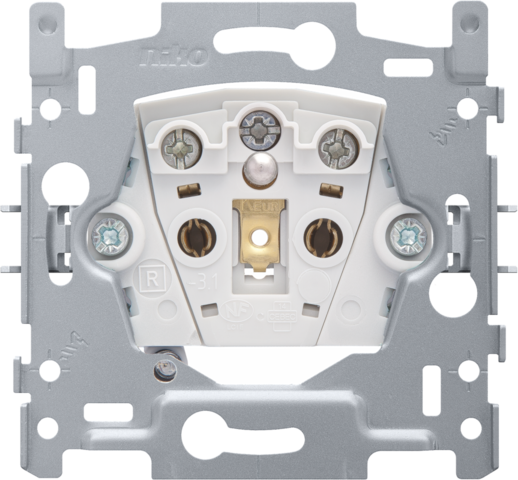

Zásuvka s kontrolkou napätia, ochranným kolíkom a detskou poistkou. s jantárovou LED, skrutkové svorky

Prístrojový spodok pre zásuvku s ochranou proti prepätiu, ochranným kolíkom a detskou poistkou, upevnenie rozperkami. Hĺbka zapustenia zásuvky je .. Stredový kryt vo farbe podľa vášho výberu je potrebné objednať samostatne.

Tento výrobok je chránený minimálne jedným patentom (žiadosťou o udelenie patentu). Viac informácií o patentoch nájdete na stránke www.niko.eu/innovation.

Zásuvka s kontrolkou napätia, ochranným kolíkom a detskou poistkou. s jantárovou LED, skrutkové svorky.

• Max. menovitá hodnota MCB: 16 A (1,5 mm²) / 20 A (2,5 mm²) (obmedzená v súlade s národnými inštalačnými predpismi)
• Stupeň ochrany: Kombinácia spínača, stredového krytu a rámčeka má stupeň ochrany IP21D
• Materiál prístrojového spodku
  • tvrdená syntetická živica (UF) s vysokou tepelnou odolnosťou
  • biela RAL9010 (cca)
• Materiál uzemnenia: pevný mosadzný poniklovaný ochranný kolík
• Montážny rám
  • 1 mm hrubý kov
  • zo všetkých strán pozinkovaný po orezaní, dokonca aj na rezných hranách
  • so 4 drážkami, 7 mm otvor pro skrutku
  • so 4 otvormi (označené symbolom skrutky) s priemerom 3 mm pre montáž na panel
• Požadovaný typ zapustenej montážnej krabice
  • hĺbka: min. 40 mm (vrátane priestoru na kábel)
  • upevnenie rozperkou/skrutkou: 60 mm
  • vnútorný priemer krabice: 60 mm
  • horizontálna vzdialenosť stredu viacerých krabíc: 71 mm
  • vertikálna vzdialenosť stredu viacerých krabíc: 71 mm
• Spôsob pripevnenia
  • jednoduchá montáž do zápustnej montážnej krabice s upevňovacími plochami
  • rozperky, ktoré je možné otvoriť otočením skrutiek na plochý skrutkovač (P2Z lebo plochý 1 x 5,5 mm), pre montáž do zápustnej montážnej krabice s upevňovacími plochami
  • hĺbka uchytenia 23,5 mm
  • rozperky sa po uvoľnení vrátia úplne späť
• Stredová vzdialenosť
  • Jednoduchá a rýchla montáž jedného alebo viacerých mechanizmov pomocou označenia (čiara kriedou, laser atď.) stredu zapusteného rámu
  • tieto prístrojové spodky sa dajú vertikálne spojiť tak, že sa vsunú jeden do druhého so stredovou vzdialenosťou 60 mm. Automaticky do seba zapadnú
  • zvislá stredová vzdialenosť 71 mm s použitím vopred vytvorených pier na spodnej strane, sklopením pier smerom dole po dĺžke 1 mm sa podpery navzájom podopierajú a je zaručená vzdialenosť medzi stredmi
  • na horizontálne spojenie prístrojových spodkov sú na spodnej strane dva predformované výstupky. Zložením týchto výstupiek smerom nadol sa spojenie zaistí
  • extra robustnosť vďaka prehnutým okrajom na vonkajšej strane základne a pokračovaniu do vnútra základne
• Okrajová hrana: ak zapustená inštalačná krabica prečnieva z omietky, na odstránenie 1 až 1,2 mm vôle je možné použiť 4 obdĺžnikové otvory (7 x 2,5 mm), ktoré sa nachádzajú na montážnom ráme. Aj v prípade takejto vôle môže rámček stále dokonale lícovať so stenou.
• Pripojenie vodičov
  • zásuvky sú vybavené pružinovými svorkami s permanentnými skrutkami. Tieto skrutky majú kombinované skrutkové hlavy (Pz2 alebo plochý skrutkovač 1 x 5,5 mm)
  • okrem toho je každá skrutka vybavená drážkou pre skrutkovač, ktorá zabraňuje skĺznutiu skrutkovača zo skrutky.
• Prierez vodičov
  • Všetky pripojovacie svorky v hornej časti zásuvky
  • až 4 x 2,5 mm² na pripojovaciu svorku
• Prierez uzemňovacích vodičov
  • uzemňovacia svorka 2 x 2,5 mm² + 2 x 4 mm²
• Dĺžka odblankovania
  • 14 mm dĺžka odblankovania
  • nezmazateľne zaznačená na zadnej časti: dĺžka odblankovania
• Svetelná jednotka
  • prístrojový spodok obsahuje obdĺžnikové otvory pre integráciu svetelnej jednotky
  • ľavý otvoru (pohľad spredu): je možné zacvaknúť svetelnú jednotku s vodičmi
• Rozmery (VxŠxH): 71 x 73 mm
• Certifikácia: CE
