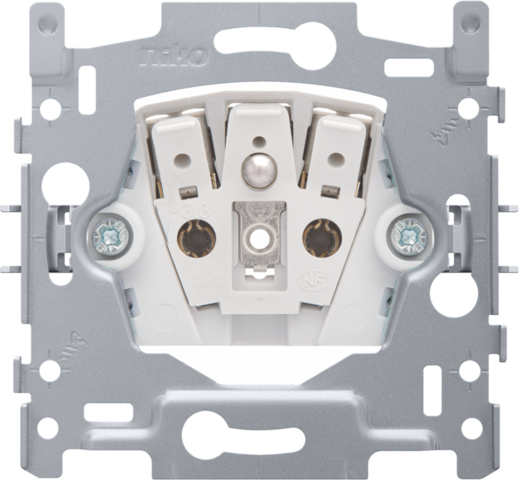

Prístrojový spodok pre zásuvku s ochranným kolíkom a detskou poistkou, hĺbka zapustenia 21 mm, 16 A/250 Vac, automatické svorky

Mechanizmus pre zásuvku s ochranným kolíkom, rozperkami a s detskou poistkou. Hĺbka zapustenia zásuvky je 21 mm. Stredový kryt a rámček vo farbe podľa vášho výberu musíte objednať samostatne.

Tento výrobok je chránený minimálne jedným patentom (žiadosťou o udelenie patentu). Viac informácií o patentoch nájdete na stránke www.niko.eu/innovation.

Prístrojový spodok pre zásuvku s ochranným kolíkom a detskou poistkou, hĺbka zapustenia 21 mm, 16 A/250 Vac, automatické svorky.

• Max. menovitá hodnota MCB: 16 A (1,5 mm²) / 20 A (2,5 mm²) (obmedzená v súlade s národnými inštalačnými predpismi)
• Odolnosť voči nárazu: Kombinácia mechanizmu, stredového krytu a rámčeka má odolnosť voči nárazu IK06
• Materiál prístrojového spodku
  • tvrdená syntetická živica (UF) s vysokou tepelnou odolnosťou
  • biela RAL9010 (cca)
• Montážny rám
  • 1 mm hrubý kov
  • zo všetkých strán pozinkovaný po orezaní, dokonca aj na rezných hranách
  • so 4 drážkami, 7 mm otvor pro skrutku
  • so 4 otvormi (označené symbolom skrutky) s priemerom 3 mm pre montáž na panel
• Požadovaný typ zapustenej montážnej krabice
  • hĺbka: min. 40 mm (vrátane priestoru na kábel)
  • upevnenie rozperkou/skrutkou: 60 mm
  • vnútorný priemer krabice: 60 mm
  • horizontálna vzdialenosť stredu viacerých krabíc: 71 mm
  • vertikálna vzdialenosť stredu viacerých krabíc: 71 mm
• Spôsob pripevnenia
  • jednoduchá montáž do zápustnej montážnej krabice s upevňovacími plochami
  • rozperky, ktoré je možné otvoriť otočením skrutiek na plochý skrutkovač (P2Z lebo plochý 1 x 5,5 mm), pre montáž do zápustnej montážnej krabice s upevňovacími plochami
  • hĺbka uchytenia 23,5 mm
  • rozperky sa po uvoľnení vrátia úplne späť
• Stredová vzdialenosť
  • Jednoduchá a rýchla montáž jedného alebo viacerých mechanizmov pomocou označenia (čiara kriedou, laser atď.) stredu zapusteného rámu
  • tieto prístrojové spodky sa dajú vertikálne spojiť tak, že sa vsunú jeden do druhého so stredovou vzdialenosťou 60 mm. Automaticky do seba zapadnú
  • zvislá stredová vzdialenosť 71 mm s použitím vopred vytvorených pier na spodnej strane, sklopením pier smerom dole po dĺžke 1 mm sa podpery navzájom podopierajú a je zaručená vzdialenosť medzi stredmi
  • na horizontálne spojenie prístrojových spodkov sú na spodnej strane dva predformované výstupky. Zložením týchto výstupiek smerom nadol sa spojenie zaistí
  • extra robustnosť vďaka prehnutým okrajom na vonkajšej strane základne a pokračovaniu do vnútra základne
• Okrajová hrana: ak zapustená inštalačná krabica prečnieva z omietky, na odstránenie 1 až 1,2 mm vôle je možné použiť 4 obdĺžnikové otvory (7 x 2,5 mm), ktoré sa nachádzajú na montážnom ráme. Aj v prípade takejto vôle môže rámček stále dokonale lícovať so stenou.
• Pripojenie vodičov
  • vybaveno zásuvnými bezskrutkovými svorkami pre upínanie vodičov
• Dĺžka odblankovania
  • 14 mm dĺžka odblankovania
  • nezmazateľne zaznačená na zadnej časti: dĺžka odblankovania
• Prevádzková teplota: -5 – +40 °C
• Rozmery (VxŠxH): 71 x 73 mm
• Certifikáty: CEBEC
• Certifikácia: CE
