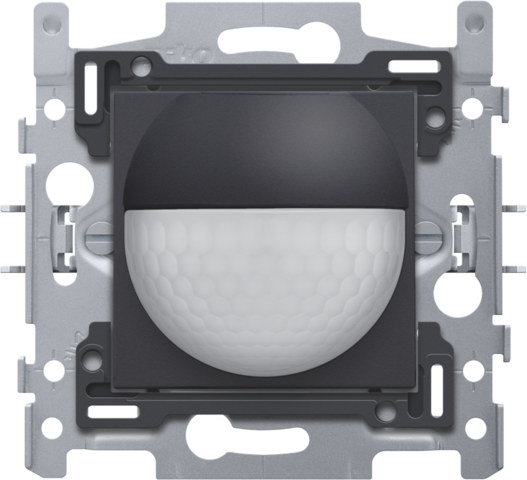

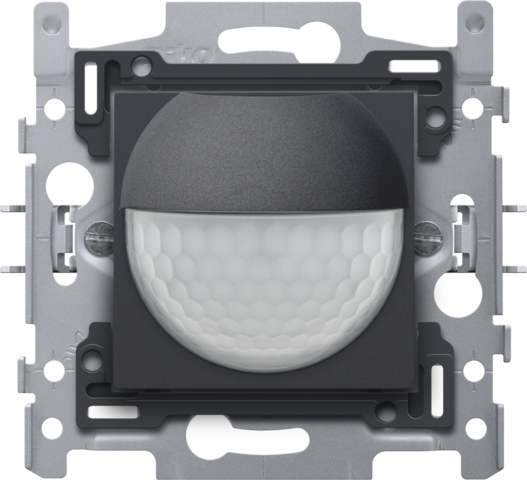

Detektor pohybu, 230 V, 8 m, 180°, nástenný detektor, na montáž do zapustenej montážnej krabice, farba anthracite coated

Tento integrovaný detektor pohybu so zapínacím kontaktom 10 A, 230 V poskytuje detekčný uhol, v rámci ktorého je detegovaný akýkoľvek pohyb, 180° horizontálne a 60° vertikálne. Ak je detegovaný pohyb, aktivujú sa vopred vybrané svetlá.

Farba povrchovej úpravy: anthracite coated.

Kompatibilné podružné detektory: XXX-78010

Tento výrobok je chránený minimálne jedným patentom (žiadosťou o udelenie patentu). Viac informácií o patentoch nájdete na stránke www.niko.eu/innovation.

Detektor pohybu, 230 V, 8 m, 180°, nástenný detektor, na montáž do zapustenej montážnej krabice, farba anthracite coated.

• Popis: Tento detektor pohybu poskytuje detekčný uhol, v rámci ktorého je detegovaný akýkoľvek pohyb, 180° horizontálne a 60° vertikálne. Ak je detegovaný pohyb, aktivujú sa vopred vybrané svetlá.
• Farba: enamelled anthracite (približne NCS S 7502 - R, RAL 7022)
• Pripojovacie svorky: 4 pripojovacie svorky
• Maximálna záťaž žiaroviek a halogénových žiaroviek (cosφ = 1): 2300 W
• Maximálna záťaž žiariviek (cosφ ≥ 0,5): 1380 VA
• Maximálna záťaž nízkonapäťových halogénových žiaroviek: 2300 W
• Max. menovitá hodnota MCB: 10 A (obmedzená v súlade s národnými inštalačnými predpismi)
• Intenzita svetla: 10 lux – 1000 lux
• Prevádzková teplota: -5 – +45 °C
• Montážna výška: 0.8 – 1.2 m
• Oneskorenie vypnutia: 1 min – 30 min
• Oblasť snímania (PIR): 8 m z výšky 1 m
• Detekčný uhol horizontálny: 180°
• Detekčný uhol vertikálny: 60°
• Materiál stredového krytu: Stredový kryt je lakovaný a vyrobený z tvrdého PC + ABS.
• Montážny rám
  • 1 mm hrubý kov
  • zo všetkých strán pozinkovaný po orezaní, dokonca aj na rezných hranách
  • so 4 drážkami, 7 mm otvor pro skrutku
  • so 4 otvormi (označené symbolom skrutky) s priemerom 3 mm pre montáž na panel
• Spôsob pripevnenia
  • pri montáži do zápustnej montážnej krabice s upevňovacími plochami použite rozperky, ktoré je možné otvoriť otočením skrutiek na plochý skrutkovač (0,8 x 5 mm)
  • hĺbka uchytenia rozperky: 31 mm
  • rozperky sa po uvoľnení vrátia úplne späť
• Stredová vzdialenosť
  • Jednoduchá a rýchla montáž jedného alebo viacerých mechanizmov pomocou označenia (čiara kriedou, laser atď.) stredu zapusteného rámu
  • tieto prístrojové spodky sa dajú vertikálne spojiť tak, že sa vsunú jeden do druhého so stredovou vzdialenosťou 60 mm. Automaticky do seba zapadnú
  • zvislá stredová vzdialenosť 71 mm s použitím vopred vytvorených pier na spodnej strane, sklopením pier smerom dole po dĺžke 1 mm sa podpery navzájom podopierajú a je zaručená vzdialenosť medzi stredmi
  • na horizontálne spojenie prístrojových spodkov sú na spodnej strane dva predformované výstupky. Zložením týchto výstupiek smerom nadol sa spojenie zaistí
  • extra robustnosť vďaka prehnutým okrajom na vonkajšej strane základne a pokračovaniu do vnútra základne
• Okrajová hrana: Montážny rám je vybavený v hornej aj dolnej časti tmavosivou plastovou okrajovou hranou. Okraj je vyrobený z PC+ASA a k montážnemu rámu je pripevnený pritavením. Rohy dvoch okrajov sú vybavené dvoma obdĺžnikovými otvormi (7,9 x 1,5 mm), pričom každý z nich obsahuje viacpolohovú západku. Štyri obdĺžnikové otvory umožňujú vďaka viacpolohovým rozperkám, že rámček bude vždy pripevnený plocho ku stene dokonca aj v prípade nerovnej omietky. Funguje to v dvoch smeroch: Ak zapustená inštalačná krabica z omietky prečnieva, viacpolohové západky môžu kompenzovať nerovnosť do hodnoty 1 až 1,2 mm. Ak je zapustená inštalačná krabica zapustená do omietky príliš hlboko, západky môžu kompenzovať nedokonalosť až do hodnoty 1,8 mm. Okrajové hrany taktiež majú 4 okrúhle otvory, ktoré zaisťujú správnu polohu rámčeka voči stredovému krytu.
• Prierez vodičov
  • pripojovacie svorky môžu obsahovať až 2 vodiče s prierezom 2,5 mm²
• Vstupné napätie: 230 Vac ± 10 %, 50 Hz
• K zariadeniu môžu byť pripojené externé tlačidlo a spínač.
• Osvetlenie môžete taktiež zapnúť alebo vypnúť ručne pomocou tlačidla na jednotke. Svetlo sa po štyroch hodinách automaticky vypne.
• Stupeň ochrany: IP20
• Stupeň ochrany: IP40 pro kombináciu spínača a rámčeka
• Rozmery (VxŠxH): 71 x 73 mm
• Certifikácia: CE
