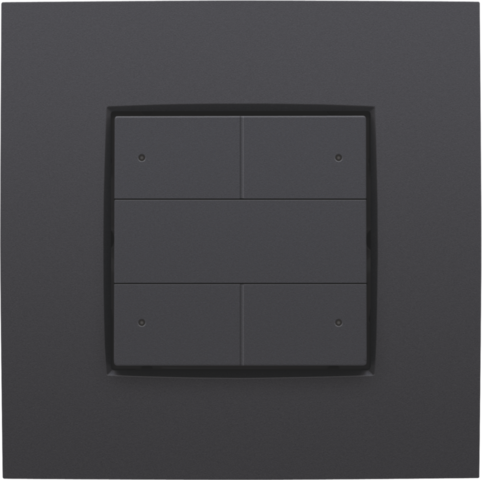

Viervoudige potentiaalvrije 24V-drukknop met leds, N.O.

Mechanisme voor een 4-voudige potentiaalvrije drukknop 24 V N.O, met schroefbevestiging. Dit mechanisme is voorzien van een amberkleurige led. Een afwerkingsset in een kleur naar keuze moet afzonderlijk besteld worden.

Dit artikel wordt beschermd door ten minste één octrooi (aanvraag). Zie www.niko.eu/innovation voor meer informatie over octrooien.

Sokkel voor 4-voudige potentiaalvrije drukknop 24 V N.O. met amberkleurige led, schroefbevestiging.

• Aantal bedieningsknoppen: De sokkel en de twee LED-verlichtingsstroken van de viervoudige potentiaalvrije drukknop zijn vervaardigd uit polycarbonaat. Naast de vier bedieningsknoppen (links- en rechtsboven en links- en rechtsonder) is het mechanisme in het midden op de voorzijde voorzien van snaphaken die dienen voor het vasthouden van de twee toetsen en een sierplaatje (met of zonder tekstveld). Bovendien is het mechanisme ook voorzien van twee ledverlichtingsstroken. Als de leds aangesloten zijn, lichten de bovenste twee en onderste twee omhoogstaande nokjes op. De leds kunnen als signaal of als feedback aangesloten worden.
• Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
• Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
• Connectorblok: Het mechanisme is achteraan voorzien van twee connectorblokken: één voor de aansluiting van de 4-voudige potentiaalvrije drukknop en één voor het aansluiten van de LED’s.
• Inbouwraam
  • metaaldikte 1 mm
  • na het snijden verzinkt op alle zijden, ook op de snijzijden
  • met 4 inloopsleuven met schroefgat van 7 mm
  • met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
• Bevestigingswijze
  • met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
• Centerafstand
  • horizontale koppeling en verticale koppeling met centerafstand 71 mm
  • horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
  • extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
• Opzetboord: Het inbouwraam is bovenaan en onderaan voorzien van een donkergrijze opzetboord van kunststof. Deze boord is vervaardigd uit pc+asa en is via een smeltproces met het inbouwraam verbonden. De hoeken van de twee opzetboorden zijn voorzien van rechthoekige openingen (7,9 x 1,5 mm) waarin zich telkens een multipositionele snaphaak bevindt.De 4 rechthoekige openingen zorgen ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De opzetboorden zijn eveneens voorzien van 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat.
• Draadaansluiting
  • elke connectorblok is voorzien van kooiklemmen met onverliesbare schroeven met een sleufkop (sleuf 0,6 x 3,5 mm)
  • elke schroef heeft een schroevendraaiergeleiding die voorkomt dat de schroevendraaier van de schroefkop glijdt
• Draadcapaciteit
  • de aansluitklemmen hebben een klemcapaciteit van min. 0,5 mm en max. 0,8 mm.
• Omgevingstemperatuur: -5 – +40 °C
• Afmetingen (HxBxD): 73 x 73 mm
• Markering: CE

Mechanisme voor een 4-voudige potentiaalvrije drukknop 24 V N.O, met schroefbevestiging. Dit mechanisme is voorzien van een blauwe led. Een afwerkingsset in een kleur naar keuze moet afzonderlijk besteld worden.

Dit artikel wordt beschermd door ten minste één octrooi (aanvraag). Zie www.niko.eu/innovation voor meer informatie over octrooien.

Sokkel voor 4-voudige potentiaalvrije drukknop 24 V N.O. met blauwe led, schroefbevestiging.

• Aantal bedieningsknoppen: De sokkel en de twee LED-verlichtingsstroken van de viervoudige potentiaalvrije drukknop zijn vervaardigd uit polycarbonaat. Naast de vier bedieningsknoppen (links- en rechtsboven en links- en rechtsonder) is het mechanisme in het midden op de voorzijde voorzien van snaphaken die dienen voor het vasthouden van de twee toetsen en een sierplaatje (met of zonder tekstveld). Bovendien is het mechanisme ook voorzien van twee ledverlichtingsstroken. Als de leds aangesloten zijn, lichten de bovenste twee en onderste twee omhoogstaande nokjes op. De leds kunnen als signaal of als feedback aangesloten worden.
• Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
• Connectorblok: Het mechanisme is achteraan voorzien van twee connectorblokken: één voor de aansluiting van de 4-voudige potentiaalvrije drukknop en één voor het aansluiten van de LED’s.
• Inbouwraam
  • metaaldikte 1 mm
  • na het snijden verzinkt op alle zijden, ook op de snijzijden
  • met 4 inloopsleuven met schroefgat van 7 mm
  • met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
• Bevestigingswijze
  • met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
• Centerafstand
  • horizontale koppeling en verticale koppeling met centerafstand 71 mm
  • horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
  • extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
• Opzetboord: Het inbouwraam is bovenaan en onderaan voorzien van een donkergrijze opzetboord van kunststof. Deze boord is vervaardigd uit pc+asa en is via een smeltproces met het inbouwraam verbonden. De hoeken van de twee opzetboorden zijn voorzien van rechthoekige openingen (7,9 x 1,5 mm) waarin zich telkens een multipositionele snaphaak bevindt.De 4 rechthoekige openingen zorgen ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De opzetboorden zijn eveneens voorzien van 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat.
• Draadaansluiting
  • elke connectorblok is voorzien van kooiklemmen met onverliesbare schroeven met een sleufkop (sleuf 0,6 x 3,5 mm)
  • elke schroef heeft een schroevendraaiergeleiding die voorkomt dat de schroevendraaier van de schroefkop glijdt
• Omgevingstemperatuur: -5 – +40 °C
• Afmetingen (HxBxD): 73 x 73 mm
• Markering: CE

Mechanisme voor een 4-voudige potentiaalvrije drukknop 24 V N.O, met schroefbevestiging. Dit mechanisme is voorzien van witte leds. Een afwerkingsset in een kleur naar keuze moet afzonderlijk besteld worden.

Dit artikel wordt beschermd door ten minste één octrooi (aanvraag). Zie www.niko.eu/innovation voor meer informatie over octrooien.

Sokkel voor 4-voudige potentiaalvrije drukknop 24 V N.O. met witte leds, schroefbevestiging.

• Aantal bedieningsknoppen: De sokkel en de twee LED-verlichtingsstroken van de viervoudige potentiaalvrije drukknop zijn vervaardigd uit polycarbonaat. Naast de vier bedieningsknoppen (links- en rechtsboven en links- en rechtsonder) is het mechanisme in het midden op de voorzijde voorzien van snaphaken die dienen voor het vasthouden van de twee toetsen en een sierplaatje (met of zonder tekstveld). Bovendien is het mechanisme ook voorzien van twee ledverlichtingsstroken. Als de leds aangesloten zijn, lichten de bovenste twee en onderste twee omhoogstaande nokjes op. De leds kunnen als signaal of als feedback aangesloten worden.
• Ledkleur: wit
• Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
• Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
• Connectorblok: Het mechanisme is achteraan voorzien van twee connectorblokken: één voor de aansluiting van de 4-voudige potentiaalvrije drukknop en één voor het aansluiten van de LED’s.
• Inbouwraam
  • metaaldikte 1 mm
  • na het snijden verzinkt op alle zijden, ook op de snijzijden
  • met 4 inloopsleuven met schroefgat van 7 mm
  • met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
• Bevestigingswijze
  • met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
• Centerafstand
  • horizontale koppeling en verticale koppeling met centerafstand 71 mm
  • horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
  • extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
• Opzetboord: Het inbouwraam is bovenaan en onderaan voorzien van een donkergrijze opzetboord van kunststof. Deze boord is vervaardigd uit pc+asa en is via een smeltproces met het inbouwraam verbonden. De hoeken van de twee opzetboorden zijn voorzien van rechthoekige openingen (7,9 x 1,5 mm) waarin zich telkens een multipositionele snaphaak bevindt.De 4 rechthoekige openingen zorgen ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De opzetboorden zijn eveneens voorzien van 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat.
• Draadaansluiting
  • aansluitklemmen met gemengde schroefkop (kruis-sleuf 0,6 x 3,5 mm)
• Draadcapaciteit
  • de aansluitklemmen hebben een klemcapaciteit van min. 0,5 mm en max. 0,8 mm.
• Omgevingstemperatuur: -5 – +40 °C
• Afmetingen (HxBxD): 73 x 73 mm
• Markering: CE

Afwerkingsset voor een drukknop met vier potentiaalvrije bedieningsknoppen van 24 V om verschillende lichtpunten te bedienen in één of meerdere ruimtes. Deze bedieningsknoppen zijn speciaal uitgevoerd met een ledlampje. Door middel van het ledlampje weet je snel of je de lichtbron geactiveerd hebt of niet. Afwerkingskleur: cream.

Afwerkingsset voor een drukknop met vier potentiaalvrije bedieningsknoppen van 24 V om verschillende lichtpunten te bedienen in één of meerdere ruimtes. Elke bedieningsknop is uitgevoerd met een ledlamp en een label. Door middel van het ledlampje weet je snel of je de lichtbron geactiveerd hebt of niet. Op het labelvlak kan je gemakkelijk iconen aanbrengen voor de aanduiding van je lichtpunten. Afwerkingskleur: cream.
