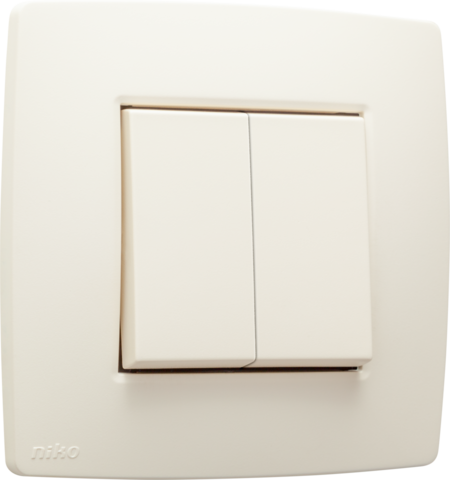

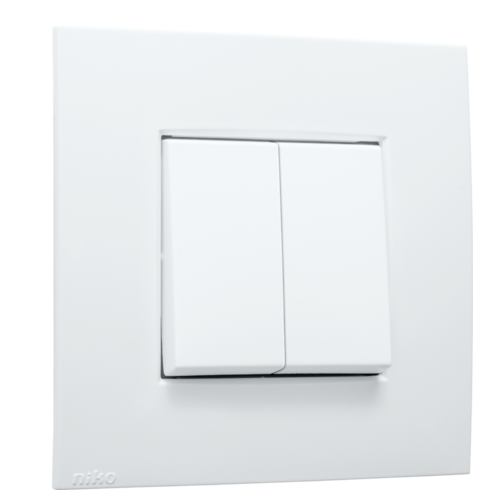

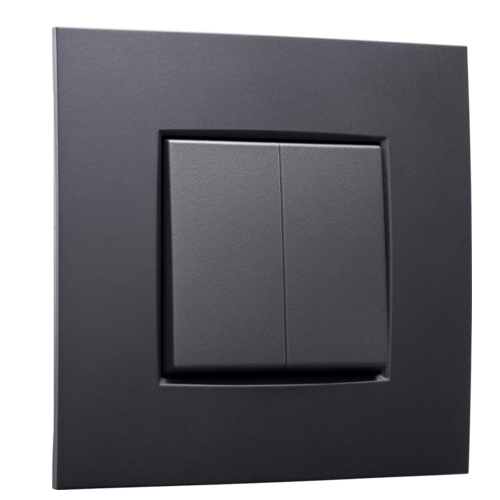

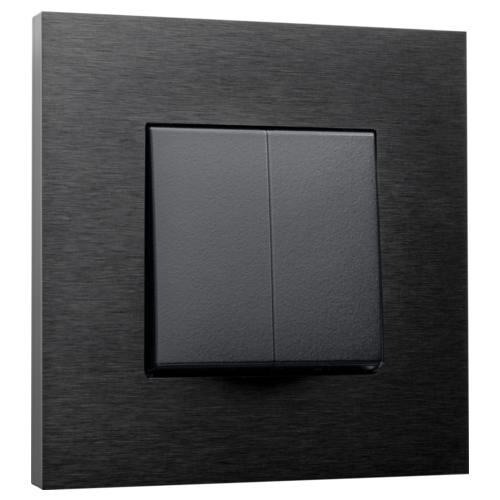

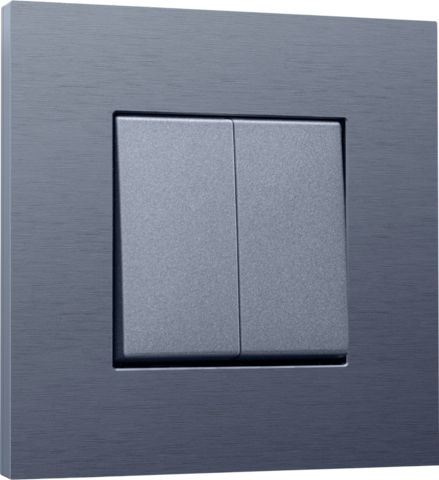

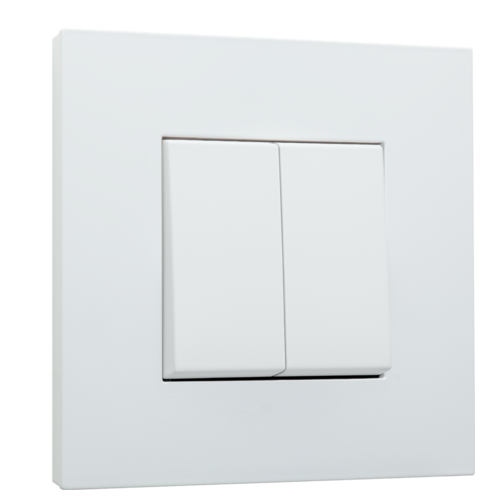

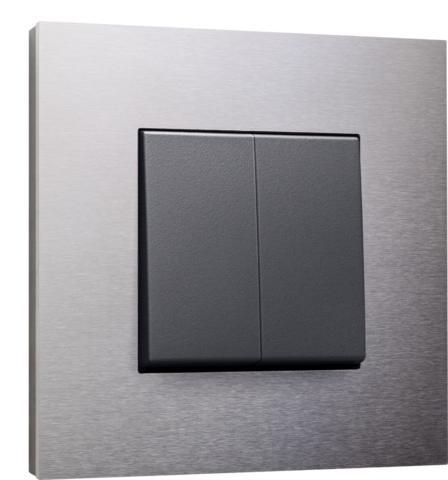

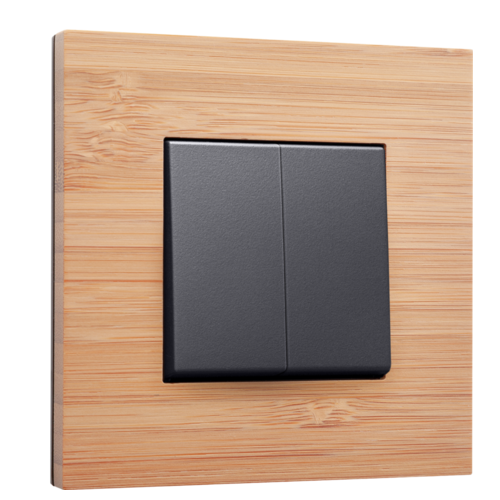

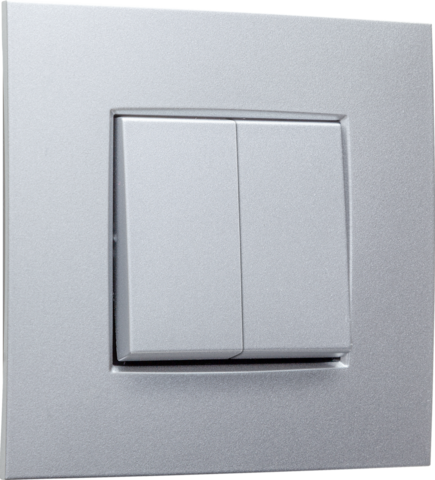

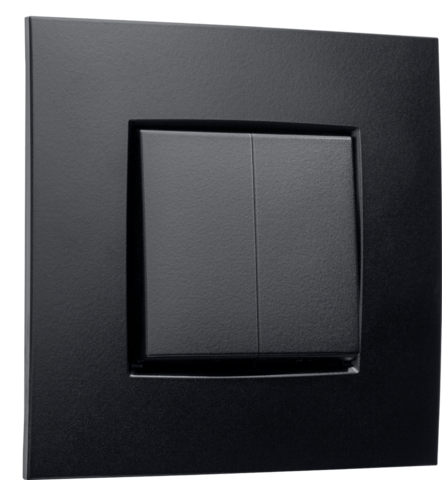

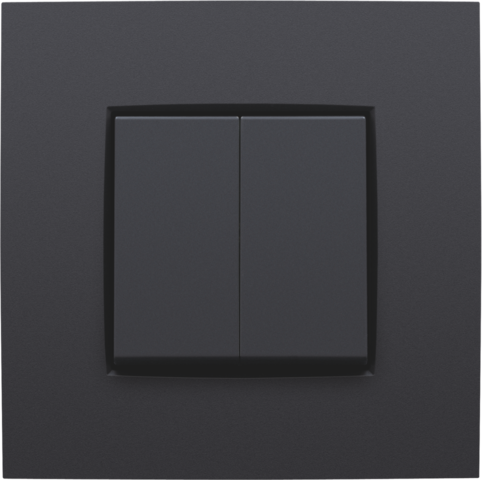

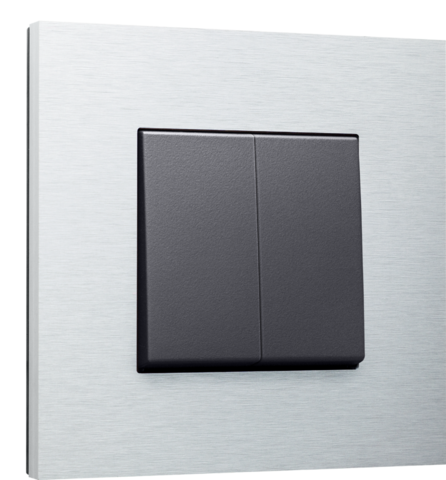

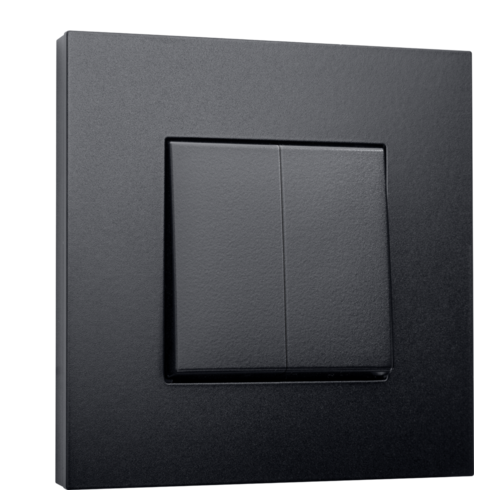

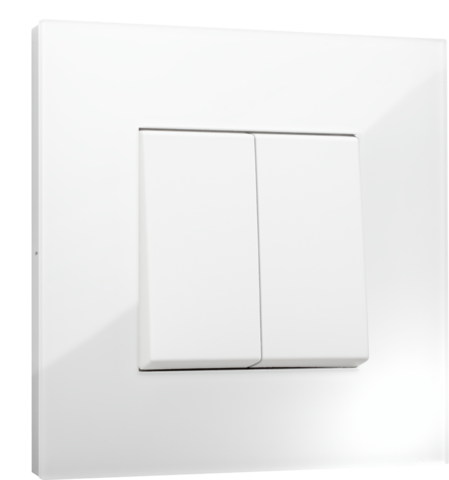

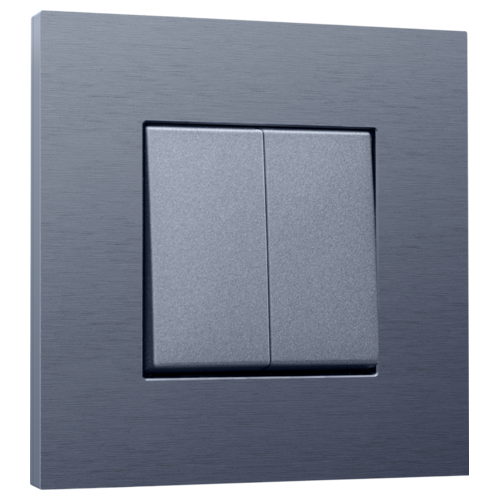

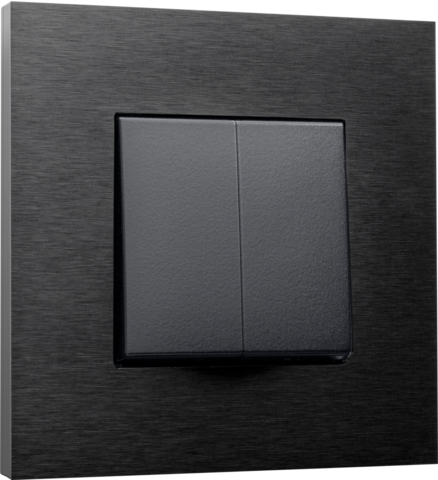

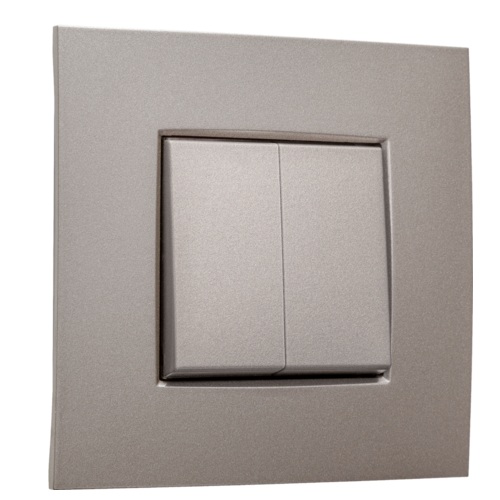

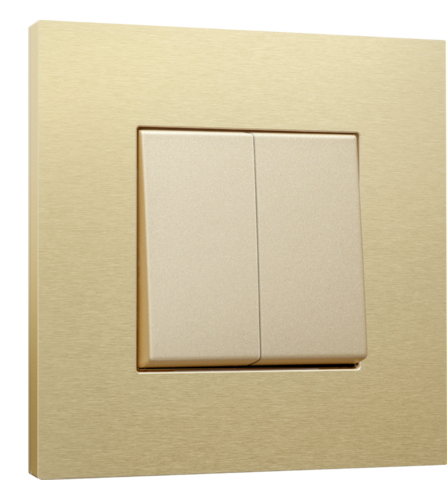

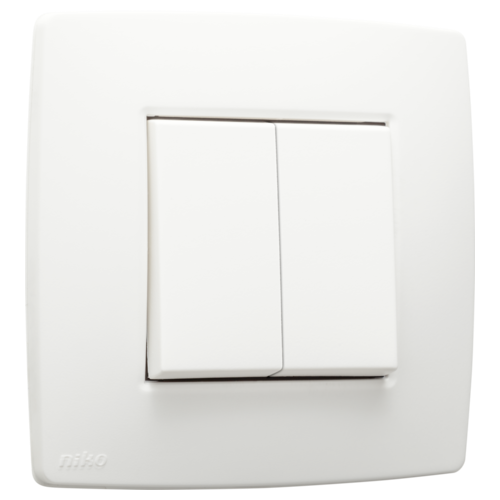

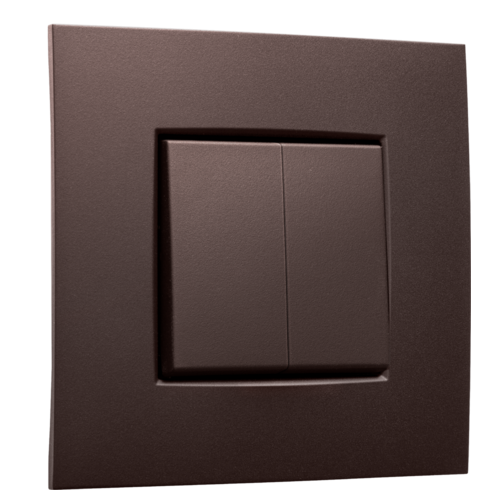

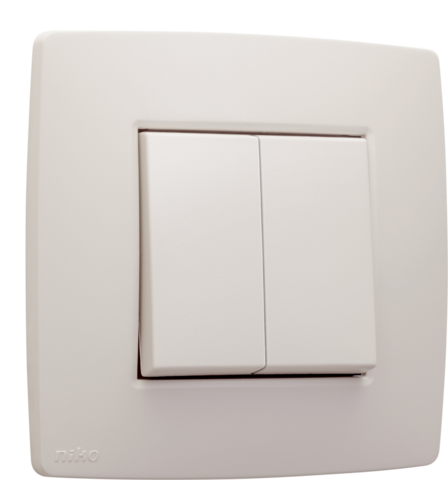

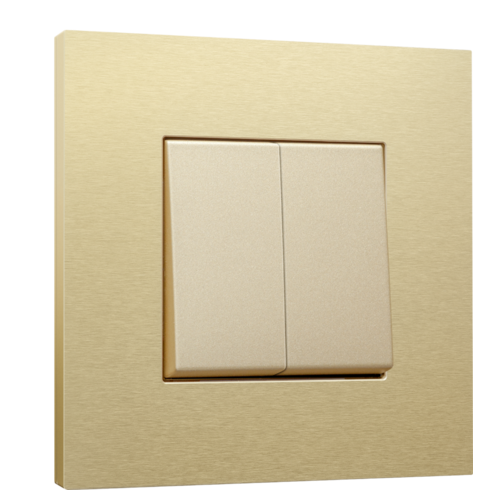

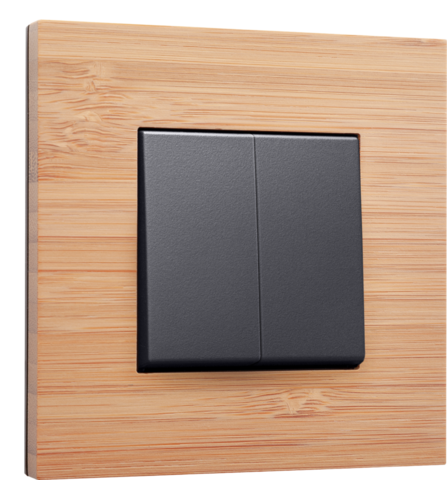

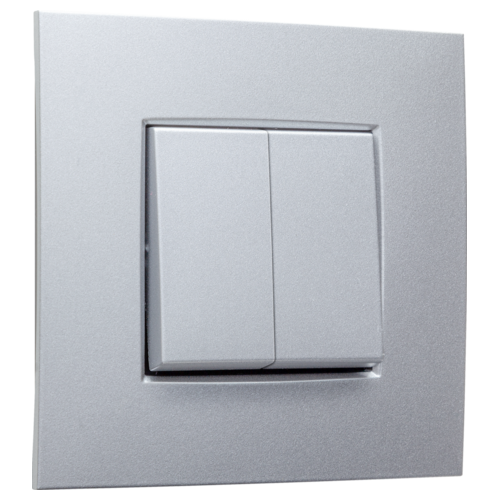

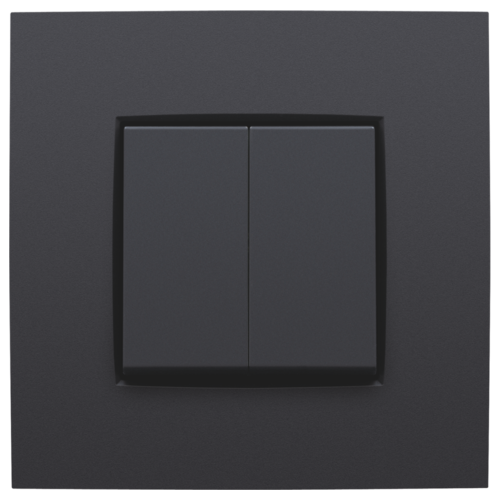

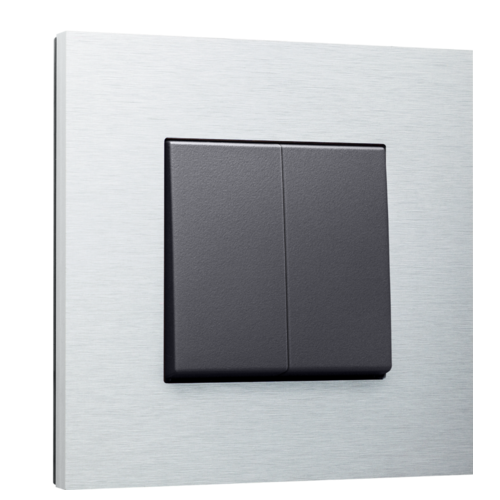

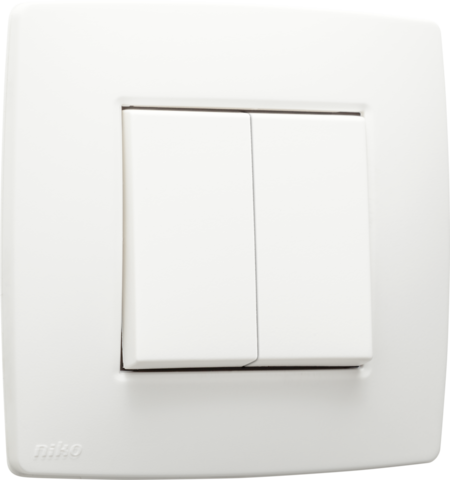

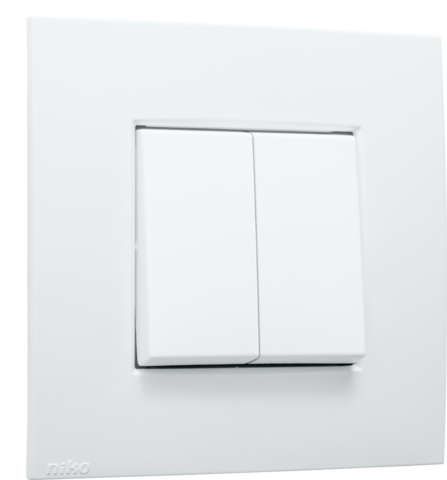

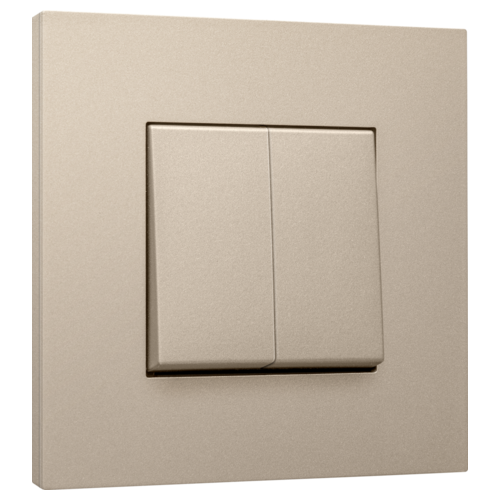

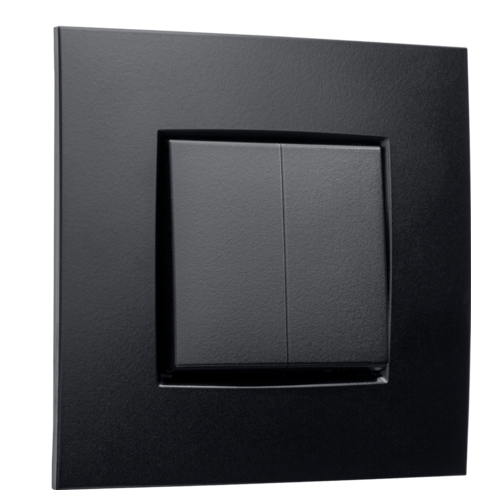

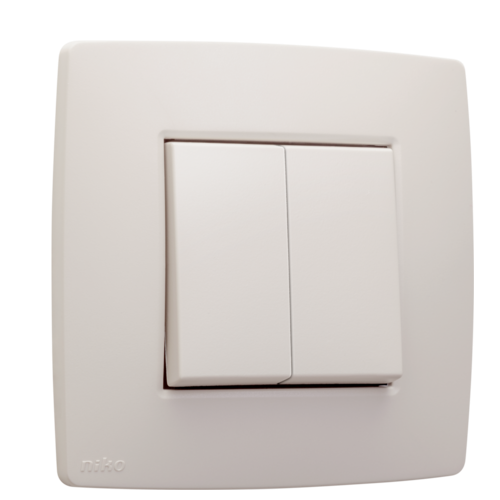

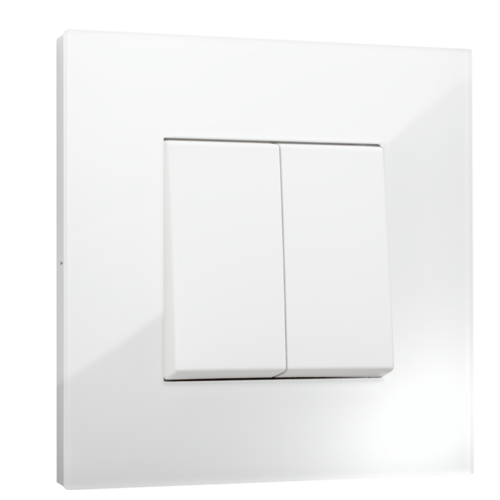

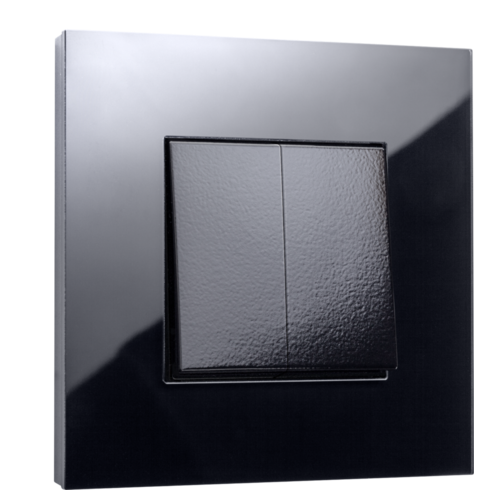

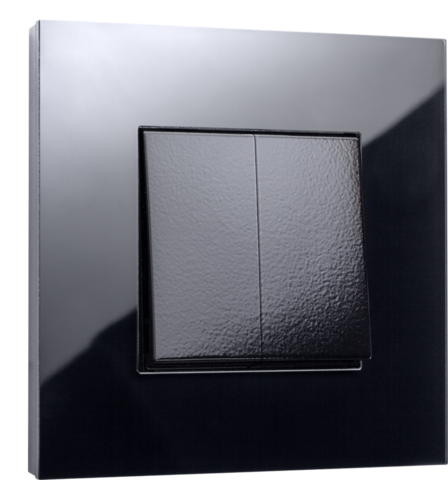

Tweevoudige wisselschakelaar

  • centerafstand: 71 mm

Productdetails

Dit product bestaat uit verschillende onderdelen. Je vindt hieronder een overzicht van de samenstellende artikels.
Technische datasheets
Keuringscertificaten
CE-markering certificaten

Sokkel voor dubbele wisselschakelaar, 10 AX/250 Vac, insteekklemmen

Referentiecode
170-72615

Mechanisme voor een dubbele wisselschakelaar, met schroefbevestiging. Wisselschakelaars gebruik je om één lamp van op twee verschillende plaatsen te bedienen. Een afwerkingsset en een afdekplaat in een kleur naar keuze moet afzonderlijk besteld worden.

Dit artikel wordt beschermd door ten minste één octrooi (aanvraag). Zie www.niko.eu/innovation voor meer informatie over octrooien.

Productomschrijving

Sokkel voor dubbele wisselschakelaar, 10 AX/250 Vac, insteekklemmen.

  • Functie: – schakelaar
    • blokvormige zilvercontacten (cadmiumvrij) in kruisvorm opgesteld
  • Aantal bedieningsknoppen: 1 bedieningsknop
  • Maximale nominale waarde vermogenschakelaar: 16 A (beperkt door nationale regelgeving voor installaties)
  • Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
  • Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
  • SBLload: 100 W
  • Materiaal sokkel
    • ureumformaldehyde (UF) met hoge hitteresistentie
    • wit RAL9010 (bij benadering)
  • Inbouwraam
    • metaaldikte 1 mm
    • na het snijden verzinkt op alle zijden, ook op de snijzijden
    • met 4 inloopsleuven met schroefgat van 7 mm
    • met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
  • Vereist type inbouwdoos
    • diepte: min. 40 mm (incl. bedradingsruimte)
    • klauw/schroefbevestiging: 60 mm
    • binnendiameter doos: 60 mm
    • meervoudige dozen centerafstand horizontaal: 71 mm
    • meervoudige dozen centerafstand verticaal: 71 mm
  • Bevestigingswijze
    • met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
  • Centerafstand
    • horizontale koppeling en verticale koppeling met centerafstand 71 mm
    • horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
    • extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
  • Opzetboord: 4 rechthoekige openingen (7 x 2,5 mm) die, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm kunnen opvangen, zodat de afdekplaat alsnog perfect tegen de muur kan aansluiten
  • Draadaansluiting
    • contactbussen uitgerust met insteekklemmen voor het vastklemmen van de draden
  • Draadcapaciteit
    • alle aansluitklemmen aan de bovenzijde van de sokkel
    • tot 2 x 2,5 mm² draad per aansluitklem
  • Ontmantelingslengte
    • 8 mm ontmantelingslengte
    • onuitwisbare aanduiding achterzijde: ontmantelingslengte en aansluitschema
    • onuitwisbare aanduiding voorzijde: klemmenaanduiding en schakelsymbool
  • Verlichtingselement
    • de sokkel is voorzien van 2 rechthoekige nissen voor verlichtingselementen
    • linkse en rechtse nis: inklikken van verlichtingselementen met draadjes
  • Omgevingstemperatuur: -5 – +40 °C
  • Afmetingen (HxBxD): 73 x 73 mm
  • Keurmerken: KEMA
  • Markering: CE

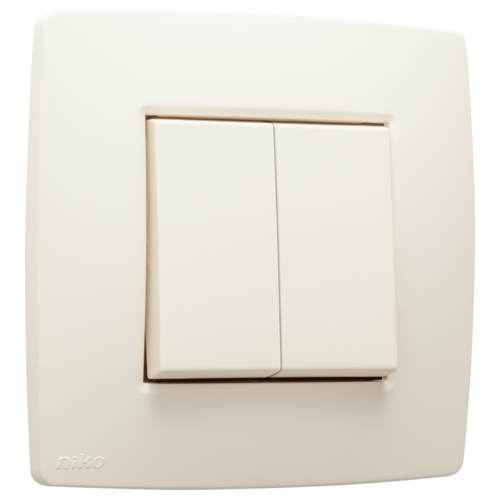

Afwerkingsset voor serieschakelaar, wisselschakelaar + drukknop N.O., dubbele wisselschakelaar of dubbele drukknop N.O. of N.G. , cream

Referentiecode
100-61505

Afwerkingsset met twee toetsen. Geschikt voor een schakelaar of drukknop om verschillende lichtpunten in één of meer ruimtes te bedienen. Afwerkingskleur: cream

  • 100-61505
    Kleuren cream
    Referentiecode 100-61505
  • 101-61505
    Kleuren white
    Referentiecode 101-61505
  • 102-61505
    Kleuren light grey
    Referentiecode 102-61505
  • 111-61505
    Kleuren bright white
    Referentiecode 111-61505
  • 121-61505
    Kleuren sterling coated
    Referentiecode 121-61505
  • 122-61505
    Kleuren anthracite coated
    Referentiecode 122-61505
  • 123-61505
    Kleuren bronze coated
    Referentiecode 123-61505
  • 124-61505
    Kleuren dark brown coated
    Referentiecode 124-61505
  • 154-61505
    Kleuren white coated
    Referentiecode 154-61505
  • 157-61505
    Kleuren champagne coated
    Referentiecode 157-61505
  • 161-61505
    Kleuren black coated
    Referentiecode 161-61505
  • 200-61505
    Kleuren piano black coated
    Referentiecode 200-61505
  • 220-61505
    Kleuren blue grey coated
    Referentiecode 220-61505
  • 221-61505
    Kleuren gold coated
    Referentiecode 221-61505

Afwerkingsset met dubbele lens voor serieschakelaar, wisselschakelaar + drukknop N.O., dubbele wisselschakelaar of dubbele drukknop N.O. of N.G., cream

Referentiecode
100-61507

Afwerkingsset met twee toetsen, elk met hun eigen lens. Geschikt voor een schakelaar of drukknop om verschillende lichtpunten in één of meer ruimtes te bedienen. Achter de lens kan je een compacte ledmodule plaatsen zodat je vlot ziet wanneer een licht ingeschakeld is. Afwerkingskleur: cream.

  • 100-61507
    Kleuren cream
    Referentiecode 100-61507
  • 101-61507
    Kleuren white
    Referentiecode 101-61507
  • 102-61507
    Kleuren light grey
    Referentiecode 102-61507
  • 121-61507
    Kleuren sterling coated
    Referentiecode 121-61507
  • 122-61507
    Kleuren anthracite coated
    Referentiecode 122-61507
  • 123-61507
    Kleuren bronze coated
    Referentiecode 123-61507
  • 124-61507
    Kleuren dark brown coated
    Referentiecode 124-61507
  • 154-61507
    Kleuren white coated
    Referentiecode 154-61507
  • 157-61507
    Kleuren champagne coated
    Referentiecode 157-61507
  • 161-61507
    Kleuren black coated
    Referentiecode 161-61507
  • 200-61507
    Kleuren piano black coated
    Referentiecode 200-61507
  • 220-61507
    Kleuren blue grey coated
    Referentiecode 220-61507
  • 221-61507
    Kleuren gold coated
    Referentiecode 221-61507
