Passtukken

Raadpleeg ook de tabel in de technische pagina's achteraan dit hoofstuk voor datacomaansluitingen voor andere RJ-connectoren.

Accessoires

Technische datasheets
Technische handleiding
CE-markering certificaten

Passtuk 9.1 enkel vlak voor RJ-connectoren 650-450xx

Referentiecode
170-65901

Passtuk 9.1 is een adaptiestuk voor het inpassen van een enkelvoudige, vlakke RJ-connector 650-450xx in het 45x45-inbouwraam.

Productomschrijving

Passtuk 9.1 enkel vlak voor RJ-connectoren 650-450xx

  • Afmetingen (HxBxD): 20.7 x 44.8 x 20.1 mm
  • Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
  • Markering: CE

Passtuk 1 voor data-outlet(s)

Referentiecode
170-65101

Passtuk 1 kan gebruikt worden voor installatie voor 1 outlet en kan gebruikt worden voor oa. AMP, Siemon, Nexans, Brandon)

Passtuk 2 voor data-outlet(s)

Referentiecode
170-65201

Passtuk 2 kan gebruikt worden voor installatie voor 1 outlet en kan gebruikt worden voor oa.Systimax

Passtuk 5 voor data-outlet(s)

Referentiecode
170-65501

Passtuk 5 is bestemd voor een enkele outlet en kan gebruikt worden oa Krone, Kerpen, Radiall en Gigamedia

Passtuk 6 voor data-outlet(s)

Referentiecode
170-65601

Passtuk 6 is bestemd voor een enkele outlet en kan gebruikt worden oa Panduit

Passtuk 7 voor data-outlet(s)

Referentiecode
170-65701

Passtuk 7 is bestemd voor een enkele outlet en kan gebruikt worden oa CAE, Multimedia Connect/MMC, Abitana, Prysmian,Molex.

Technische datasheets
Technische handleiding
CE-markering certificaten

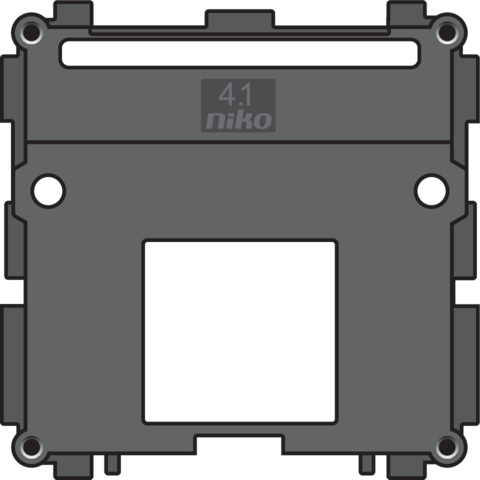

Passtuk 4 voor data-outlet(s)

Referentiecode
170-65401

Passtuk 4 is bestemd voor een data outlet voor Niko

Productomschrijving

Passtuk 4 voor data-outlet(s)

Het passtuk is op de voorzijde en achterzijde voorzien van de onuitwisbare gravure 4.1. Het is geschikt om 1 outlet van Niko te integreren. De outlet wordt langs de achterzijde in het passtuk geklikt.Het passtuk is vervaardigd uit donkergrijze pc+asa, voldoet aaneen gloeidraadproef van 650°C en is halogeenvrij.Op de 4 hoeken is het passtuk voorzien van nokken die ervoor zorgen dat de centraalplaat perfect wordt gepositioneerd t.o.v. het passtuk. Tevens heeft het passtuk aan de linker- en rechterzijde snaphaken voor het vasthouden van de centraalplaat.Het passtuk kan geklikt worden in een inbouwraam 45x45mm, een installatiekanaal met dekselhoogte 45mmof een lege Mini-Patch verdeler met 45x45mm-opening en wordt afgewerkt met een vlakke centraalplaat voor 1 outlet (al dan niet met een doorzichtig tekstveld).Afmetingen passtuk 4.1: 45x45mm

  • Afmetingen (HxBxD): 45 x 45 x 21.1 mm
  • Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
  • Markering: CE
Technische datasheets
Technische handleiding
CE-markering certificaten

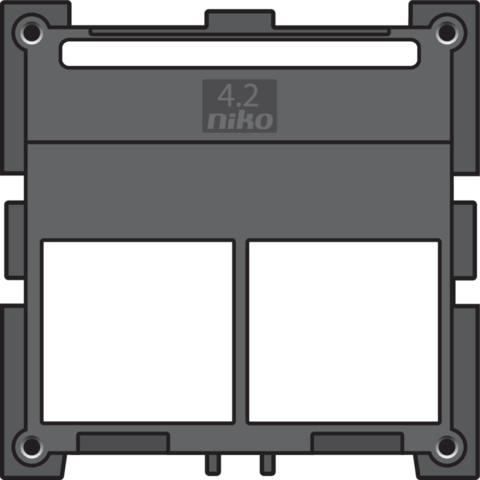

Passtuk 4 dubbel voor data-outlet(s)

Referentiecode
170-65402

Passtuk 4.2 is bestemd voor een dubbele data outlet voor Niko

Productomschrijving

Passtuk 4 dubbel voor data-outlet(s)

Het passtuk is op de voorzijde en achterzijde voorzien van de onuitwisbare gravure 4.2. Geschikt om 2 outlets van Niko te integreren. De outlets worden langs de achterzijde in het passtuk geklikt.Het passtuk is vervaardigd uit donkergrijze pc+asa, voldoet aan een gloeidraadproef van 650°C en is halogeenvrij.Op de 4 hoeken is het passtuk voorzien van nokken die ervoor zorgen dat de centraalplaat perfect wordt gepositioneerd t.o.v. het passtuk. Tevens heeft het passtuk aan de rechter- en linkerzijde snaphaken voor het vasthouden van de centraalplaat.Het passtuk kan geklikt worden in een inbouwraam 45x45mm, een installatiekanaal met dekselhoogte 45mm of een lege Mini-Patch verdeler met 45x45mm-opening en wordt afgewerkt met een vlakke centraalplaat voor 2 outlets (al dan niet met eendoorzichtig tekstveld).Afmetingen passtuk 4.2: 45x45mm

  • Afmetingen (HxBxD): 45 x 45 x 17.7 mm
  • Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
  • Markering: CE
Technische datasheets
Technische handleiding
CE-markering certificaten

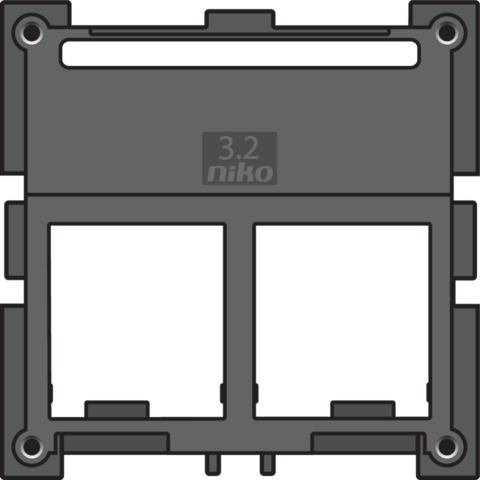

Passtuk 3 dubbel voor data-outlet(s)

Referentiecode
170-65302

Passtuk 3.2 is bestemd voor een dubbele outlet

Productomschrijving

Passtuk 3 dubbel voor data-outlet(s)

Het passtuk is op de voorzijde en achterzijde voorzien van de onuitwisbare gravure 3.2. De outlets worden langs de achterzijde in het passtuk geklikt.Het passtuk is vervaardigd uit donkergrijze pc+asa, voldoet aan een gloeidraadproef van 650°C en is halogeenvrij.Op de 4 hoeken is het passtuk voorzien van nokken die ervoor zorgen dat de centraalplaat perfect wordt gepositioneerd t.o.v. het passtuk. Tevens heeft het passtuk aan de rechter- en linkerzijde snaphaken voor het vasthouden van de centraalplaat.Het passtuk kan geklikt worden in een inbouwraam 45x45mm, een installatiekanaal metdekselhoogte 45mm of een lege Mini-Patch verdeler met 45x45mm-opening en wordt afgewerkt met een vlakke centraalplaat voor 2 outlets (al dan niet met een doorzichtig tekstveld). Afmetingen passtuk 3.2: 45x45mm

  • Afmetingen (HxBxD): 45 x 45 x 21.1 mm
  • Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
  • Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
  • Markering: CE
Technische datasheets
Technische handleiding
CE-markering certificaten

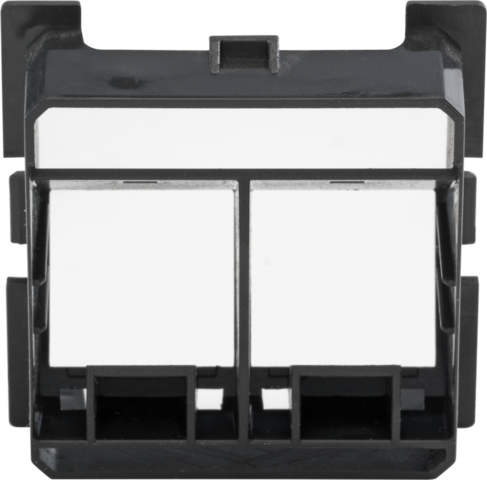

Passtuk 9.1 dubbel schuin voor RJ-connectoren 650-450xx

Referentiecode
170-65904

Passtuk 9.1 is het tweevoudig schuin adaptiestuk voor het inpassen van RJ-connectoren 650-450xx in het 45x45-inbouwraam.

Productomschrijving

Passtuk 9.1 dubbel schuin voor RJ-connectoren 650-450xx

  • Afmetingen (HxBxD): 45 x 45 x 21.1 mm
  • Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
  • Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
  • Markering: CE
Technische datasheets
Technische handleiding
CE-markering certificaten

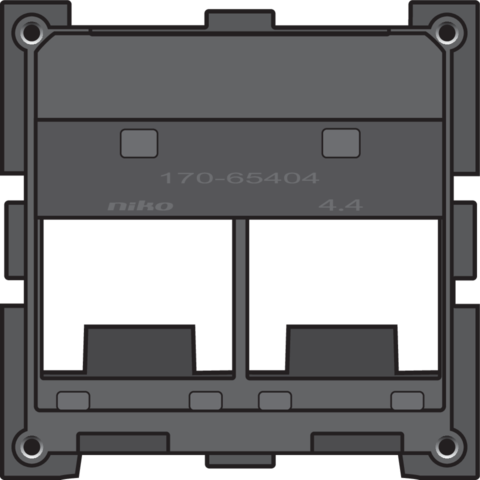

Passtuk 4 dubbel voor data-outlet(s)

Referentiecode
170-65404

Passtuk 4 is bestemd voor een data outlet voor Niko en voor een schuine uitvoering

Productomschrijving

Passtuk 4 dubbel voor data-outlet(s)

Het passtuk is op de voorzijde en achterzijde voorzien van de onuitwisbare gravure 4.4. Geschikt om 2 outlets van Niko te integreren. De outlets worden langs de achterzijde in het passtuk geklikt. Het passtuk is vervaardigd uit donkergrijze pc+asa, voldoet aan een gloeidraadproef van 650°C en is halogeenvrij.Op de 4 hoeken is het passtuk voorzien van nokken die ervoor zorgen dat de centraalplaat perfect wordt gepositioneerd t.o.v. het passtuk. Tevens heeft het passtuk snaphaken voor het vasthouden van de centraalplaat.Het passtuk kan geklikt worden in een inbouwraam 45x45mm en wordt afgewerkt met een centraalplaat voor schuine uitvoering voor 2 outlets (met een doorzichtig tekstveld).Afmetingen passtuk 4.4: 45x45mm

  • Afmetingen (HxBxD): 45 x 45 x 18.5 mm
  • Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
  • Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
  • Markering: CE
