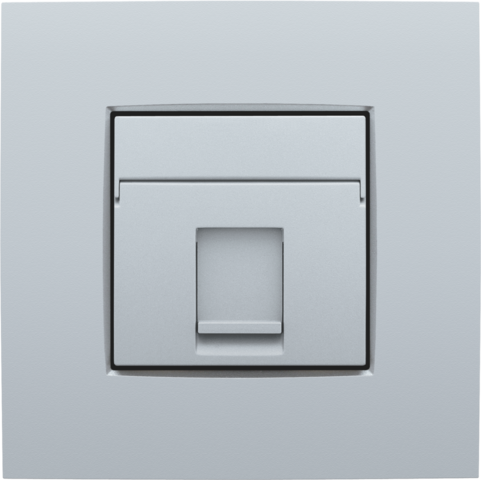

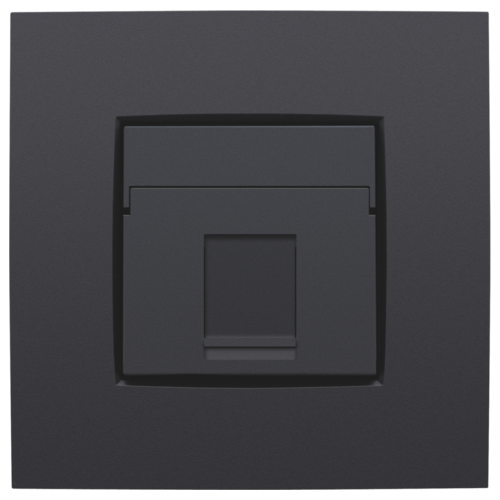

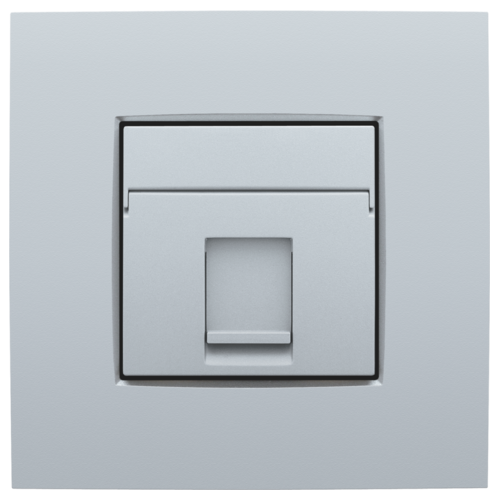

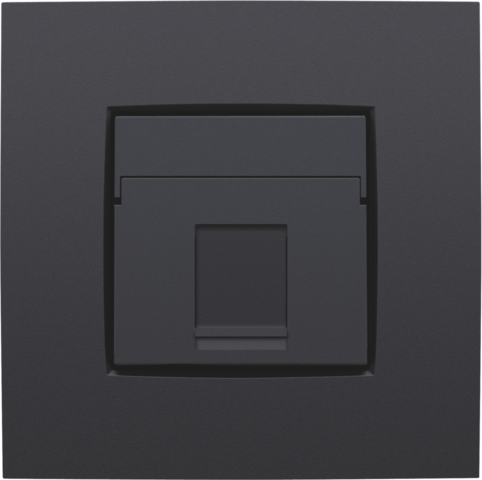

1 x RJ11 UTP, vlakke uitvoering

Incl. passtuk 9.1 en één connector

Productdetails

Dit product bestaat uit verschillende onderdelen. Je vindt hieronder een overzicht van de samenstellende artikels.
Technische datasheets
CE-markering certificaten

1 RJ11-aansluiting UTP, vlakke uitvoering, incl. inbouwraam 71 x 71 mm met schroefbevestiging

Referentiecode
170-75213

Dit mechanisme met 1 RJ11-aansluitpunt dient om 1 telefoontoestel aan te sluiten. Het wordt in sterconfiguratie aangesloten op de centrale aansluitkast. Het inbouwraam heeft binnenafmetingen 45x45mm en buitenafmetingen 71 x 71 mm en is voorzien van schroefbevestiging. Een afwerkingsset en afdekplaat in een kleur naar keuze moet afzonderlijk besteld worden.

Dit artikel wordt beschermd door ten minste één octrooi (aanvraag). Zie www.niko.eu/innovation voor meer informatie over octrooien.

Productomschrijving

1 RJ11-aansluiting UTP, vlakke uitvoering, incl. inbouwraam 71 x 71 mm met schroefbevestiging.

  • Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
  • De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
  • Afmetingen (HxBxD): 73 x 73 x 33.2 mm
  • Markering: CE

Universele sokkel voor functies van 45 x 45 mm.

  • Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
  • Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
  • Inbouwraam
    • metaaldikte 1 mm
    • na het snijden verzinkt op alle zijden, ook op de snijzijden
    • met 4 inloopsleuven met schroefgat van 7 mm
    • met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
  • Bevestigingswijze
    • met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
  • Centerafstand
    • horizontale koppeling en verticale koppeling met centerafstand 71 mm
    • horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
    • extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
  • Opzetboord: Het inbouwraam is bovenaan en onderaan voorzien van een donkergrijze opzetboord van kunststof. Deze boord is vervaardigd uit pc+asa en is via een smeltproces met het inbouwraam verbonden. De hoeken van de twee opzetboorden zijn voorzien van rechthoekige openingen (7,9 x 1,5 mm) waarin zich telkens een multipositionele snaphaak bevindt.De 4 rechthoekige openingen zorgen ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De opzetboorden zijn eveneens voorzien van 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat.
  • Omgevingstemperatuur: -5 – +40 °C
  • Afmetingen (HxBxD): 73 x 73 mm
  • Markering: CE

Passtuk 9.1 enkel vlak voor RJ-connectoren 650-450xx

  • Afmetingen (HxBxD): 20.7 x 44.8 x 20.1 mm
  • Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
  • Markering: CE

Onafgeschermde RJ11-connector

  • Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
  • Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
  • Markering: CE

Centraalplaat data 1x RJ, cream

Referentiecode
100-65100

Centraalplaatje voor 1 RJ aansluiting UTP Cat. 5E in een vlakke uitvoering. Afwerkingskleur: cream.

  • 100-65100
    Kleuren cream
    Referentiecode 100-65100
  • 101-65100
    Kleuren white
    Referentiecode 101-65100
  • 102-65100
    Kleuren light grey
    Referentiecode 102-65100
  • 121-65100
    Kleuren sterling coated
    Referentiecode 121-65100
  • 122-65100
    Kleuren anthracite coated
    Referentiecode 122-65100
  • 123-65100
    Kleuren bronze coated
    Referentiecode 123-65100
  • 124-65100
    Kleuren dark brown coated
    Referentiecode 124-65100
  • 154-65100
    Kleuren white coated
    Referentiecode 154-65100
  • 157-65100
    Kleuren champagne coated
    Referentiecode 157-65100
  • 161-65100
    Kleuren black coated
    Referentiecode 161-65100
  • 200-65100
    Kleuren piano black coated
    Referentiecode 200-65100
  • 220-65100
    Kleuren blue grey coated
    Referentiecode 220-65100
  • 221-65100
    Kleuren gold coated
    Referentiecode 221-65100

Accessoires

Technische datasheets
Technische handleiding
CE-markering certificaten

DIN-rail module met onafgeschermde RJ11-connector voor centrale montage van een RJ-aansluitpunt in de aansluitkast

Referentiecode
650-11113

Deze DIN-rail module met onafgeschermde RJ11-connector dient voor centrale montage van een RJ-aansluitpunt in de aansluitkast.

Productomschrijving

DIN-rail module met onafgeschermde RJ11-connector voor centrale montage van een RJ-aansluitpunt in de aansluitkast

  • Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
  • Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
  • Markering: CE
