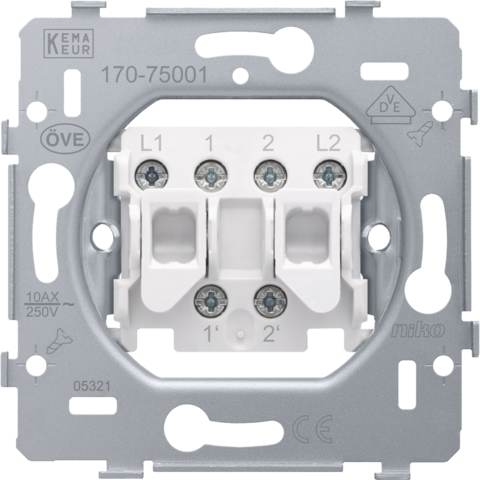

Sokkel voor tweevoudige drukknop N.O. of N.G., 10 A/250 Vac, schroefklemmen

Mechanisme voor een drukknop N.O. of N.G. met twee toetsen, met schroefbevestiging. Een afwerkingsset en een afdekplaat in een kleur naar keuze moet afzonderlijk besteld worden.

Dit artikel wordt beschermd door ten minste één octrooi (aanvraag). Zie www.niko.eu/innovation voor meer informatie over octrooien.

Sokkel voor tweevoudige drukknop N.O. of N.G., 10 A/250 Vac, schroefklemmen.

• Functie: – drukknop
  • blokvormige zilvercontacten (cadmiumvrij) in kruisvorm opgesteld
• Aantal bedieningsknoppen: 2 bedieningsknoppen
• Maximale nominale waarde vermogenschakelaar: 16 A (beperkt door nationale regelgeving voor installaties)
• Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
• Materiaal sokkel
  • ureumformaldehyde (UF) met hoge hitteresistentie
  • wit RAL9010 (bij benadering)
• Inbouwraam
  • metaaldikte 1 mm
  • na het snijden verzinkt op alle zijden, ook op de snijzijden
  • met 4 inloopsleuven met schroefgat van 7 mm
  • met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
• Bevestigingswijze
  • met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
• Centerafstand
  • horizontale koppeling en verticale koppeling met centerafstand 71 mm
  • horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
  • extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
• Opzetboord: 4 rechthoekige openingen (7 x 2,5 mm) die, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm kunnen opvangen, zodat de afdekplaat alsnog perfect tegen de muur kan aansluiten
• Draadaansluiting
  • de contactbussen zijn uitgerust met kooiklemmen met onverliesbare schroeven met een gemengde schroefkop (Pz1 of sleuf 1 x 5 mm)
  • elke schroef heeft een schroevendraaiergeleiding die voorkomt dat de schroevendraaier van de schroefkop glijdt
• Ontmantelingslengte
  • 8 mm ontmantelingslengte
  • onuitwisbare aanduiding achterzijde: ontmantelingslengte en aansluitschema
  • onuitwisbare aanduiding voorzijde: klemmenaanduiding en schakelsymbool
• Verlichtingselement
  • de sokkel is voorzien van 2 rechthoekige nissen voor verlichtingselementen
  • linkse en rechtse nis: inklikken van verlichtingselementen met draadjes
• Omgevingstemperatuur: -5 – +40 °C
• Afmetingen (HxBxD): 73 x 73 mm
• Keurmerken: KEMA
• Markering: CE
