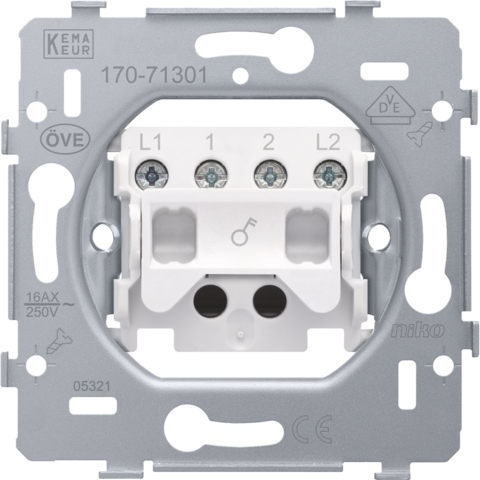

Sokkel voor een tweepolige schakelaar, tweepolige controleschakelaar of tweepolige trekschakelaar, 16 AX/250 Vac, schroefklemmen

Referentiecode
170-71301

Niet meer beschikbaar

Technische datasheets
Inspectiecertificaten
CE-markering certificaten

Beschrijving

Mechanisme voor een tweepolige schakelaar 16 A, een tweepolige controleschakelaar 16 A of een tweepolige trekschakelaar 16 A, met schroefbevestiging. Met een tweepolige schakelaar kan je een lamp of een aantal parallel geschakelde lampen kan aan- of uitschakelen. Een afwerkingsset en een afdekplaat in een kleur naar keuze moet afzonderlijk besteld worden.

Dit artikel wordt beschermd door ten minste één octrooi (aanvraag). Zie www.niko.eu/innovation voor meer informatie over octrooien.

Productomschrijving

Sokkel voor een tweepolige schakelaar, tweepolige controleschakelaar of tweepolige trekschakelaar, 16 AX/250 Vac, schroefklemmen.

  • Functie: – schakelaar
    • blokvormige zilvercontacten (cadmiumvrij) in kruisvorm opgesteld
  • Aantal bedieningsknoppen: 1 bedieningsknop
  • Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
  • Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
  • SBLload: 200 W
  • Materiaal sokkel
    • ureumformaldehyde (UF) met hoge hitteresistentie
    • wit RAL9010 (bij benadering)
  • Inbouwraam
    • metaaldikte 1 mm
    • na het snijden verzinkt op alle zijden, ook op de snijzijden
    • met 4 inloopsleuven met schroefgat van 7 mm
    • met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
  • Vereist type inbouwdoos
    • diepte: min. 40 mm (incl. bedradingsruimte)
    • klauw/schroefbevestiging: 60 mm
    • binnendiameter doos: 60 mm
    • meervoudige dozen centerafstand horizontaal: 71 mm
    • meervoudige dozen centerafstand verticaal: 71 mm
  • Bevestigingswijze
    • met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
  • Centerafstand
    • horizontale koppeling en verticale koppeling met centerafstand 71 mm
    • horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
    • extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
  • Opzetboord: 4 rechthoekige openingen (7 x 2,5 mm) die, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm kunnen opvangen, zodat de afdekplaat alsnog perfect tegen de muur kan aansluiten
  • Draadaansluiting
    • de contactbussen zijn uitgerust met kooiklemmen met onverliesbare schroeven met een gemengde schroefkop (Pz1 of sleuf 1 x 5 mm)
    • elke schroef heeft een schroevendraaiergeleiding die voorkomt dat de schroevendraaier van de schroefkop glijdt
  • Draadcapaciteit
    • alle aansluitklemmen aan de bovenzijde van de sokkel
    • tot 2 x 2,5 mm² draad per aansluitklem
  • Ontmantelingslengte
    • 8 mm ontmantelingslengte
    • onuitwisbare aanduiding achterzijde: ontmantelingslengte en aansluitschema
    • onuitwisbare aanduiding voorzijde: klemmenaanduiding en schakelsymbool
  • Verlichtingselement
    • de sokkel is voorzien van 2 rechthoekige nissen voor een verlichtingselement
    • linkse nis (vooraanzicht): inklikken van verlichtingselement met draadjes
  • Omgevingstemperatuur: -5 – +40 °C
  • Afmetingen (HxBxD): 73 x 73 mm
  • Keurmerken: KEMA
  • Markering: CE
