Dit artikel is (binnenkort) niet meer beschikbaar. Het is vervangen door:

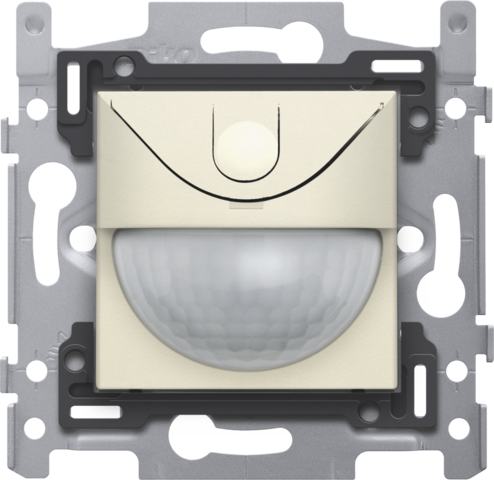

Binnenbewegingsmelder 180°, 230 V, 8 m, met potentiaalvrij contact 4 A, cream

Referentiecode
100-78021

Niet meer beschikbaar sinds maart 2019

Technische datasheets
Technische handleiding
CE-markering certificaten

Beschrijving

Met deze geïntegreerde bewegingsmelder met 1-kanaals potentiaalvrij wisselcontact van 4 A heb je een waarnemingshoek van 180° horizontaal en 60° verticaal waarin elke beweging gedetecteerd wordt. Bij een detectie van een beweging worden zoals je wenst vooraf bepaalde lichten geactiveerd.

Afwerkingskleur: cream

Productomschrijving

Binnenbewegingsmelder 180°, 230 V, 8 m, met potentiaalvrij contact 4 A, cream.

  • Functie: De bewegingsmelder heeft een waarnemingshoek van 180° horizontaal en 60° verticaal waarin elke beweging gedetecteerd wordt. Bij een detectie van een beweging worden zoals je wenst vooraf bepaalde lichten geactiveerd.
  • Kleur: cream (in de massa gekleurd, bij benadering NCS S 1005 - Y10R, RAL 1013)
  • Aansluitklemmen: 4 aansluitklemmen
  • Maximale belasting gloei- en halogeenlampen (cosφ = 1): 920 W
  • Maximale belasting fluorescentielampen (cosφ ≥ 0,5): 575 VA
  • Maximale belasting laagspanningshalogeenlampen: 575 W
  • Bereik lichtintensiteit: 2 lux – 1000 lux
  • Omgevingstemperatuur: 0 – 40 °C
  • Montagehoogte: 0.8 – 1.2 m
  • Uitschakelvertraging: 5 s – 30 min
  • Detectiebereik (PIR): 8 m horizontaal
  • Detectiehoek horizontaal: 180°
  • Detectiehoek verticaal: 60°
  • Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa. De grondstof is in de massa gekleurd.
  • Inbouwraam
    • metaaldikte 1 mm
    • na het snijden verzinkt op alle zijden, ook op de snijzijden
    • met 4 inloopsleuven met schroefgat van 7 mm
    • met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
  • Bevestigingswijze
    • met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
  • Centerafstand
    • eenvoudige en vlotte montage van één of meerdere mechanismes door de aanduiding (krijtlijn, laser..) van het midden van het inbouwraam
    • verticale koppeling centerafstand 60 mm door in elkaar schuiven van meerdere sokkels, ze vergrendelen zich automatisch
    • verticale koppeling centerafstand 71 mm d.m.v. voorgevormde lipjes onderaan, door de lipjes naar beneden te plooien over een afstand van 1 mm steunen de sokkels tegen elkaar en blijft de centerafstand gewaarborgd
    • horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
    • extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
  • Opzetboord: Het inbouwraam is bovenaan en onderaan voorzien van een donkergrijze opzetboord van kunststof. Deze boord is vervaardigd uit pc+asa en is via een smeltproces met het inbouwraam verbonden. De hoeken van de twee opzetboorden zijn voorzien van rechthoekige openingen (7,9 x 1,5 mm) waarin zich telkens een multipositionele snaphaak bevindt.De 4 rechthoekige openingen zorgen ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De opzetboorden zijn eveneens voorzien van 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat.
  • Draadaansluiting
    • de contactbussen zijn uitgerust met schroefklemmen voor het vastklemmen van de draden.
  • Draadcapaciteit
    • 2 x 1,5 mm² of 1 x 2,5 mm² per aansluitklem
  • Voedingsspanning: 230 Vac ± 10 %, 50 Hz
  • Er kan een externe drukknop of schakelaar op het apparaat aangesloten worden.
  • Je kunt de verlichting ook manueel in- en uitschakelen met de drukknop op het toestel. Na vier uur schakelt het licht automatisch uit.
  • Omgevingstemperatuur bij opslag en transport: -25 tot +70 °C
  • Afmetingen (HxBxD): 71 x 73 mm
  • Markering: CE
