Afwerkingsset op/neer voor draaischakelaar, cream

Referentiecode
100-65926
Technische datasheets
CE-markering certificaten

Beschrijving

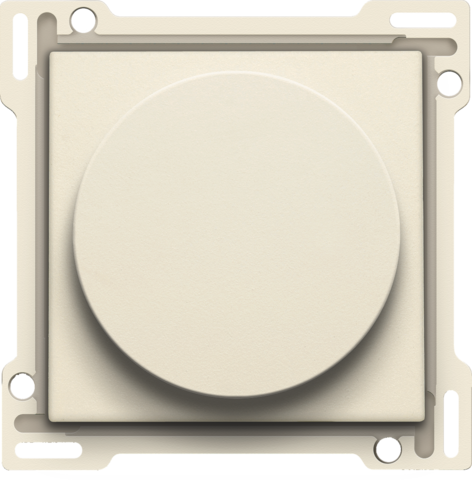

Centraalplaat met draaitoets voor rolluiksturing. De draaitoets laat toe om bvb rolluiken omhoog en omlaag te sturen. Afwerkingskleur: cream.

Lastenboek

Afwerkingsset op/neer voor draaischakelaar, cream.

  • Functie: De centraalplaat wordt op de draaischakelaar geklikt. De instelknop wordt over de bedieningsas van het mechanisme geschoven.
  • Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa. De grondstof is in de massa gekleurd.
  • Materiaal grijpring: De grijpring van de instelknop is vervaardigd uit pc+pbt en in de massa donkergrijs gekleurd.
  • Kleur: cream (in de massa gekleurd, bij benadering NCS S 1005 - Y10R, RAL 1013)
  • Opdruk: Het midden van de centraalplaat is op de bovenzijde onuitwisbaar aangeduid. De instelknop met schaalaanduiding moet tegenover deze aanduiding gepositioneerd worden. De instelknop heeft een ring waarop ‘up en down’ onuitwisbaar zijn aangebracht en wordt over de bedieningsas van de impulsgever bevestigd.
  • Demontage: De demontage gebeurt eenvoudig door het lostrekken van de centraalplaat van het mechanisme.
  • Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
  • Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
  • Brandveiligheid
    • de kunststofdelen van de centraalplaat zijn zelfdovend (voldoen aan een gloeidraadproef van 650 °C)
    • de kunststofdelen van de centraalplaat zijn halogeenvrij
  • Afmetingen afwerking: 45 x 45 mm (HxB)
  • Afmetingen (HxBxD): 55.8 x 55.8 x 21 mm
  • Markering: CE
Alternatieve kleuren
  • 100-65926
    Kleuren cream
    Referentiecode 100-65926
  • 101-65926
    Kleuren white
    Referentiecode 101-65926
  • 102-65926
    Kleuren light grey
    Referentiecode 102-65926
  • 121-65926
    Kleuren sterling coated
    Referentiecode 121-65926
  • 122-65926
    Kleuren anthracite coated
    Referentiecode 122-65926
  • 123-65926
    Kleuren bronze coated
    Referentiecode 123-65926
  • 124-65926
    Kleuren dark brown coated
    Referentiecode 124-65926
  • 154-65926
    Kleuren white coated
    Referentiecode 154-65926
  • 157-65926
    Kleuren champagne coated
    Referentiecode 157-65926
  • 161-65926
    Kleuren black coated
    Referentiecode 161-65926
  • 200-65926
    Kleuren piano black coated
    Referentiecode 200-65926
  • 220-65926
    Kleuren blue grey coated
    Referentiecode 220-65926
  • 221-65926
    Kleuren gold coated
    Referentiecode 221-65926
