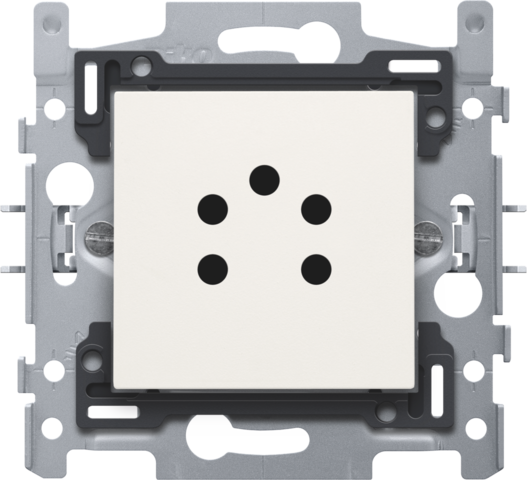

Telefooncontactdoos 5-polig

Mechanisme voor een contactdoos voor aansluiting van een 5-polige telefoonstekker, met klauwbevestiging. Een afwerkingsset en een afdekplaat in een kleur naar keuze moet afzonderlijk besteld worden.

Dit artikel wordt beschermd door ten minste één octrooi (aanvraag). Zie www.niko.eu/innovation voor meer informatie over octrooien.

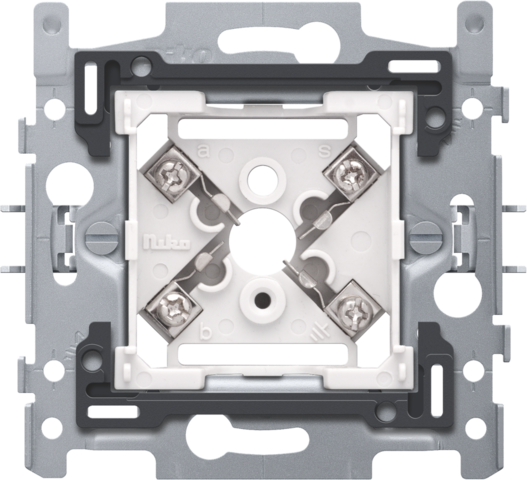

Sokkel voor 5-polige telefooncontactdoos, klauwbevestiging.

• Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
• Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
• Materiaal sokkel
  • ABS
  • lichtgrijs RAL7035
  • voldoet aan gloeidraadproef van 550 °C
  • halogeenvrij
• Inbouwraam
  • metaaldikte 1 mm
  • na het snijden verzinkt op alle zijden, ook op de snijzijden
  • met 4 inloopsleuven met schroefgat van 7 mm
  • met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
• Bevestigingswijze
  • eenvoudige bevestiging in inbouwdoos met grijpvlakken
  • met klauwen die opengedraaid worden d.m.v. schroeven met een gemengde schroefkop (Pz1 of sleuf 1 x 5 mm), voor bevestiging in inbouwdoos met grijpvlakken
  • ingrijpdiepte klauwen: 31 mm
  • klauwen kunnen in hun oorspronkelijke positie teruggeduwd worden
  • klauwen kunnen met een schroevendraaier uitgeduwd worden
• Centerafstand
  • eenvoudige en vlotte montage van één of meerdere mechanismes door de aanduiding (krijtlijn, laser..) van het midden van het inbouwraam
  • verticale koppeling centerafstand 60 mm door in elkaar schuiven van meerdere sokkels, ze vergrendelen zich automatisch
  • verticale koppeling centerafstand 71 mm d.m.v. voorgevormde lipjes onderaan, door de lipjes naar beneden te plooien over een afstand van 1 mm steunen de sokkels tegen elkaar en blijft de centerafstand gewaarborgd
  • horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
  • extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
• Opzetboord: Het inbouwraam is bovenaan en onderaan voorzien van een donkergrijze opzetboord van kunststof. Deze boord is vervaardigd uit pc+asa en is via een smeltproces met het inbouwraam verbonden. De hoeken van de twee opzetboorden zijn voorzien van rechthoekige openingen (7,9 x 1,5 mm) waarin zich telkens een multipositionele snaphaak bevindt.De 4 rechthoekige openingen zorgen ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De opzetboorden zijn eveneens voorzien van 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat.
• Draadaansluiting
  • alle aansluitklemmen bevinden zich aan de binnenzijde van de sokkel
  • aansluitklemmen met gemengde schroefkop (kruis–sleuf 1 x 5 mm).
• Draadcapaciteit
  • 4 x 0,6 mm² per aansluitklem
• Ontmantelingslengte
  • 14 mm ontmantelingslengte
  • onuitwisbare aanduiding binnenzijde: klemmenaanduiding
• Omgevingstemperatuur: -5 – +40 °C
• Afmetingen (HxBxD): 71 x 73 mm
• Markering: CE

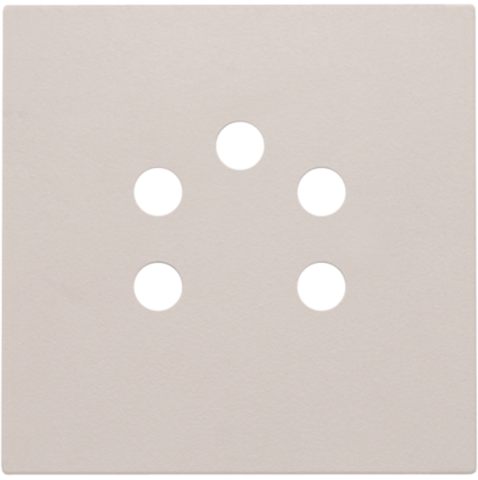

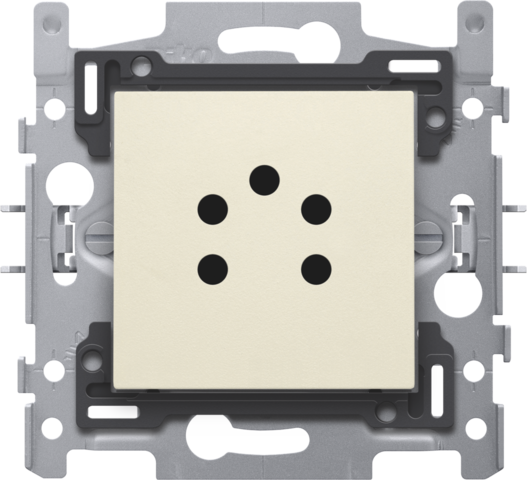

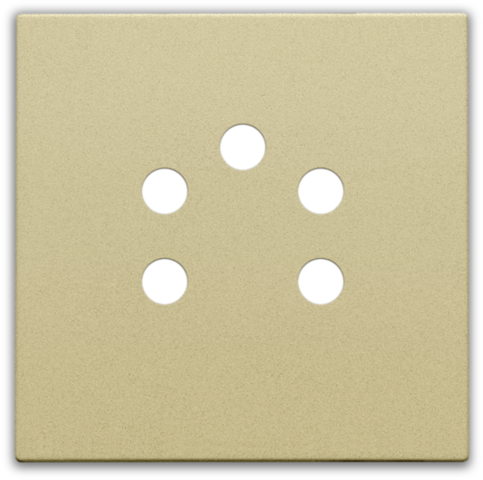

Centraalplaat voor de telefooncontactdoos is 5 polig en Belgacom gekeurd. Afwerkingskleur: cream.
