Stap 4
Schakeling identificeren
Identificeer per lichtpunt het type dimmer of schakelaar . Zo weet je in de volgende stap hoe je de klassieke dimmer of schakelaar kunt vervangen door een geconnecteerde dimmer.
Opmerking: Hier vind je een overzicht van de meest voorkomende dimmers en schakelaars van Niko (in het assortiment sinds 2006) die je kunt vervangen door een geconnecteerde dimmer. Deze voorbeelden kunnen je ook helpen om oudere dimmers of producten van andere merken te vervangen. Dan kan de opbouw wel anders zijn en kunnen de aansluitklemmen op andere plaatsen zitten.
Klassieke schakelaar(s) zonder dimfunctie

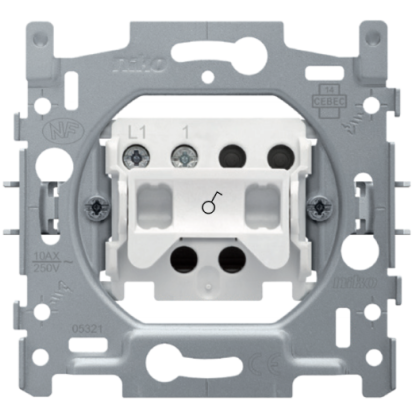

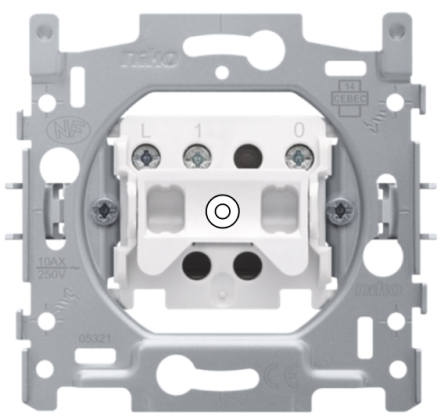

Enkelpolige schakelaar
Twee aansluitklemmen

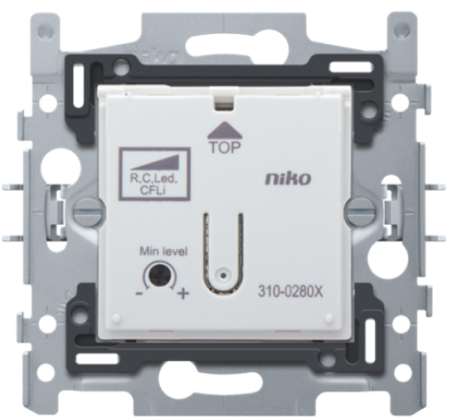

Eén bedieningspunt met drukknopdimmer

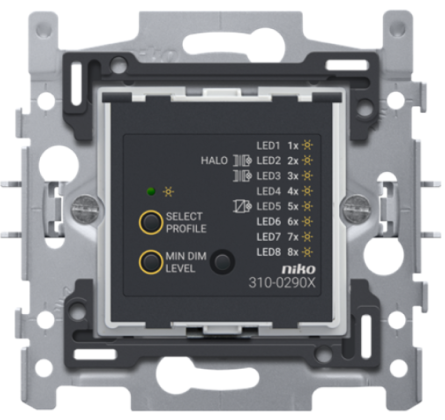

2-draads, 3 - 300 W, CAB-ontstoring
-
Een dimmer met geïntegreerde CAB-ontstoring haalt zoveel mogelijk storende signalen uit het net om de lampen zonder flikkeren of brommen te laten branden.

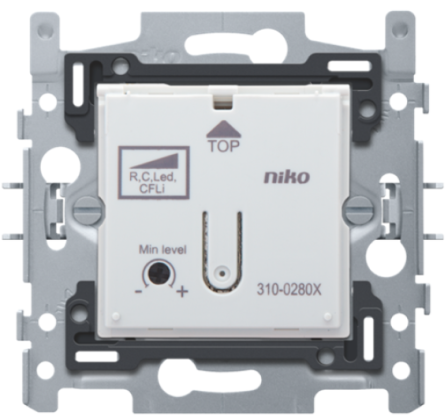

3-draads, 2 - 100 W

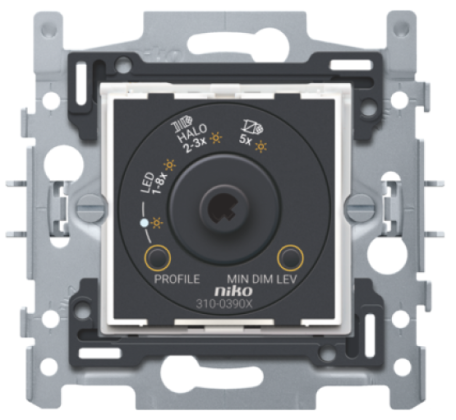

Eén bedieningspunt met draaiknopdimmer

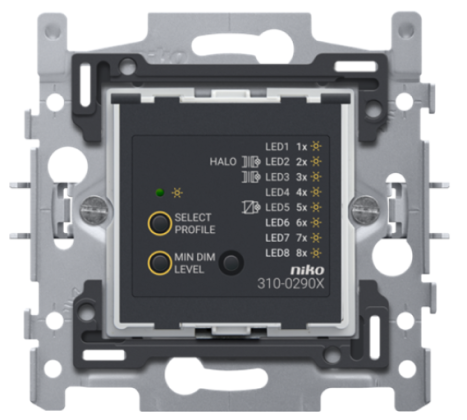

2-draads, 3 - 300 W, CAB-ontstoring

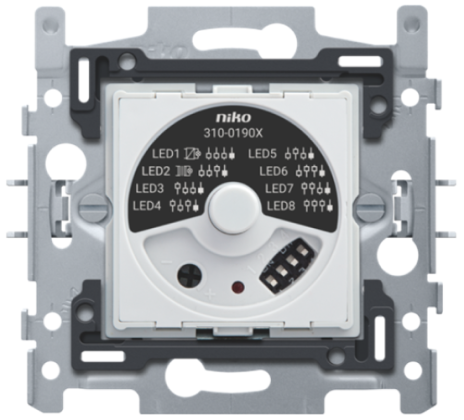

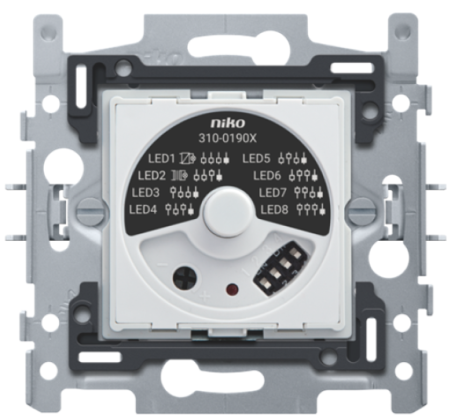

3-draads, 5 - 325 W, CAB-ontstoring

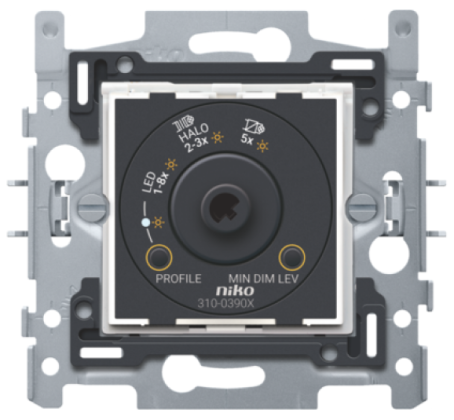

Meerdere bedieningspunten met minstens één draaiknop
2-draads, 3 - 300 W, CAB-ontstoring+

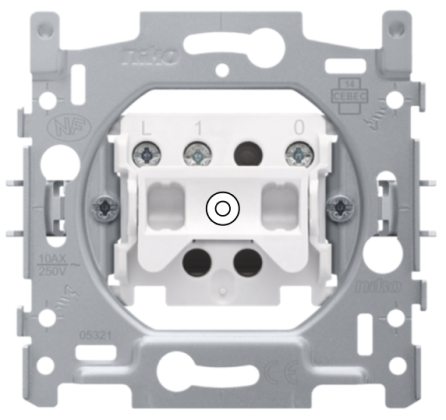

Eén of meer klassieke drukknoppen
3-draads, 5 - 325 W, CAB-ontstoring
+

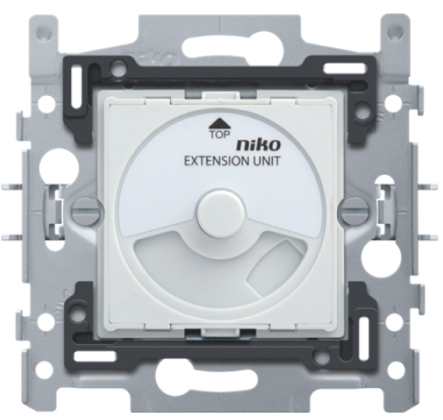

Eén of meer draaiknopextensies, 3-draads, CAB-ontstoring
Meerdere bedieningspunten met drukknoppen
2-draads, 3 - 300 W, CAB-ontstoring+

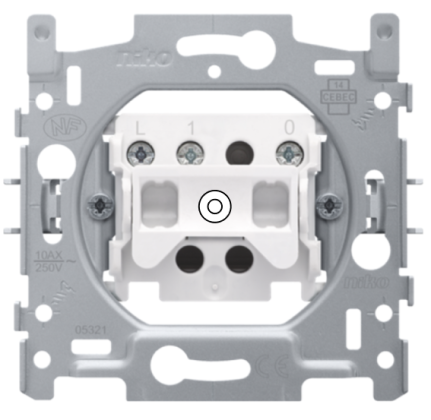

Eén of meer klassieke drukknoppen
3-draads, 2 - 100 W
+
Eén of meer klassieke drukknoppen
