Dit artikel is (binnenkort) niet meer beschikbaar. Het is vervangen door:

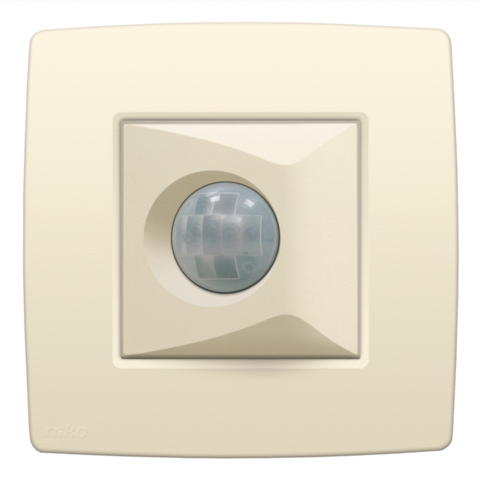

Binnenbewegingsmelder 110°, 6 m, 3-draads (relais), sokkel en afwerkingsset, cream

Referentiecode
100-00700

Niet meer beschikbaar sinds juni 2019

Technische handleiding
CE-markering certificaten

Beschrijving

Deze inbouwbewegingsmelder is uiterst geschikt voor plaatsing in kleine ruimtes. Met een hoek van 110° graden schakelt deze bewegingsmelder het licht in deze ruimtes. Je kan zelf instellen hoelang je het licht laat branden. Het licht schakelt automatisch terug uit.

Afwerkingskleur: cream

Lastenboek

Binnenbewegingsmelder 110°, 6 m, 3-draads (relais), sokkel en afwerkingsset, cream.

  • Functie: De bewegingsmelder heeft een waarnemingshoek van 110° horizontaal, 20° zijdelijngs en 60° verticaal waarin elke beweging gedetecteerd wordt. Bij een detectie van een beweging worden zoals je wenst vooraf bepaalde lichten geactiveerd. Je kan zelf instellen hoelang je het licht laat branden. Het licht schakelt automatisch terug uit. Parallelschakeling van de automatische schakelaar is niet toegestaan. Uitermate geschikt voor trappenhuisfunctie.
  • Kleur: cream (in de massa gekleurd, bij benadering NCS S 1005 - Y10R, RAL 1013)
  • Maximale belasting gloei- en halogeenlampen (cosφ = 1): 1000 W
  • Maximale belasting fluorescentielampen (cosφ ≥ 0,5): 800 VA
  • Montagehoogte: 0.8 – 1.2 m
  • Uitschakelvertraging: 15 s – 20 min
  • Detectiebereik (PIR): 6 m diep en 4,5 m zijwaards
  • Detectiehoek horizontaal: 110°
  • Detectiehoek zijdelings: 20°
  • Detectiehoek verticaal: 60°
  • Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa. De grondstof is in de massa gekleurd.
  • Inbouwraam
    • metaaldikte 1 mm
    • na het snijden verzinkt op alle zijden, ook op de snijzijden
    • met 4 inloopsleuven met schroefgat van 7 mm
    • met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
  • Bevestigingswijze
    • met klauwen die opengedraaid worden d.m.v. schroeven met een sleufkop (sleuf 0,8 x 5 mm), voor bevestiging in inbouwdoos met grijpvlakken
    • ingrijpdiepte klauwen: 31 mm
    • klauwen keren volledig terug bij het losschroeven
  • Draadaansluiting
    • de contactbussen zijn uitgerust met schroefklemmen voor het vastklemmen van de draden.
  • Voedingsspanning: 230 Vac ± 10 %, 50 Hz
  • Markering: CE
