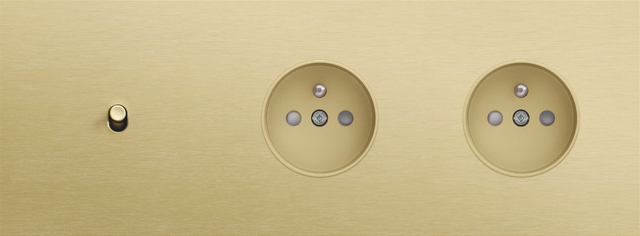

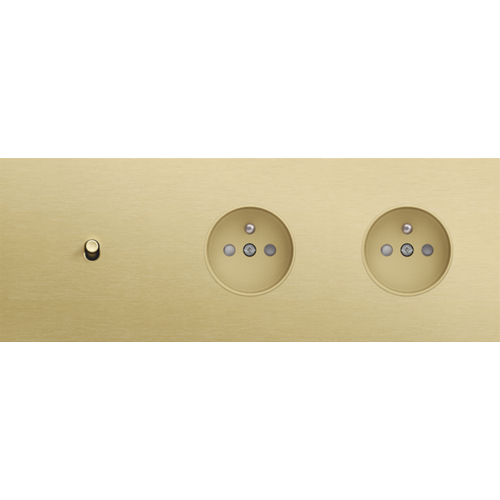

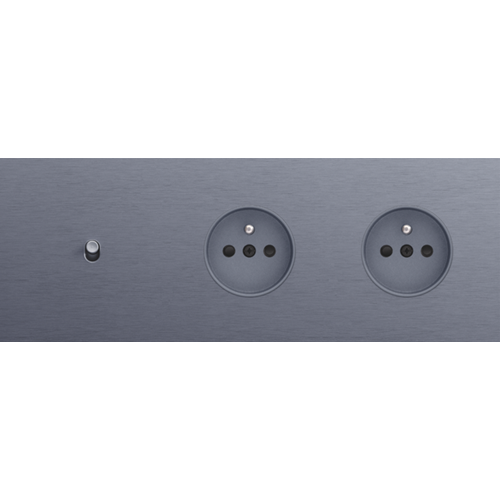

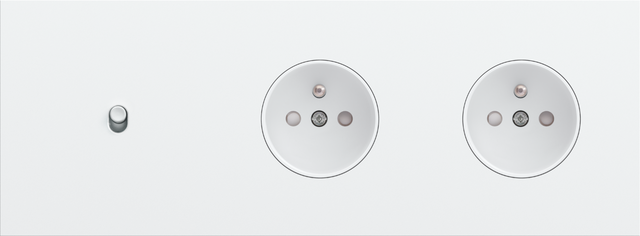

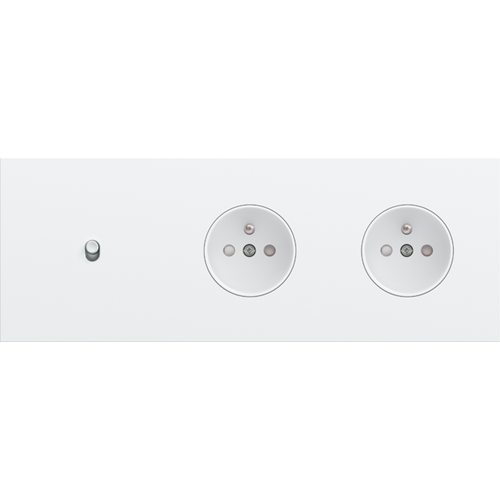

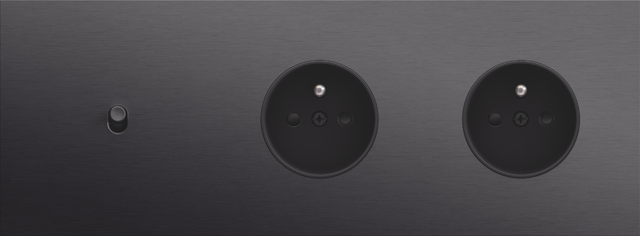

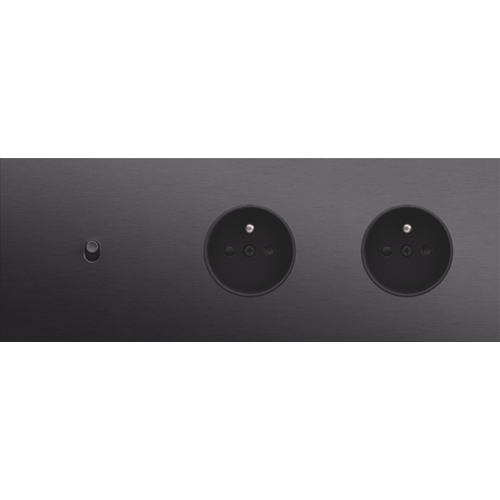

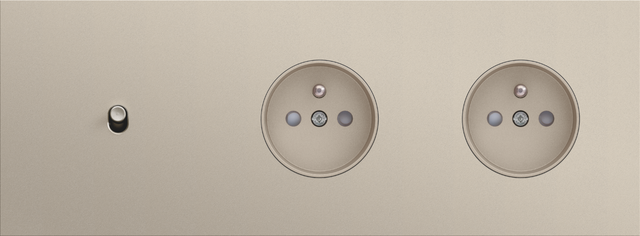

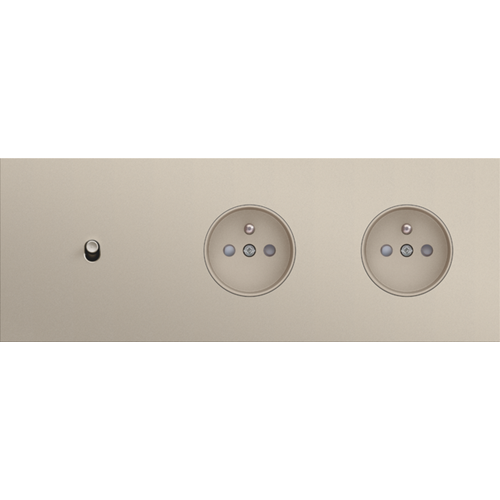

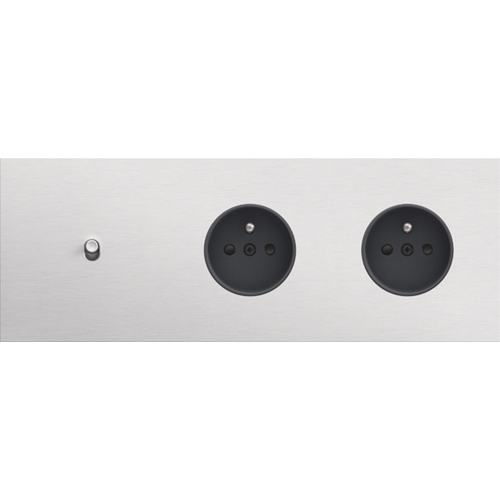

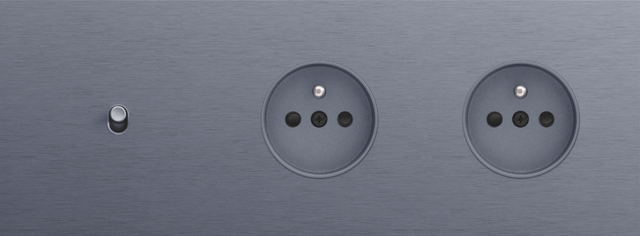

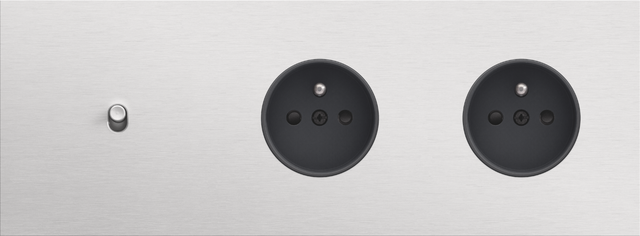

Une fonction de commutation simple et deux fonctions de prise de courant, horizontale 71 mm d'entraxe, Niko Toggle
Vous pouvez télécharger un aperçu imprimable du portefeuille complet de Niko Rocker/Niko Toggle ici. Pour plus d'informations sur la gamme de designs, visitez notre page d'inspiration.
Détails produit
Socle pour un interrupteur bipolaire, 10 AX/250 Vac, connexion rapide, fixation par griffes, à utiliser avec la gamme Niko Rocker ou Toggle
Mécanisme pour un interrupteur bipolaire, 10 AX/250 Vac. Le socle est équipé de fixation par griffes et de bornes à connexion rapide. Le socle a une profondeur de montage de 26 mm.
Avec un interrupteur bipolaire, vous pouvez allumer et éteindre une ou plusieurs lampes connectées en parallèle. Un Niko Rocker ou un Niko Toggle et la plaque de recouvrement d’une couleur au choix doivent être commandés séparément.
Socle pour un interrupteur bipolaire, 10 AX/250 Vac, connexion rapide, fixation par vis, à utiliser avec la gamme Niko Rocker ou Toggle
Mécanisme pour un interrupteur bipolaire, 10 AX/250 Vac. Le socle est équipé de fixation par vis et de bornes à connexion rapide. Le socle a une profondeur de montage de 26 mm.
Avec un interrupteur bipolaire, vous pouvez allumer et éteindre une ou plusieurs lampes connectées en parallèle. Un Niko Rocker ou un Niko Toggle et la plaque de recouvrement d’une couleur au choix doivent être commandés séparément.
Socle pour un interrupteur va-et-vient, 10 AX/250 Vac, connexion rapide, fixation par griffes, à utiliser avec la gamme Niko Rocker ou Toggle
Mécanisme pour un interrupteur va-et-vient, 10 AX/250 Vac. Le socle est équipé de fixation par griffes et de bornes à connexion rapide. Le socle a une profondeur de montage de 26 mm.
Les interrupteurs va-et-vient sont utilisés pour faire fonctionner une lampe à partir de deux endroits différents. Un Niko Rocker ou un Niko Toggle et la plaque de recouvrement d’une couleur au choix doivent être commandés séparément.
Socle pour un interrupteur va-et-vient, 10 AX/250 Vac, connexion rapide, fixation par vis, à utiliser avec la gamme Niko Rocker ou Toggle
Mécanisme pour un interrupteur va-et-vient, 10 AX/250 Vac. Le socle est équipé de fixation par vis et de bornes à connexion rapide. Le socle a une profondeur de montage de 26 mm.
Les interrupteurs va-et-vient sont utilisés pour faire fonctionner une lampe à partir de deux endroits différents. Un Niko Rocker ou un Niko Toggle et la plaque de recouvrement d’une couleur au choix doivent être commandés séparément.
Socle pour un bouton-poussoir N.O. ou N.F. avec 4 bornes de raccordement, 10 A/250 Vac, connexion rapide, fixation par vis, à utiliser avec la gamme Niko Rocker ou Toggle
Mécanisme pour un bouton-poussoir N.O. ou N.F. avec 4 bornes de raccordement, 10 A/250 Vac. Le socle est équipé de fixation par vis et de bornes à connexion rapide. Le socle a une profondeur de montage de 26 mm.
Le bouton-poussoir N.O. pu N.F. est utilisé pour créer une impulsion d'action comme entrée pour les télérupteurs et les systèmes domestiques intelligents. Un Niko Rocker ou un Niko Toggle et la plaque de recouvrement d’une couleur au choix doivent être commandés séparément.
Cahier des charges
Socle pour un bouton-poussoir N.O. ou N.F. avec 4 bornes de raccordement, 10 A/250 Vac, connexion rapide, fixation par vis, à utiliser avec la gamme Niko Rocker ou Toggle.
- Fonction: – bouton poussoir
- contacts cubiques en argent (sans cadmium) montés en forme de croix
- Nombre de boutons de commande: 1 bouton de commande
- Degré de protection: IP20
- Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
- Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
- SBLload: 100 W
- Matériau socle
- urée-formaldéhyde (UF) à résistance élevée à la chaleur
- blanc RAL9010 (par approximation)
- Cadre de montage
- épaisseur du cadre métallique : 1 mm
- galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
- avec 4 encoches avec un logement de vis de 7 mm
- avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
- Profondeur d'encastrement: 26 mm
- Méthode de fixation
- avec vis, pour une fixation facile dans une boîe d'encastrement avec des encoches
- Entraxe
- assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
- ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
- ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
- ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
- les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
- Bord de montage: 4 ouvertures rectangulaires (7 x 2,5 mm) dans le cadre de montage peuvent, si la boîte d’encastrement dépasse du plafonnage, compenser un jeu entre 1 et 1,2 mm de sorte que la plaque de recouvrement puisse malgré tout s’adapter parfaitement au mur.
- Connexion filaire
- broches de contact équipées de bornes enfichables pour fixer les fils
- Capacité de fil
- toutes les bornes de raccordement se trouvent sur le dessus du socle
- fil de max. de 2 x 2,5 mm² par borne de raccordement
- Longueur de dénudation
- longueur de dénudation de 12 mm
- indication indélébile sur l'arrière : longueur de dénudation et schéma de connexion
- indication indélébile sur l'avant : indication des bornes et symbole de connexion
- Élément d'éclairage
- le socle est pourvu de 2 niches rectangulaires pour l’intégration d'éléments d’éclairage
- niche de gauche (vue de face) : encliquetage d'un élément d'éclairage à fils
- Température d'ambiance: -5 – +40 °C
- Dimensions (HxLxP): 71 x 73 x 30 mm
- Marques de certification: NF
- Marquage: CE
Socle pour un interrupteur permutateur, 10 AX/250 Vac, connexion rapide, fixation par griffes, à utiliser avec la gamme Niko Rocker ou Toggle
Mécanisme pour un interrupteur permutateur, 10 AX/250 Vac. Le socle est équipé de fixation par griffes et de bornes à connexion rapide. Le socle a une profondeur de montage de 26 mm.
Un interrupteur permutateur peut être utilisé pour faire fonctionner une lampe à partir de trois endroits ou plus. Un Niko Rocker ou un Niko Toggle et la plaque de recouvrement d’une couleur au choix doivent être commandés séparément.
Socle pour un interrupteur permutateur, 10 AX/250 Vac, connexion rapide, fixation par vis, à utiliser avec la gamme Niko Rocker ou Toggle
Mécanisme pour un interrupteur permutateur, 10 AX/250 Vac. Le socle est équipé de fixation par vis et de bornes à connexion rapide. Le socle a une profondeur de montage de 26 mm.
Un interrupteur permutateur peut être utilisé pour faire fonctionner une lampe à partir de trois endroits ou plus. Un Niko Rocker ou un Niko Toggle et la plaque de recouvrement d’une couleur au choix doivent être commandés séparément.
Socle pour prise de courant avec broche de terre et obturateurs de protection, profondeur d'encastrement de 28,5 mm, 16 A/250 Vac, connexion rapide
Mécanisme pour une prise de courant avec broche de terre, avec fixation par vis et avec obturateurs de protection. La profondeur d’encastrement de cette prise de courant est de 28,5 mm. Un set de finition et une plaque de recouvrement d’une couleur au choix doivent être commandés séparément.
Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.
Socle pour prise de courant avec broche de terre et obturateurs de protection, profondeur d'encastrement de 28,5 mm, 16 A/250 Vac, bornes à vis
Mécanisme pour une prise de courant avec broche de terre, avec fixation par vis et avec obturateurs de protection. La profondeur d’encastrement de cette prise de courant est de 28,5 mm. Un set de finition et une plaque de recouvrement d’une couleur au choix doivent être commandés séparément.
Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.
Niko Toggle pour des fonctions de commutation simple, couleur steel white coated
Le Niko Toggle s'enclenche sur la partie commutation de la fonction de commutation simple. Enclenchez l'ensemble du Toggle sur la fonction correspondante avant de mettre en place la plaque de recouvrement Niko Toggle.
Le Niko Toggle se compose d'un connecteur à cliquet en plastique de haute qualité et durable qui fixe de façon permanente la tige. La tige est en aluminium laqué.
Set de finition pour prise de courant avec broche de terre et obturateurs de protection, pour Niko Rocker et Niko Toggle, anthracite coated
Set de finition pour prise de courant avec broche de terre et obturateurs de protection. Cette plaque centrale doit être utilisée avec une prise de courant d'une profondeur d'encastrement de 28,5 mm et une plaque de recouvrement de prise de courant Niko Rocker ou Niko Toggle. Le set de finition est doté d'une vis noire et d'obturateurs de protection noirs qui s'harmonisent avec le reste du set de finition. Couleur de finition: anthracite coated.
Plaque de recouvrement triple, horizontale 71 mm d'entraxe, pour une fonction de commutation simple et deux fonctions de prise de courant, Niko Toggle steel white coated
La plaque de recouvrement triple Niko Toggle, à orientation horizontale, s'enclenche sur une fonction de commutation simple et deux fonctions de prise de courant qui ont été installées horizontalement les unes à côté des autres avec un entraxe de 71 mm. La plaque de recouvrement se combine avec toute barre Niko Toggle disponible pour une fonction de commutation simple et un set de finition pour prise de courant Niko Rocker et Niko Toggle et Niko Toggle. Elle se compose d'un cadre supérieur, d'un guide lumineux et d'un cadre inférieur qui sont interconnectés mécaniquement. Le cadre supérieur est en acier. Le cadre inférieur est en polycarbonate (PC) blanc + acrylique-styrène-acrylate (ASA), white coated. L'épaisseur du cadre supérieur est de 2 mm, celle du cadre inférieur de 6 mm.
Niko recommande une combinaison de design avec un set de finition dans la couleur suivante : steel white coated.
Accessoires
Unité d'éclairage avec fils, 24 V, avec LED blanc chaud de haute intensité pour interrupteurs et boutons-poussoirs
Cette unité d'éclairage est équipée d'une connexion filaire, 24 V, et d'un LED blanc chaud de haute intensité pour illuminer les interrupteurs et les boutons-poussoirs. L'usage d'un LED de haute intensité fait que ce produit ne convient qu'aux interrupteurs et boutons-poussoirs Niko Rocker et Niko Toggle.
Unité d'éclairage avec fils, 230 V, avec LED blanc chaud de haute intensité pour interrupteurs et boutons-poussoirs
Cette unité d'éclairage est équipée d'une connexion filaire, 230 V, et d'un LED blanc chaud de haute intensité pour illuminer les interrupteurs et les boutons-poussoirs. L'usage d'un LED de haute intensité fait que ce produit ne convient qu'aux interrupteurs et boutons-poussoirs Niko Toggle et Niko Rocker.
