Trois fonctions de commutation simple, verticale 71 mm d'entraxe, Niko Toggle

Mécanisme pour un interrupteur bipolaire, 10 AX/250 Vac. Le socle est équipé de fixation par vis et de bornes à connexion rapide. Le socle a une profondeur de montage de 26 mm.

Avec un interrupteur bipolaire, vous pouvez allumer et éteindre une ou plusieurs lampes connectées en parallèle. Un Niko Rocker ou un Niko Toggle et la plaque de recouvrement d’une couleur au choix doivent être commandés séparément.

Socle pour un interrupteur bipolaire, 10 AX/250 Vac, connexion rapide, fixation par vis, à utiliser avec la gamme Niko Rocker ou Toggle.

• Fonction: – interrupteur
  • contacts cubiques en argent (sans cadmium) montés en forme de croix
• Nombre de boutons de commande: 1 bouton de commande
• Degré de protection: IP20
• Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
• Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• SBLload: 100 W
• Matériau socle
  • urée-formaldéhyde (UF) à résistance élevée à la chaleur
  • blanc RAL9010 (par approximation)
• Cadre de montage
  • épaisseur du cadre métallique : 1 mm
  • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
  • avec 4 encoches avec un logement de vis de 7 mm
  • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
• Profondeur d'encastrement: 26 mm
• Type de boîte d'encastrement requis

- profondeur : min. 40 mm (espace de câblage inclus)

- fixation par griffe/vis : 60 mm

- diamètre intérieur de la boîte : 60 mm

- entraxe horizontal des boîtes multiples : 71 mm

- entraxe vertical des boîtes multiples : 60 mm

• Méthode de fixation
  • avec vis, pour une fixation facile dans une boîe d'encastrement avec des encoches
• Entraxe
  • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
  • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
  • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
  • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
  • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
• Bord de montage: 4 ouvertures rectangulaires (7 x 2,5 mm) dans le cadre de montage peuvent, si la boîte d’encastrement dépasse du plafonnage, compenser un jeu entre 1 et 1,2 mm de sorte que la plaque de recouvrement puisse malgré tout s’adapter parfaitement au mur.
• Connexion filaire
  • broches de contact équipées de bornes enfichables pour fixer les fils
• Capacité de fil
  • toutes les bornes de raccordement se trouvent sur le dessus du socle
  • fil de max. de 2 x 2,5 mm² par borne de raccordement
• Longueur de dénudation
  • longueur de dénudation de 12 mm
  • indication indélébile sur l'arrière : longueur de dénudation et schéma de connexion
  • indication indélébile sur l'avant : indication des bornes et symbole de connexion
• Élément d'éclairage
  • le socle est pourvu de 2 niches rectangulaires pour l’intégration d'éléments d’éclairage
  • niche de gauche (vue de face) : encliquetage d'un élément d'éclairage à fils
• Température d'ambiance: -5 – +40 °C
• Dimensions (HxLxP): 71 x 73 x 30 mm
• Marques de certification: NF
• Marquage: CE

Mécanisme pour un interrupteur va-et-vient, 10 AX/250 Vac. Le socle est équipé de fixation par vis et de bornes à connexion rapide. Le socle a une profondeur de montage de 26 mm.

Les interrupteurs va-et-vient sont utilisés pour faire fonctionner une lampe à partir de deux endroits différents. Un Niko Rocker ou un Niko Toggle et la plaque de recouvrement d’une couleur au choix doivent être commandés séparément.

Socle pour un interrupteur va-et-vient, 10 AX/250 Vac, connexion rapide, fixation par vis, à utiliser avec la gamme Niko Rocker ou Toggle.

• Fonction: – interrupteur
  • contacts cubiques en argent (sans cadmium) montés en forme de croix
• Nombre de boutons de commande: 1 bouton de commande
• Degré de protection: IP20
• Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
• Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• SBLload: 100 W
• Matériau socle
  • urée-formaldéhyde (UF) à résistance élevée à la chaleur
  • blanc RAL9010 (par approximation)
• Cadre de montage
  • épaisseur du cadre métallique : 1 mm
  • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
  • avec 4 encoches avec un logement de vis de 7 mm
  • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
• Profondeur d'encastrement: 26 mm
• Type de boîte d'encastrement requis

- profondeur : min. 40 mm (espace de câblage inclus)

- fixation par griffe/vis : 60 mm

- diamètre intérieur de la boîte : 60 mm

- entraxe horizontal des boîtes multiples : 71 mm

- entraxe vertical des boîtes multiples : 60 mm

• Méthode de fixation
  • avec vis, pour une fixation facile dans une boîe d'encastrement avec des encoches
• Entraxe
  • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
  • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
  • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
  • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
  • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
• Bord de montage: 4 ouvertures rectangulaires (7 x 2,5 mm) dans le cadre de montage peuvent, si la boîte d’encastrement dépasse du plafonnage, compenser un jeu entre 1 et 1,2 mm de sorte que la plaque de recouvrement puisse malgré tout s’adapter parfaitement au mur.
• Connexion filaire
  • broches de contact équipées de bornes enfichables pour fixer les fils
• Capacité de fil
  • toutes les bornes de raccordement se trouvent sur le dessus du socle
  • fil de max. de 2 x 2,5 mm² par borne de raccordement
• Longueur de dénudation
  • longueur de dénudation de 12 mm
  • indication indélébile sur l'arrière : longueur de dénudation et schéma de connexion
  • indication indélébile sur l'avant : indication des bornes et symbole de connexion
• Élément d'éclairage
  • le socle est pourvu de 2 niches rectangulaires pour l’intégration d'éléments d’éclairage
  • niche de gauche (vue de face) : encliquetage d'un élément d'éclairage à fils
• Température d'ambiance: -5 – +40 °C
• Dimensions (HxLxP): 71 x 73 x 30 mm
• Marques de certification: NF
• Marquage: CE

Mécanisme pour un bouton-poussoir N.O. ou N.F. avec 4 bornes de raccordement, 10 A/250 Vac. Le socle est équipé de fixation par vis et de bornes à connexion rapide. Le socle a une profondeur de montage de 26 mm.

Le bouton-poussoir N.O. pu N.F. est utilisé pour créer une impulsion d'action comme entrée pour les télérupteurs et les systèmes domestiques intelligents. Un Niko Rocker ou un Niko Toggle et la plaque de recouvrement d’une couleur au choix doivent être commandés séparément.

Socle pour un bouton-poussoir N.O. ou N.F. avec 4 bornes de raccordement, 10 A/250 Vac, connexion rapide, fixation par vis, à utiliser avec la gamme Niko Rocker ou Toggle.

• Fonction: – bouton poussoir
  • contacts cubiques en argent (sans cadmium) montés en forme de croix
• Nombre de boutons de commande: 1 bouton de commande
• Degré de protection: IP20
• Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
• Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• SBLload: 100 W
• Matériau socle
  • urée-formaldéhyde (UF) à résistance élevée à la chaleur
  • blanc RAL9010 (par approximation)
• Cadre de montage
  • épaisseur du cadre métallique : 1 mm
  • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
  • avec 4 encoches avec un logement de vis de 7 mm
  • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
• Profondeur d'encastrement: 26 mm
• Méthode de fixation
  • avec vis, pour une fixation facile dans une boîe d'encastrement avec des encoches
• Entraxe
  • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
  • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
  • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
  • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
  • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
• Bord de montage: 4 ouvertures rectangulaires (7 x 2,5 mm) dans le cadre de montage peuvent, si la boîte d’encastrement dépasse du plafonnage, compenser un jeu entre 1 et 1,2 mm de sorte que la plaque de recouvrement puisse malgré tout s’adapter parfaitement au mur.
• Connexion filaire
  • broches de contact équipées de bornes enfichables pour fixer les fils
• Capacité de fil
  • toutes les bornes de raccordement se trouvent sur le dessus du socle
  • fil de max. de 2 x 2,5 mm² par borne de raccordement
• Longueur de dénudation
  • longueur de dénudation de 12 mm
  • indication indélébile sur l'arrière : longueur de dénudation et schéma de connexion
  • indication indélébile sur l'avant : indication des bornes et symbole de connexion
• Élément d'éclairage
  • le socle est pourvu de 2 niches rectangulaires pour l’intégration d'éléments d’éclairage
  • niche de gauche (vue de face) : encliquetage d'un élément d'éclairage à fils
• Température d'ambiance: -5 – +40 °C
• Dimensions (HxLxP): 71 x 73 x 30 mm
• Marques de certification: NF
• Marquage: CE

Mécanisme pour un interrupteur permutateur, 10 AX/250 Vac. Le socle est équipé de fixation par vis et de bornes à connexion rapide. Le socle a une profondeur de montage de 26 mm.

Un interrupteur permutateur peut être utilisé pour faire fonctionner une lampe à partir de trois endroits ou plus. Un Niko Rocker ou un Niko Toggle et la plaque de recouvrement d’une couleur au choix doivent être commandés séparément.

Socle pour un interrupteur permutateur, 10 AX/250 Vac, connexion rapide, fixation par vis, à utiliser avec la gamme Niko Rocker ou Toggle.

• Fonction: – interrupteur
  • contacts cubiques en argent (sans cadmium) montés en forme de croix
• Nombre de boutons de commande: 1 bouton de commande
• Degré de protection: IP20
• Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
• Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• SBLload: 100 W
• Matériau socle
  • urée-formaldéhyde (UF) à résistance élevée à la chaleur
  • blanc RAL9010 (par approximation)
• Cadre de montage
  • épaisseur du cadre métallique : 1 mm
  • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
  • avec 4 encoches avec un logement de vis de 7 mm
  • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
• Profondeur d'encastrement: 26 mm
• Type de boîte d'encastrement requis

- profondeur : min. 40 mm (espace de câblage inclus)

- fixation par griffe/vis : 60 mm

- diamètre intérieur de la boîte : 60 mm

- entraxe horizontal des boîtes multiples : 71 mm

- entraxe vertical des boîtes multiples : 60 mm

• Méthode de fixation
  • avec vis, pour une fixation facile dans une boîe d'encastrement avec des encoches
• Entraxe
  • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
  • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
  • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
  • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
  • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
• Bord de montage: 4 ouvertures rectangulaires (7 x 2,5 mm) dans le cadre de montage peuvent, si la boîte d’encastrement dépasse du plafonnage, compenser un jeu entre 1 et 1,2 mm de sorte que la plaque de recouvrement puisse malgré tout s’adapter parfaitement au mur.
• Connexion filaire
  • broches de contact équipées de bornes enfichables pour fixer les fils
• Capacité de fil
  • toutes les bornes de raccordement se trouvent sur le dessus du socle
  • fil de max. de 2 x 2,5 mm² par borne de raccordement
• Longueur de dénudation
  • longueur de dénudation de 12 mm
  • indication indélébile sur l'arrière : longueur de dénudation et schéma de connexion
  • indication indélébile sur l'avant : indication des bornes et symbole de connexion
• Élément d'éclairage
  • le socle est pourvu de 2 niches rectangulaires pour l’intégration d'éléments d’éclairage
  • niche de gauche (vue de face) : encliquetage d'un élément d'éclairage à fils
• Température d'ambiance: -5 – +40 °C
• Dimensions (HxLxP): 71 x 73 x 30 mm
• Marques de certification: NF
• Marquage: CE

Le Niko Toggle s'enclenche sur la partie commutation de la fonction de commutation simple. Enclenchez l'ensemble du Toggle sur la fonction correspondante avant de mettre en place la plaque de recouvrement Niko Toggle.

Le Niko Toggle se compose d'un connecteur à cliquet en plastique de haute qualité et durable qui fixe de façon permanente la tige. La tige est en aluminium laqué.

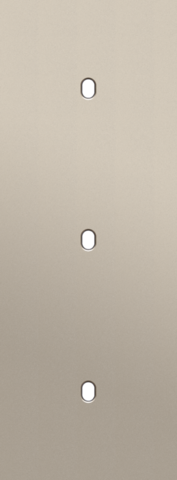

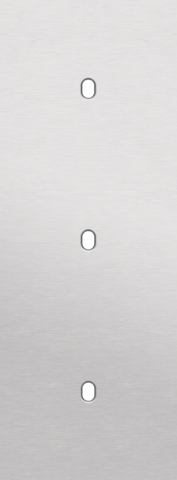

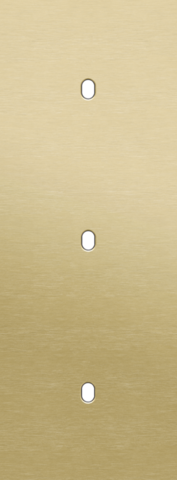

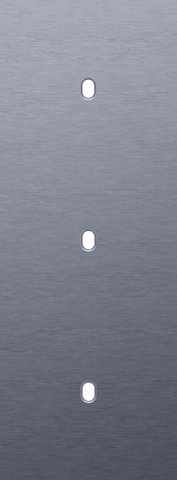

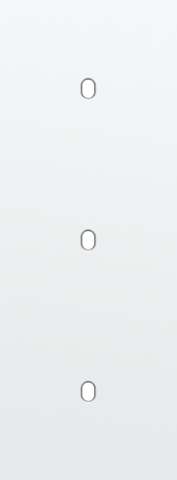

La plaque de recouvrement triple Niko Toggle, à orientation verticale, s'enclenche sur trois fonctions de commutation simple qui ont été installées horizontalement les unes à côté des autres avec un entraxe de 71 mm. La plaque de recouvrement se combine avec toute barre Niko Toggle disponible pour les fonctions de commutation simple. Elle se compose d'un cadre supérieur, d'un guide lumineux et d'un cadre inférieur qui sont interconnectés mécaniquement. Le cadre supérieur est en acier. Le cadre inférieur est en polycarbonate (PC) blanc + acrylique-styrène-acrylate (ASA), white coated. L'épaisseur du cadre supérieur est de 2 mm, celle du cadre inférieur de 6 mm.

Niko recommande une combinaison de design avec un set de finition dans la couleur suivante : steel white coated.

Cette unité d'éclairage est équipée d'une connexion filaire, 24 V, et d'un LED blanc chaud de haute intensité pour illuminer les interrupteurs et les boutons-poussoirs. L'usage d'un LED de haute intensité fait que ce produit ne convient qu'aux interrupteurs et boutons-poussoirs Niko Rocker et Niko Toggle.

Cette unité d'éclairage est équipée d'une connexion filaire, 230 V, et d'un LED blanc chaud de haute intensité pour illuminer les interrupteurs et les boutons-poussoirs. L'usage d'un LED de haute intensité fait que ce produit ne convient qu'aux interrupteurs et boutons-poussoirs Niko Toggle et Niko Rocker.
