Bouton-poussoir 24 V libre de potentiel sextuple avec LED, N.O.

Détails produit

Ce produit se compose de plusieurs pièces. Vous trouverez ci-dessous la liste des articles nécessaires.

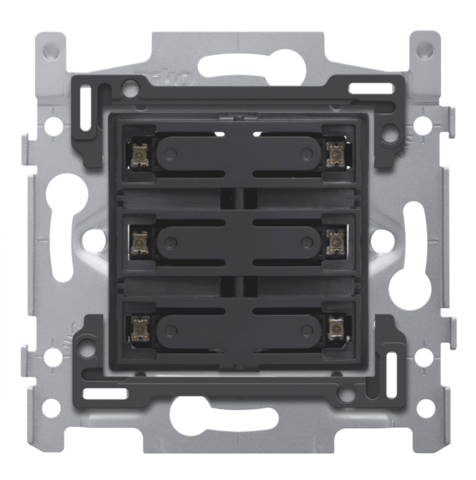

Socle pour sextuple bouton-poussoir libre de potentiel 24 V N.O. avec LED couleur ambre, fixation par vis

Code de référence
170-60151

Mécanisme pour sextuple bouton-poussoir libre de potentiel 24 V N.O., avec fixation par vis. Ce mécanisme est muni d’une LED ambre. Un set de finition d’une couleur au choix doit être commandé séparément.

Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.

Cahier des charges

Socle pour sextuple bouton-poussoir libre de potentiel 24 V N.O. avec LED couleur ambre, fixation par vis.

  • Nombre de boutons de commande: Le socle et les deux bandes lumineuses du bouton-poussoir sans potentiel sont en polycarbonate. En plus des 6 boutons de commande , le mécanisme est équipé au milieu, sur le devant, de mousquetons qui maintiennent les touches en place. En outre, le mécanisme est également équipé de deux bandes lumineuses à LED. Lorsque les LED sont connectées, les 6 montants debout sont allumés. Les LED peuvent être connectées comme indicateurs ou comme feedback.
  • Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
  • Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
  • Bloc de connexion: Le mécanisme est muni à l'arrière de deux blocs de connexion : le premier sert au raccordement du bouton-poussoir libre de potentiel avec 4 contacts et l'autre sert au raccordement des LED.
  • Cadre de montage
    • épaisseur du cadre métallique : 1 mm
    • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
    • avec 4 encoches avec un logement de vis de 7 mm
    • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
  • Méthode de fixation
    • avec vis, pour une fixation facile dans une boîe d'encastrement avec des encoches
  • Entraxe
    • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
    • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
    • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
    • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
    • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
  • Bord de montage: Le support d’encastrement est muni en haut et en bas d’un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support d’encastrement par fusion. Les angles de ces deux bords de montage sont munis d’ouvertures rectangulaires (7,9 x 1,5 mm) dans chacune desquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si le boîtier d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si le boîtier d’encastrement est enfoncé trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Les bords de montage sont également pourvus de 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l’enjoliveur.
  • Connexion filaire
    • chaque bloc de connexion est muni de bornes à cage à vis imperdables à tête fendue (encoche 0,6 x 3,5 mm)
    • chaque vis possède un guidage pour tournevis qui évite que le tournevis glisse de la tête de vis.
  • Capacité de fil
    • les bornes de raccordement ont une capacité de raccordement de min. 0,5 mm et de max. 0,8 mm.
  • Température d'ambiance: -5 – +40 °C
  • Dimensions (HxLxP): 71 x 73 mm
  • Marquage: CE

Socle pour sextuple bouton-poussoir libre de potentiel 24 V N.O. avec LED bleue, fixation par vis

Code de référence
170-60161

Mécanisme pour sextuple bouton-poussoir libre de potentiel 24 V N.O., avec fixation par vis. Ce mécanisme est muni d’une LED bleue. Un set de finition d’une couleur au choix doit être commandé séparément.

Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.

Cahier des charges

Socle pour sextuple bouton-poussoir libre de potentiel 24 V N.O. avec LED bleue, fixation par vis.

  • Nombre de boutons de commande: Le socle et les deux bandes lumineuses du bouton-poussoir sans potentiel sont en polycarbonate. En plus des 6 boutons de commande , le mécanisme est équipé au milieu, sur le devant, de mousquetons qui maintiennent les touches en place. En outre, le mécanisme est également équipé de deux bandes lumineuses à LED. Lorsque les LED sont connectées, les 6 montants debout sont allumés. Les LED peuvent être connectées comme indicateurs ou comme feedback.
  • Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
  • Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
  • Bloc de connexion: Le mécanisme est muni à l'arrière de deux blocs de connexion : le premier sert au raccordement du bouton-poussoir libre de potentiel avec 4 contacts et l'autre sert au raccordement des LED.
  • Cadre de montage
    • épaisseur du cadre métallique : 1 mm
    • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
    • avec 4 encoches avec un logement de vis de 7 mm
    • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
  • Méthode de fixation
    • avec vis, pour une fixation facile dans une boîe d'encastrement avec des encoches
  • Entraxe
    • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
    • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
    • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
    • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
    • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
  • Bord de montage: Le support d’encastrement est muni en haut et en bas d’un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support d’encastrement par fusion. Les angles de ces deux bords de montage sont munis d’ouvertures rectangulaires (7,9 x 1,5 mm) dans chacune desquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si le boîtier d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si le boîtier d’encastrement est enfoncé trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Les bords de montage sont également pourvus de 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l’enjoliveur.
  • Connexion filaire
    • chaque bloc de connexion est muni de bornes à cage à vis imperdables à tête fendue (encoche 0,6 x 3,5 mm)
    • chaque vis possède un guidage pour tournevis qui évite que le tournevis glisse de la tête de vis.
  • Capacité de fil
    • les bornes de raccordement ont une capacité de raccordement de min. 0,5 mm et de max. 0,8 mm.
  • Température d'ambiance: -5 – +40 °C
  • Dimensions (HxLxP): 71 x 73 mm
  • Marquage: CE

Socle pour sextuple bouton-poussoir libre de potentiel 24 V N.O. avec LEDs de couleur blanche, fixation par vis

Code de référence
170-60171

Mécanisme pour sextuple bouton-poussoir libre de potentiel 24 V N.O., avec fixation par vis. Ce mécanisme est muni de LEDs blanches. Un set de finition d’une couleur au choix doit être commandé séparément.

Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.

Cahier des charges

Socle pour sextuple bouton-poussoir libre de potentiel 24 V N.O. avec LEDs de couleur blanche, fixation par vis.

  • Nombre de boutons de commande: Le socle et les deux bandes lumineuses du bouton-poussoir sans potentiel sont en polycarbonate. En plus des 6 boutons de commande , le mécanisme est équipé au milieu, sur le devant, de mousquetons qui maintiennent les touches en place. En outre, le mécanisme est également équipé de deux bandes lumineuses à LED. Lorsque les LED sont connectées, les 6 montants debout sont allumés. Les LED peuvent être connectées comme indicateurs ou comme feedback.
  • Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
  • Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
  • Bloc de connexion: Le mécanisme est muni à l'arrière de deux blocs de connexion : le premier sert au raccordement du bouton-poussoir libre de potentiel avec 4 contacts et l'autre sert au raccordement des LED.
  • Cadre de montage
    • épaisseur du cadre métallique : 1 mm
    • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
    • avec 4 encoches avec un logement de vis de 7 mm
    • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
  • Méthode de fixation
    • avec vis, pour une fixation facile dans une boîe d'encastrement avec des encoches
  • Entraxe
    • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
    • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
    • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
    • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
    • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
  • Bord de montage: Le support d’encastrement est muni en haut et en bas d’un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support d’encastrement par fusion. Les angles de ces deux bords de montage sont munis d’ouvertures rectangulaires (7,9 x 1,5 mm) dans chacune desquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si le boîtier d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si le boîtier d’encastrement est enfoncé trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Les bords de montage sont également pourvus de 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l’enjoliveur.
  • Connexion filaire
    • bornes de raccordement à tête de vis mixte (encoche en croix 0,6 x 3,5 mm).
  • Capacité de fil
    • les bornes de raccordement ont une capacité de raccordement de min. 0,5 mm et de max. 0,8 mm.
  • Température d'ambiance: -5 – +40 °C
  • Dimensions (HxLxP): 71 x 73 mm
  • Marquage: CE

Set de finition pour bouton-poussoir sextuple, libre de potentiel, 24 V, avec LED, couleur cream

Code de référence
100-60150

Set de finition pour un bouton-poussoir avec 6 boutons de commande 24 V sans potentiel utilisés pour commander différents points d'éclairage dans une ou plusieurs pièces. Les indications LED sur les boutons de commande vous permettent de savoir directement quelles lumières sont encore allumées. Couleur de finition: cream.

  • 100-60150
    Couleurs cream
    Code de référence 100-60150
  • 101-60150
    Couleurs white
    Code de référence 101-60150
  • 102-60150
    Couleurs light grey
    Code de référence 102-60150
  • 121-60150
    Couleurs sterling coated
    Code de référence 121-60150
  • 122-60150
    Couleurs anthracite coated
    Code de référence 122-60150
  • 123-60150
    Couleurs bronze coated
    Code de référence 123-60150
  • 124-60150
    Couleurs dark brown coated
    Code de référence 124-60150
  • 154-60150
    Couleurs white coated
    Code de référence 154-60150
  • 157-60150
    Couleurs champagne coated
    Code de référence 157-60150
  • 161-60150
    Couleurs black coated
    Code de référence 161-60150
  • 200-60150
    Couleurs piano black coated
    Code de référence 200-60150
  • 220-60150
    Couleurs blue grey coated
    Code de référence 220-60150
  • 221-60150
    Couleurs gold coated
    Code de référence 221-60150
