Chargeur USB à encastrer
Plus disponible depuis février 2017
Description

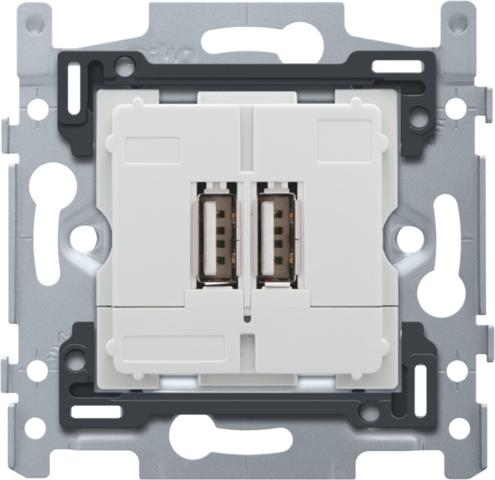

Socle pour chargeur USB permettant de charger simultanément deux appareils portables, avec fixation par griffes. Le socle est doté de bornes à vis pour le raccordement au câblage et est fixé dans une boîte d’encastrement à l’aide de griffes. Un set de finition d’une couleur au choix doit être commandé séparément. Attention : Dans des cas exceptionnels, il est possible que vous ne puissiez charger qu’un gros consommateur d’énergie à la fois (certaines tablettes, p. ex.) à l’aide du chargeur USB. Si plusieurs appareils sont néanmoins connectés au chargeur USB, le message d’erreur « not charging » (ne charge pas) peut apparaître. Malgré ce message, la charge a lieu, mais vraisemblablement à un rythme moins rapide.
Cahier des charges
Chargeur USB à encastrer.
- Fonction: Le chargeur USB se compose d’un module de 45 x 45 x 42 mm (H x L x P) qui s’encliquète au moyen de deux crochets de sécurité dans un support d’encastrement en métal possédant une ouverture de 45 x 45 mm. Le module est muni de deux bornes à vis. Au dos du module, deux trous sont prévus afin de visser les bornes du connecteur de raccordement. Le module peut être alimenté en 100 - 230 Vac ± 10%, avec une fréquence réseau de 50 - 60 Hz. Le module est muni à l’avant de deux connecteurs USB sur lesquels un câble doté d’un connecteur de type A peut être raccordé. Il possède un comportement de charge conforme à la norme IEC62694. Il est possible de charger deux appareils portables simultanément. Le courant de sortie maximal est de 1500 mA, réparti sur les deux connecteurs USB, à une température ambiante de 35°C. Lorsque aucun appareil n’est raccordé à la sortie USB, le module possède une consommation maximale en veille de 0,3 W. Un set de finition peut être placé sur le module à l'aide de deux crochets de sécurité. Le boîtier du module se compose de deux parties qui s’encliquètent l’une à l’autre en cinq points. Le chargeur USB est conforme à la catégorie de surtension III ainsi qu’aux normes EN60980-1, EN55022, EN301489-34 et EN55024.
- Sécurité incendie
- Toutes les parties en plastique sont auto-extinguibles (satisfont à une épreuve de calcination de 650 °C) et sont exemptes d’halogènes.
- Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
- Matériau socle
- polycarbonate résistant aux chocs, anti-poussière et inaltérable
- gris clair RAL7035
- Cadre de montage
- épaisseur du cadre métallique : 1 mm
- galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
- avec 4 encoches avec un logement de vis de 7 mm
- avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
- Méthode de fixation
- fixation facile dans une boîte d’encastrement avec encoches
- avec des griffes qui s’ouvrent par le vissage de vis munies d’une tête de vis mixte (Pz1 ou encoche 1 x 5 mm) pour fixation dans une boîte d'encastrement avec encoches
- griffes avec une profondeur d’engrènement de 31 mm
- les griffes se débloquent avec un tournevis
- Entraxe
- assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
- ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
- ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
- ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
- les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
- Bord de montage: Le support d’encastrement est muni en haut et en bas d’un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support d’encastrement par fusion. Les angles de ces deux bords de montage sont munis d’ouvertures rectangulaires (7,9 x 1,5 mm) dans chacune desquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si le boîtier d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si le boîtier d’encastrement est enfoncé trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Les bords de montage sont également pourvus de 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l’enjoliveur.
- Connexion filaire
- chaque bloc de connexion est muni de bornes à cage à vis imperdables à tête fendue (encoche 1 x 4,5 mm)
- chaque vis possède un guidage pour tournevis qui évite que le tournevis glisse de la tête de vis.
- Capacité de fil
- toutes les bornes de raccordement se trouvent sur le dessus du socle
- fil de max. de 2 x 2,5 mm² par borne de raccordement
- Dimensions (HxLxP): 71 x 73 mm
- Marquage: CE
