Bouton-poussoir N.O., (6 A) avec lampe E10 avec LED ambre

Ce bouton-poussoir est muni d’une lampe E10 avec une LED 230 Vac ambre. Voir accessoires pour d'autres couleurs de LED. Le bouton-poussoir:

- convient pour des lampes E10 néon (230 V) ou des lampes E10 à LED (6 V, 12 V, 24 V et 230 V).

- ne convient pas pour des lampes à incandescence E10.

Détails produit

  • Ce produit se compose de plusieurs pièces. Vous trouverez ci-dessous la liste des articles nécessaires.
    Données techniques
    Manuel technique
    Certificats marquage CE

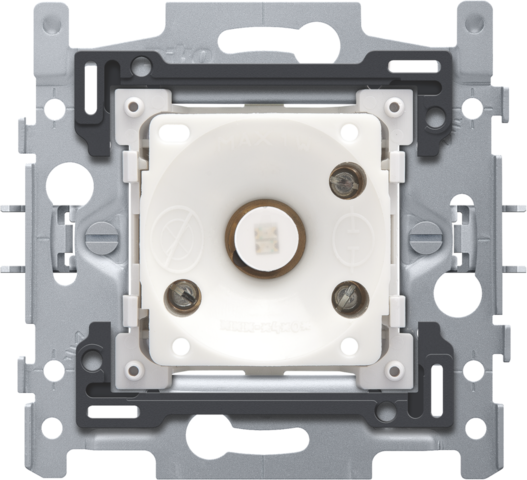

    Socle pour N.O bouton-poussoir 6 A avec LED couleur ambre avec culot E10, fixation par griffes

    Code de référence
    170-04000

    Mécanisme pour un N.O bouton-poussoir 6 A, avec fixation par griffes. Ce bouton-poussoir est muni d’une LED ambre avec culot E10. Un set de finition et une plaque de recouvrement d’une couleur au choix doivent être commandés séparément. Le matériau de contact contient de l'oxyde de cadmium.

    Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.

    Cahier des charges

    Socle pour N.O bouton-poussoir 6 A avec LED couleur ambre avec culot E10, fixation par griffes.

    • Nombre de boutons de commande: 1 bouton de commande
    • Calibre maximum du disjoncteur miniature: 6 A (limité par les règles nationales en matière d'installation)
    • Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
    • Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
    • Matériau socle
      • polycarbonate résistant aux chocs, anti-poussière et inaltérable
      • gris clair RAL7035
    • Cadre de montage
      • épaisseur du cadre métallique : 1 mm
      • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
      • avec 4 encoches avec un logement de vis de 7 mm
      • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
    • Profondeur d'encastrement: 24.5 mm
    • Méthode de fixation
      • fixation facile dans une boîte d’encastrement avec encoches
      • avec des griffes qui s’ouvrent par le vissage de vis munies d’une tête de vis mixte (Pz1 ou encoche 1 x 5 mm) pour fixation dans une boîte d'encastrement avec encoches
      • griffes avec une profondeur d’engrènement de 31 mm
      • les griffes se débloquent avec un tournevis
    • Entraxe
      • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
      • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
      • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
      • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
      • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
    • Bord de montage: Le support d’encastrement est muni en haut et en bas d’un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support d’encastrement par fusion. Les angles de ces deux bords de montage sont munis d’ouvertures rectangulaires (7,9 x 1,5 mm) dans chacune desquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si le boîtier d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si le boîtier d’encastrement est enfoncé trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Les bords de montage sont également pourvus de 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l’enjoliveur.
    • Borne supplémentaire
      • pourvu d’une troisième borne de raccordement qui permet de raccorder une unité d’éclairage
    • Connexion filaire
      • chaque bloc de connexion est muni de bornes à cage à vis imperdables à tête fendue (encoche 1 x 4,5 mm)
      • chaque vis possède un guidage pour tournevis qui évite que le tournevis glisse de la tête de vis.
    • Capacité de fil
      • fil de max. de 2 x 2,5 mm² par borne de raccordement
    • Température d'ambiance: -5 – +40 °C
    • Dimensions (HxLxP): 71 x 73 mm
    • Marques de certification: CEBEC
    • Marquage: CE

    Set de finition avec anneau transparent sans symbole pour bouton-poussoir 6 A avec LED couleur ambre avec culot E10, couleur cream

    Code de référence
    100-64006

    Enjoliveur avec anneau transparent pour bouton-poussoir. L'anneau latéral fait en sorte que la LED ambre signale que la lumière est allumée. Peut également s'utiliser comme une espèce de lampe-témoin. Couleur de finition: cream.

    • 100-64006
      Couleurs cream
      Code de référence 100-64006
    • 101-64006
      Couleurs white
      Code de référence 101-64006
    • 102-64006
      Couleurs light grey
      Code de référence 102-64006
    • 121-64006
      Couleurs sterling coated
      Code de référence 121-64006
    • 122-64006
      Couleurs anthracite coated
      Code de référence 122-64006
    • 123-64006
      Couleurs bronze coated
      Code de référence 123-64006
    • 124-64006
      Couleurs dark brown coated
      Code de référence 124-64006
    • 154-64006
      Couleurs white coated
      Code de référence 154-64006
    • 157-64006
      Couleurs champagne coated
      Code de référence 157-64006
    • 161-64006
      Couleurs black coated
      Code de référence 161-64006
    • 200-64006
      Couleurs piano black coated
      Code de référence 200-64006
    • 220-64006
      Couleurs blue grey coated
      Code de référence 220-64006
    • 221-64006
      Couleurs gold coated
      Code de référence 221-64006

    Set de finition avec anneau transparent avec symbole sonnette pour bouton-poussoir 6 A avec LED couleur ambre avec culot E10, couleur cream

    Code de référence
    100-64007

    Enjoliveur avec anneau transparent pour bouton-poussoir. L'anneau latéral avec icône sonnette fait en sorte que la LED ambre signale que la lumière est allumée. Peut également s'utiliser comme une espèce de lampe-témoin. Couleur de finition: cream.

    • 100-64007
      Couleurs cream
      Code de référence 100-64007
    • 101-64007
      Couleurs white
      Code de référence 101-64007
    • 102-64007
      Couleurs light grey
      Code de référence 102-64007
    • 121-64007
      Couleurs sterling coated
      Code de référence 121-64007
    • 122-64007
      Couleurs anthracite coated
      Code de référence 122-64007
    • 123-64007
      Couleurs bronze coated
      Code de référence 123-64007
    • 124-64007
      Couleurs dark brown coated
      Code de référence 124-64007
    • 154-64007
      Couleurs white coated
      Code de référence 154-64007
    • 157-64007
      Couleurs champagne coated
      Code de référence 157-64007
    • 161-64007
      Couleurs black coated
      Code de référence 161-64007
    • 200-64007
      Couleurs piano black coated
      Code de référence 200-64007
    • 220-64007
      Couleurs blue grey coated
      Code de référence 220-64007
    • 221-64007
      Couleurs gold coated
      Code de référence 221-64007

    Set de finition avec anneau transparent avec symbole lampe pour bouton-poussoir 6 A avec LED couleur ambre avec culot E10, couleur cream

    Code de référence
    100-64008

    Enjoliveur avec anneau transparent pour bouton-poussoir. L'anneau latéral avec icône lampe fait en sorte que la LED ambre signale que la lumière est allumée. Peut également s'utiliser comme une espèce de lampe-témoin. Couleur de finition: cream.

    • 100-64008
      Couleurs cream
      Code de référence 100-64008
    • 101-64008
      Couleurs white
      Code de référence 101-64008
    • 102-64008
      Couleurs light grey
      Code de référence 102-64008
    • 121-64008
      Couleurs sterling coated
      Code de référence 121-64008
    • 122-64008
      Couleurs anthracite coated
      Code de référence 122-64008
    • 123-64008
      Couleurs bronze coated
      Code de référence 123-64008
    • 124-64008
      Couleurs dark brown coated
      Code de référence 124-64008
    • 154-64008
      Couleurs white coated
      Code de référence 154-64008
    • 157-64008
      Couleurs champagne coated
      Code de référence 157-64008
    • 161-64008
      Couleurs black coated
      Code de référence 161-64008
    • 200-64008
      Couleurs piano black coated
      Code de référence 200-64008
    • 220-64008
      Couleurs blue grey coated
      Code de référence 220-64008
    • 221-64008
      Couleurs gold coated
      Code de référence 221-64008

    Set de finition avec anneau transparent avec symbole clé pour bouton-poussoir 6 A avec LED couleur ambre avec culot E10, couleur cream

    Code de référence
    100-64009

    Enjoliveur avec anneau transparent pour bouton-poussoir. L'anneau latéral avec icône clé fait en sorte que la LED ambre signale que la lumière est allumée. Peut également s'utiliser comme une espèce de lampe-témoin. Couleur de finition: cream.

    • 100-64009
      Couleurs cream
      Code de référence 100-64009
    • 101-64009
      Couleurs white
      Code de référence 101-64009
    • 102-64009
      Couleurs light grey
      Code de référence 102-64009
    • 121-64009
      Couleurs sterling coated
      Code de référence 121-64009
    • 122-64009
      Couleurs anthracite coated
      Code de référence 122-64009
    • 123-64009
      Couleurs bronze coated
      Code de référence 123-64009
    • 124-64009
      Couleurs dark brown coated
      Code de référence 124-64009
    • 154-64009
      Couleurs white coated
      Code de référence 154-64009
    • 157-64009
      Couleurs champagne coated
      Code de référence 157-64009
    • 161-64009
      Couleurs black coated
      Code de référence 161-64009
    • 200-64009
      Couleurs piano black coated
      Code de référence 200-64009
    • 220-64009
      Couleurs blue grey coated
      Code de référence 220-64009
    • 221-64009
      Couleurs gold coated
      Code de référence 221-64009
  • Niko a déjà composé ce produit pour vous. Nous avons combiné différents articles pour obtenir un produit fini qui est disponible en plusieurs variantes.

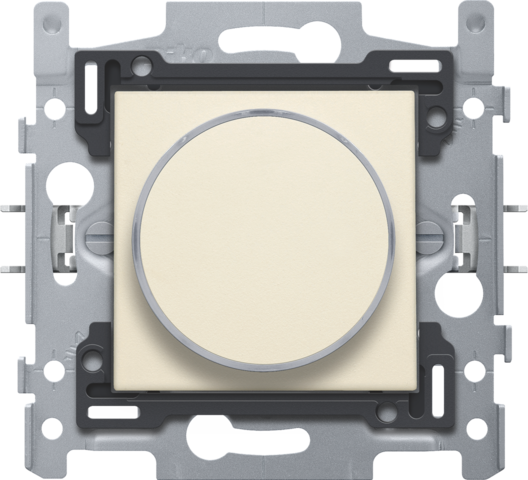

    Bouton-poussoir 6 A avec LED ambre, socle, bornes à vis et set de finition avec anneau translucide couleur cream

    Code de référence
    100-64000

    Bouton-poussoir à encastrer assemblé (socle et set de finition). Le socle est muni de bornes à vis et d’une fixation par griffes. Ce bouton-poussoir est équipé d'un anneau latéral translucide qui fait que la LED ambre est visible lors de l'activation du bouton-poussoir. Le bouton-poussoir est muni d’une LED ambre avec douille E10. Le matériau de contact contient de l'oxyde de cadmium. Couleur de finition: cream.

    Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.

    • 100-64000
      Couleurs cream
      Code de référence 100-64000

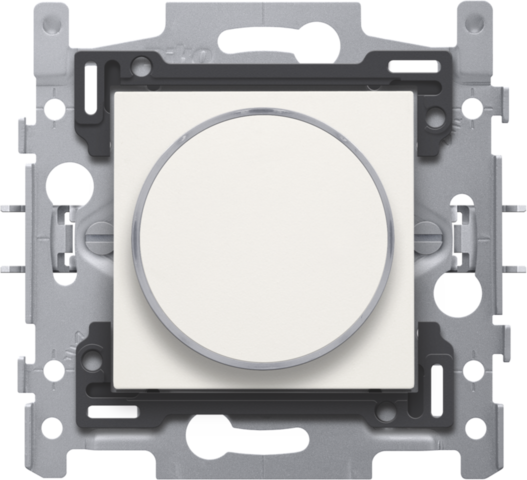

    • 101-64000
      Couleurs white
      Code de référence 101-64000
