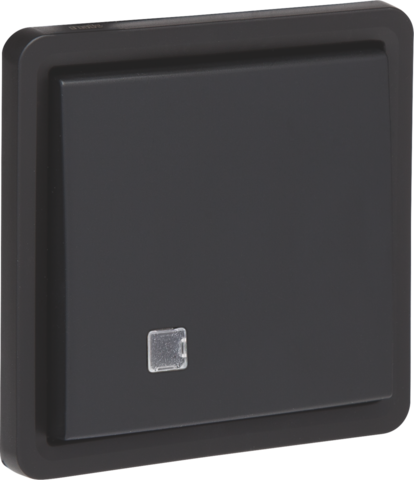

Bouton-poussoir simple éclairable, étanche aux projections d’eau 10 A/250 Vac, avec voyant transparent et un contact N.O. ou N.F, avec bornes à vis, couleur noir

Ce bouton-poussoir lumineux est équipé d'une touche avec une lentille translucide, sans symbole et avec un contact normalement ouvert (N.O.) ou normalement fermé (N.F.). Il est conçu pour être monté dans une boîte de montage étanche aux projections d’eau. La lentille translucide est conçue pour les boutons-poussoirs avec une unité d'éclairage. Sous le mécanisme, il y a deux renfoncements pour l'intégration d'une unité d'éclairage avec fils ou d'une unité d'éclairage automatique. L'unité d'éclairage automatique est immédiatement connectée dès que vous l'enclenchez dans le mécanisme. L'ensemble est étanche aux projections d'eau, ce qui le rend extrêmement bien adapté à une utilisation dans les zones humides et les environnements riches en ammoniac. Les unités d'éclairage doivent être commandées séparément. Combinaison de couleurs: noir.

Bouton-poussoir simple éclairable, étanche aux projections d’eau 10 A/250 Vac, avec voyant transparent et un contact N.O. ou N.F, avec bornes à vis, couleur noir.

• Fonction: – bouton poussoir
  • contacts cubiques en argent (sans cadmium) montés en forme de croix
• Calibre maximum du disjoncteur miniature: 16 A (limité par les règles nationales en matière d'installation)
• Couleur: La matière première est colorée dans la masse, noir (RAL 9005)
• Combinaison de couleurs: noir
• Joint: Le couvercle est muni d’un joint moulé et s’ajuste de manière hermétique sur le boîtier adapté.
• Lentille: La touche comprend en bas à gauche un voyant transparent carré (6,7 x 6,7 mm) pour les interrupteurs ou boutons-poussoirs qui sont équipés d'une unité d'éclairage.
• Nombre de mécanismes: 1
• Matériau socle
  • urée-formaldéhyde (UF) à résistance élevée à la chaleur
  • blanc RAL9010 (par approximation)
• Matériau finition: Le bord du bouton-poussoir/de l'interrupteur est en polypropylène résistant aux chocs, anti-poussière, sans halogènes et auto-extinguible (UL94-V2/1,6 mm). La touche de commande est en acrylonitrile butadiène styrène (ABS) indéformable.
• Borne supplémentaire
  • pourvu d’une troisième borne de raccordement qui permet de raccorder une unité d’éclairage
• Connexion filaire
  • bornes de raccordement à tête de vis mixte (Pz1-encoche 0,85 x 5 mm)
  • le tournevis ne glisse pas de la tête de la vis grâce à un guidage pour tournevis
• Capacité de fil
  • fil de max. de 2 x 2,5 mm² par borne de raccordement
• Dégagement pour câblage
  • un dégagement pour câblage de 21,9 mm est disponible en dessous du mécanisme
  • le mécanisme est maintenu par deux supports latéraux placés dans le boîtier
  • un raccord à enclenchement maintient le mécanisme câblé en place.
• Longueur de dénudation
  • longueur de dénudation de 8 mm
  • indication indélébile sur l'arrière : longueur de dénudation et schéma de connexion
  • indication indélébile sur l'avant : indication des bornes et symbole de connexion
• Élément d'éclairage
  • le socle est pourvu de 2 niches rectangulaires pour l’intégration d'éléments d’éclairage
  • niche de gauche (vue de face) : encliquetage d'un élément d'éclairage à fils
• Boîte en saillie: La fonction est conçue pour être montée dans une boîte de montage étanche aux projections d’eau. La fonction est dotée d'une fermeture intégrale et est scellée hermétiquement sur la boîte appropriée (à commander séparément).
• Résistance chimique: testé et approuvé pour une utilisation dans des environnements avec des niveaux d'ammoniac allant jusqu'à 20 ppm
• Température d'ambiance: -25 – +55 °C
• Degré de protection: protection IP55 pour l'ensemble de la fonction et une boîte de montage étanche aux projections d’eau
• Résistance aux chocs: L'association d'un mécanisme Hydro et d'une boîte en saillie ou encastrée présente une résistance aux chocs de IK07 avec une température minimale de -25 °C et une température maximale de 55 °C
• Marques de certification: CEBEC
• Marquage: CE
