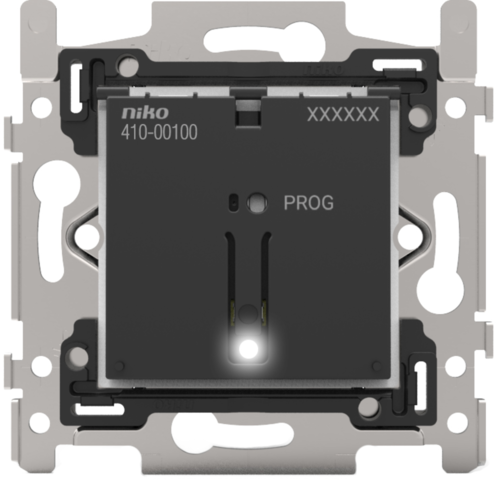

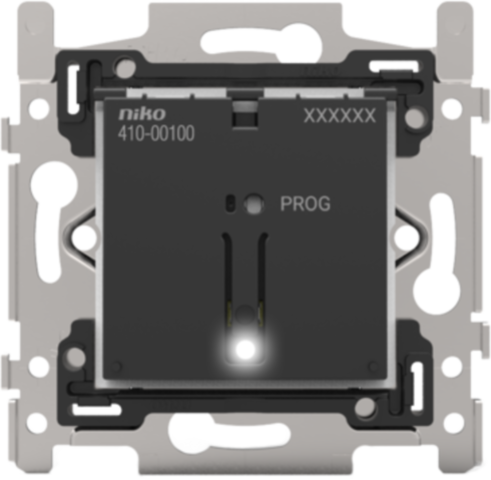

Interrupteur intelligent simple, fixation par griffes

Code de référence
410-00100

Le service cloud pour l'interrupteur connecté Niko et l'application de l'interrupteur connecté Niko sera supprimé à la fin du mois de juin 2024. Les appareils ne pourront donc plus être commandés sans fil via l'application de l'interrupteur connecté Niko et les fonctions telles que les horaires, les notifications push et les alertes ne fonctionneront plus. La commande manuelle, en revanche, restera possible. Pour toute question ou préoccupation, veuillez contacter le service clientèle de Niko.

Données techniques
Manuel technique
Certificats marquage CE

Description

Mécanisme pour interrupteur intelligent simple, avec fixation par griffes. Un set de finition et une plaque de recouvrement d’une couleur au choix doivent être commandés séparément.

Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.

Cahier des charges

Interrupteur intelligent simple, fixation par griffes.

  • Pas compatible avec le pont intelligent sans fil, ni avec le hub intelligent sans fil
  • Nombre de boutons de commande: 1 bouton-poussoir + LED
  • Couleur des LED: blanc
  • Calibre maximum du disjoncteur miniature: 16 A (limité par les règles nationales en matière d'installation)
  • Protocole de communication: Easywave
  • Puissance radiofréquence maximale: 5 dBm
  • Fréquence de fonctionnement: 0.8683 GHz
  • Degré de protection: IP20
  • Cadre de montage
    • épaisseur du cadre métallique : 1 mm
    • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
    • avec 4 encoches avec un logement de vis de 7 mm
    • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
  • Type de boîte d'encastrement requis

- profondeur : min. 40 mm (espace de câblage inclus)

- fixation par griffe/vis : 60 mm

- diamètre intérieur de la boîte : 60 mm

- entraxe horizontal des boîtes multiples : 71 mm

- entraxe vertical des boîtes multiples : 60 mm

  • Méthode de fixation
    • fixation facile dans une boîte d’encastrement avec encoches
    • avec des griffes qui s’ouvrent par le vissage de vis munies d’une tête de vis mixte (encoche ou Pz2 1 x 5,5 mm) pour fixation dans une boîte d'encastrement avec encoches
    • griffes avec une profondeur d’engrènement de 23,5 mm
    • les griffes se rétractent totalement lors du dévissage
  • Entraxe
    • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
    • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
    • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
    • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
    • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
  • Bord de montage: 4 ouvertures rectangulaires (7 x 2,5 mm) dans le cadre de montage peuvent, si la boîte d’encastrement dépasse du plafonnage, compenser un jeu entre 1 et 1,2 mm de sorte que la plaque de recouvrement puisse malgré tout s’adapter parfaitement au mur.
  • Dimensions (HxLxP): 71 x 73 x 42 mm
  • Marquage: CE
