Étape 2
Modifier le variateur à bouton-poussoir à 2 fils + boutons-poussoirs supplémentaires
Repérez le schéma de raccordement actuel et marquez les fils suivants avec des étiquettes :
- Conducteur de phase 230 V
- Fils qui partent vers la lampe
Attention : la commutation peut en réalité différer du schéma. Les fils vers la lampe ne partent pas toujours vers le haut. Le conducteur de phase et le conducteur neutre peuvent aussi avoir une autre couleur. Utilisez dès lors un multimètre pour visualiser correctement le schéma de raccordement.

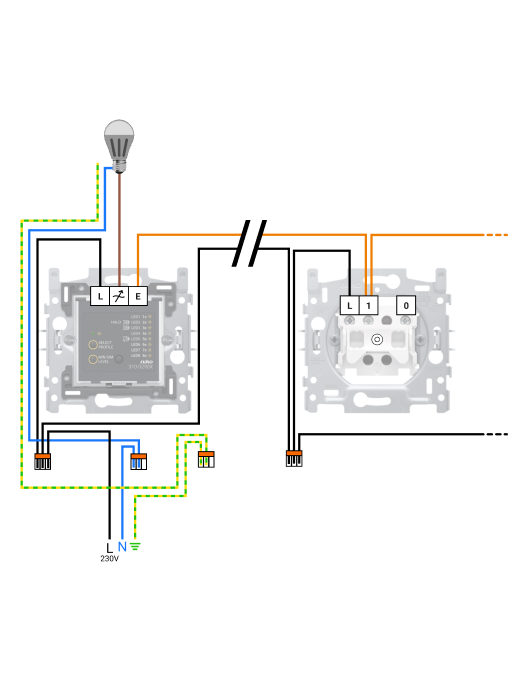

Schéma de raccordement actuel
Attention : votre connexion peut se présenter autrement, cet exemple n'est qu'une possibilité parmi d'autres.
Retour vers Identifier la commutation

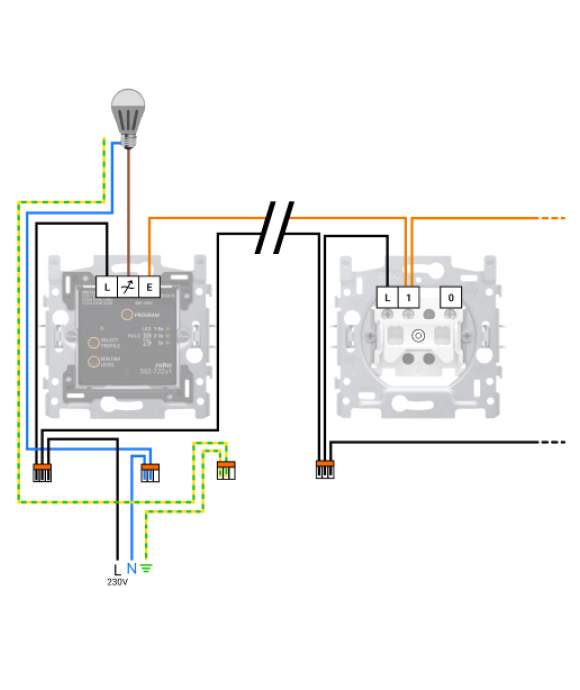

Schéma de raccordement Niko Home Control
Raccordez le variateur connecté.
Attention : raccordez toujours le variateur connecté directement à la lampe.
