Étape 2

Convertir la commutation va-et-vient

Repérez le schéma de raccordement actuel et marquez les fils suivants avec des étiquettes :

  • Conducteur de phase 230 V
  • Fils qui partent vers la lampe

Attention : la commutation peut en réalité différer du schéma. Les fils vers la lampe ne partent pas toujours vers le haut. Le conducteur de phase et le conducteur neutre peuvent aussi avoir une autre couleur. Utilisez dès lors un multimètre pour visualiser correctement le schéma de raccordement.

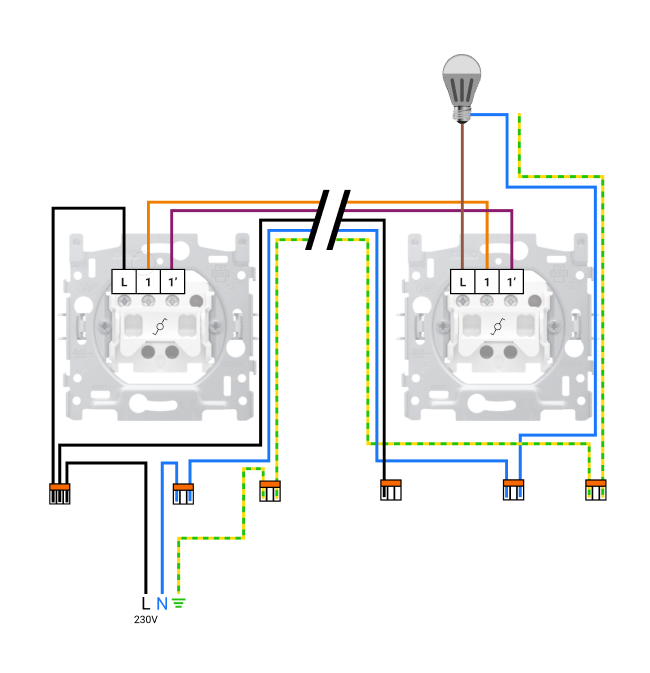

Schéma de raccordement actuel

Attention : la commutation peut avoir un autre aspect, cet exemple n'est qu'une possibilité parmi d'autres.



Retour vers identifier la commutation

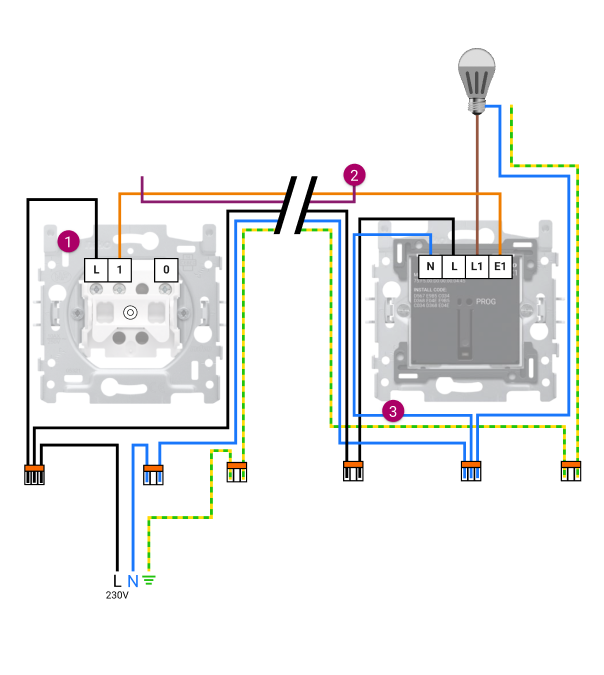

Schéma de raccordement Niko Home Control

Raccordez l'interrupteur simple connecté.

Attention : raccordez toujours l'interrupteur connecté directement sur la lampe.

Vous avez besoin d'un fil supplémentaire, car vous devez raccorder le neutre à l'interrupteur connecté. Un des fils de commutation qui reliaient les interrupteurs va-et-vient n'est désormais plus utilisé . Sur la sortie d'extension de l'interrupteur connecté, vous branchez un bouton-poussoir classique . Vous remplacez donc les deux interrupteurs va-et-vient.
