Étape 2
Adapter un interrupteur double allumage
Repérez le schéma de raccordement actuel et marquez les fils suivants avec des étiquettes :
- Conducteur de phase 230 V
- Fils qui partent vers la lampe
Attention : la commutation peut en réalité différer du schéma. Les fils vers la lampe ne partent pas toujours vers le haut. Le conducteur de phase et le conducteur neutre peuvent aussi avoir une autre couleur. Utilisez dès lors un multimètre pour visualiser correctement le schéma de raccordement.

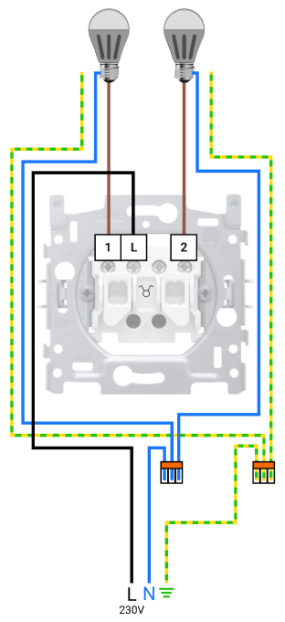

Schéma de raccordement actuel
Retour vers identifier la commutation

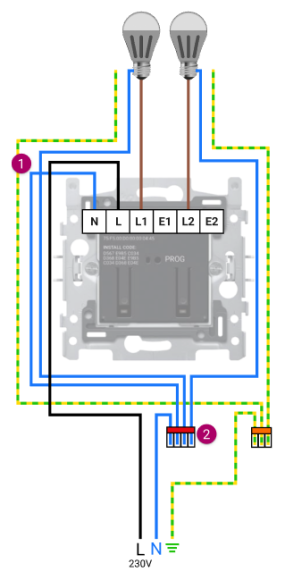

Schéma de raccordement Niko Home Control
Raccordez l'interrupteur double connecté.
Vous avez besoin d'un fil supplémentaire ❶ et d'une borne de raccordement plus grande❷, car vous devez raccorder le neutre à l'interrupteur connecté (vous pouvez aussi repiquer via la borne N). Les bornes E1 et E2 peuvent rester libres, elles ne sont utilisées que dans une commutation va-et-vient ou permutateur pour relier des boutons-poussoirs classiques à l'interrupteur connecté.
