Étape 1

Identifier la commutation

Identifiez le type de commutation par point d'éclairage. Vous saurez ainsi à l'étape suivante comment replacer les interrupteurs classiques par des interrupteurs connectés (et des boutons-poussoirs classiques).

Remarque : vous trouverez ici un aperçu des commutations les plus fréquentes avec les interrupteurs actuels de Niko (dans l'assortiment depuis 2006). Ces exemples peuvent aussi vous aider à remplacer des interrupteurs plus anciens ou des modèles d'autres marques. Le cas échéant, le montage sera différent et les bornes de raccordement ne seront pas au même endroit.



Déterminez tout d'abord le nombre de points de commande (interrupteurs) pour le point d'éclairage. Si vous souhaitez remplacer un interrupteur à deux boutons, examinez la situation par bouton :

  • Combien de points de commande (interrupteurs) y a-t-il pour le point d'éclairage commandé par le bouton de gauche ?

  • Combien de points de commande y a-t-il pour le point d'éclairage commandé par le bouton de droite ?

Un

Deux

Trois ou plus



Un seul point de commande

Interrupteur double allumage

Deux boutons, quatre bornes de raccordement
Vous commandez le point d'éclairage avec un de ces boutons ; il s'agit du seul point de commande.

Regardez le schéma de raccordement

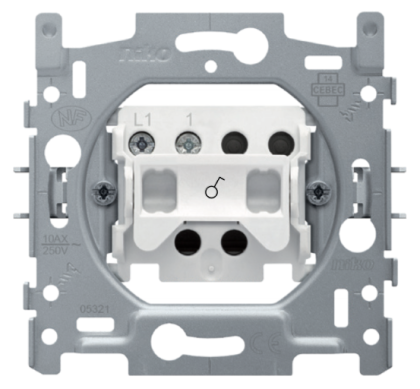

Interrupteur unipolaire

Un bouton, deux bornes de raccordement
Vous commandez le point d'éclairage avec ce bouton ; il s'agit du seul point de commande.

Regardez le schéma de raccordement

Retour vers le choix de points de commande



Deux points de commande

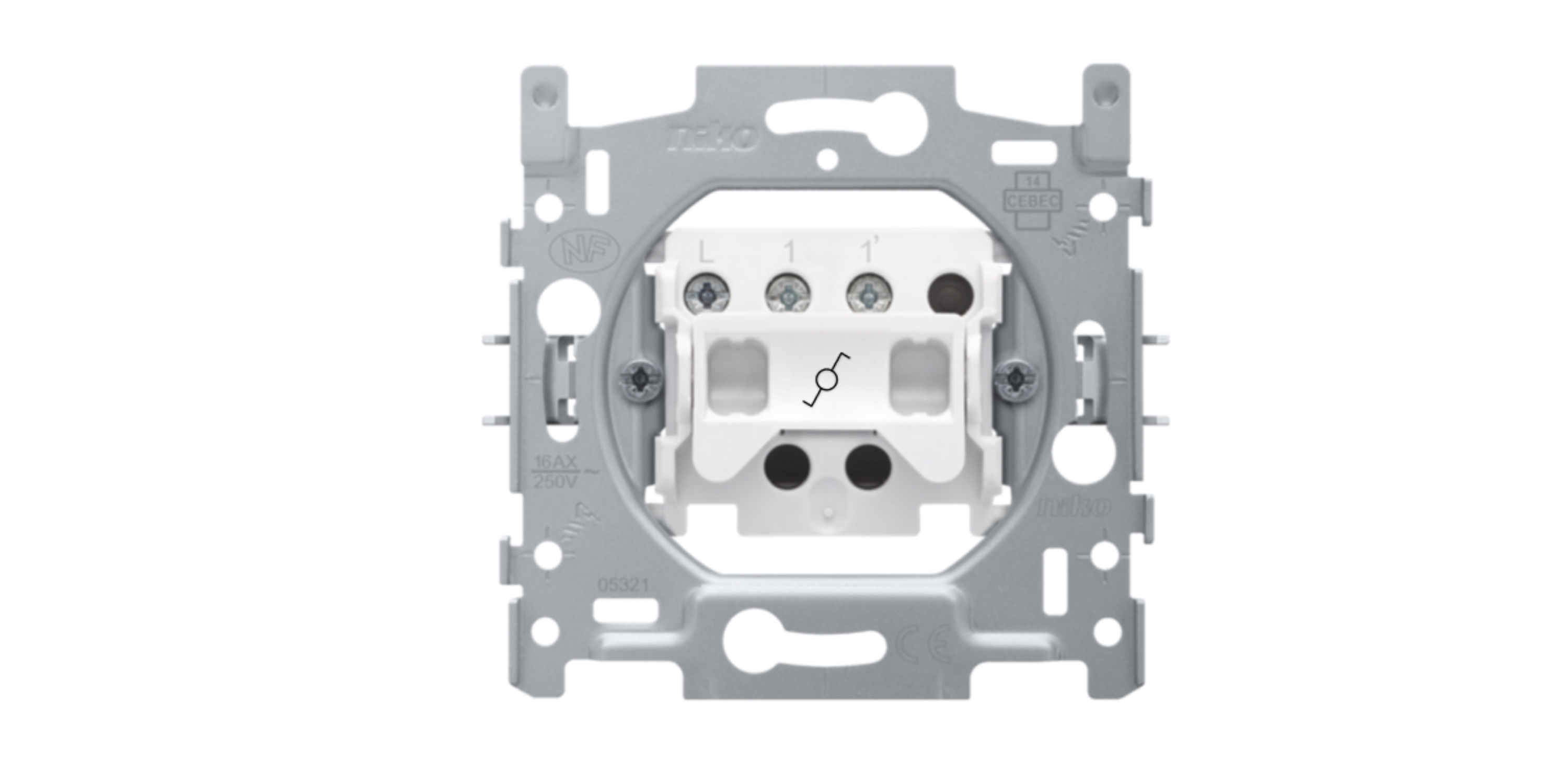

Commutation va-et-vient

Deux interrupteurs va-et-vient (doubles) avec trois ou six bornes de raccordement

Regardez le schéma de raccordement

Retour vers le choix de points de commande



Trois points de commande ou plus

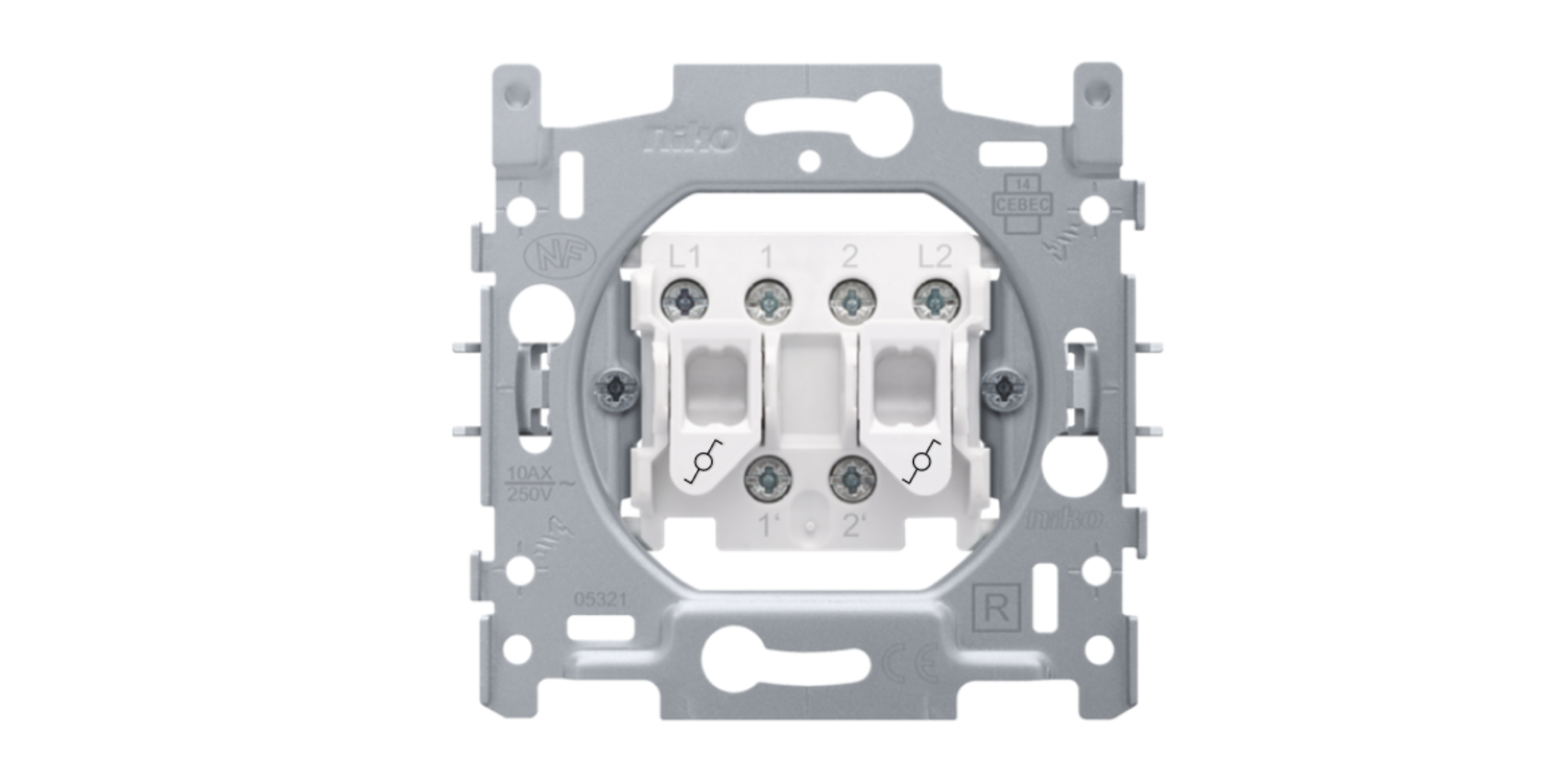

Commutation permutateur

Un ou plusieurs interrupteurs permutateurs avec quatre bornes de raccordement, toujours au milieu du circuit

+

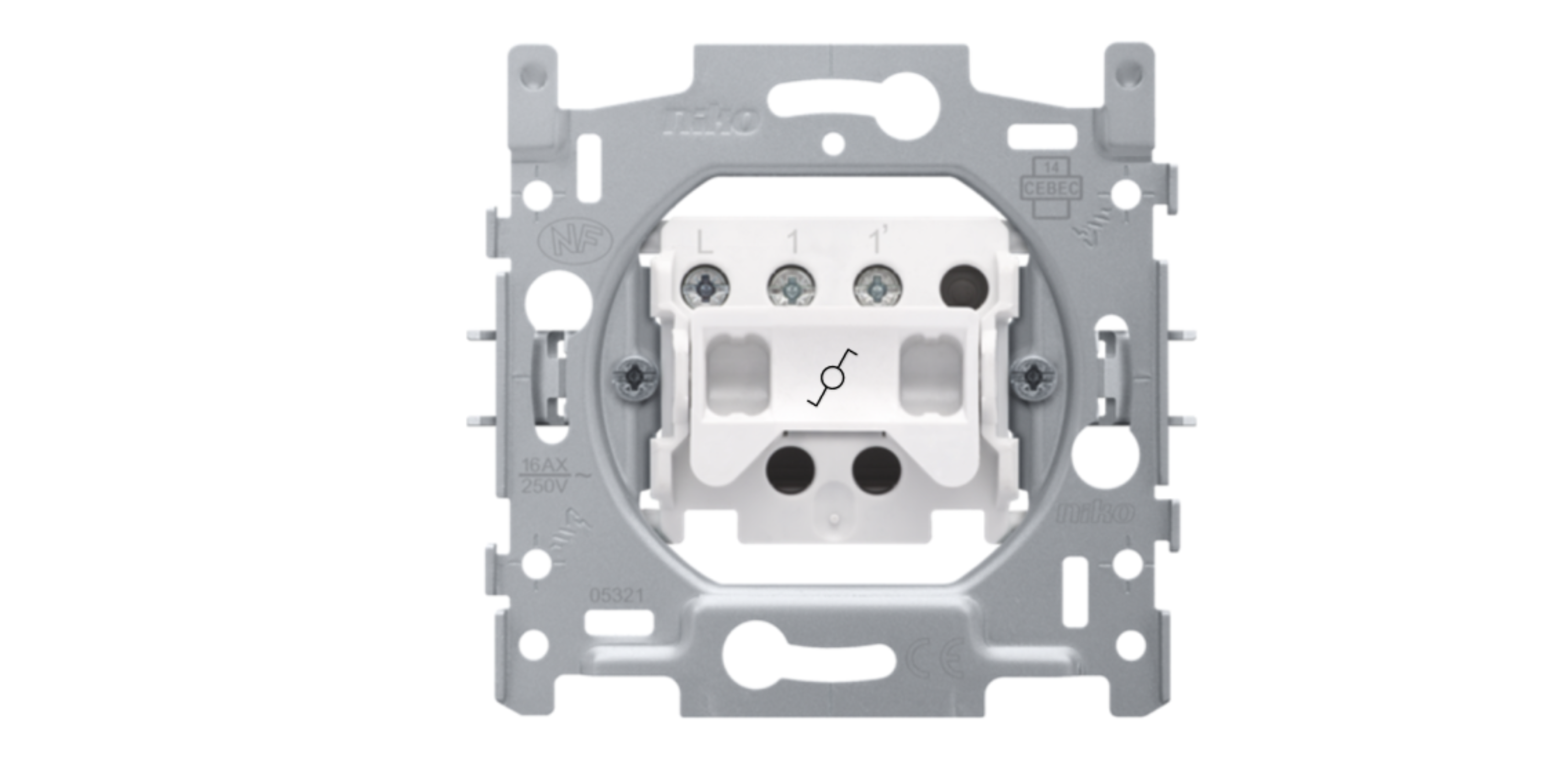

Commutation permutateur

Deux interrupteurs va-et-vient (doubles) avec trois ou six bornes de raccordement, toujours aux extrémités du circuit

Regardez le schéma de raccordement

Retour vers le choix de points de commande
