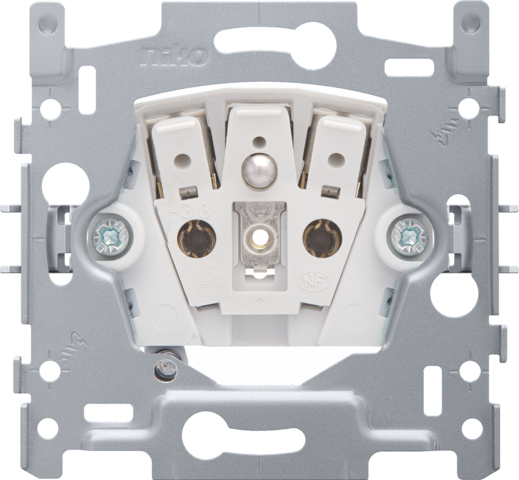

Socle pour prise de courant avec indication de la tension, broche de terre, obturateurs de protection et avec led ambre, connexion rapide

Mécanisme pour prise de courant avec indication de la tension, broche de terre et obturateurs de protection avec fixation par griffes. Cette prise de courant a une profondeur d'encastrement de Un set de finition d’une couleur au choix doit être commandé séparément.

Socle pour prise de courant avec indication de la tension, broche de terre, obturateurs de protection et avec led ambre, connexion rapide.

• Calibre maximum du disjoncteur miniature: 16 A (1,5 mm²) / 20 A (2,5 mm²) (limité par les règles nationales en matière d'installation)
• Degré de protection: L'ensemble comprenant un mécanisme, un enjoliveur et une plaque de recouvrement a un degré de protection IP21D
• Matériau socle
  • urée-formaldéhyde (UF) à résistance élevée à la chaleur
  • blanc RAL9010 (par approximation)
• Matériau mise à la terre: broche de terre en laiton massif nickelé.
• Cadre de montage
  • épaisseur du cadre métallique : 1 mm
  • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
  • avec 4 encoches avec un logement de vis de 7 mm
  • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
• Type de boîte d'encastrement requis

- profondeur : min. 40 mm (espace de câblage inclus)

- fixation par griffe/vis : 60 mm

- diamètre intérieur de la boîte : 60 mm

- entraxe horizontal des boîtes multiples : 71 mm

- entraxe vertical des boîtes multiples : 60 mm

• Méthode de fixation
  • fixation facile dans une boîte d’encastrement avec encoches
  • avec des griffes qui s’ouvrent par le vissage de vis munies d’une tête de vis mixte (encoche ou Pz2 1 x 5,5 mm) pour fixation dans une boîte d'encastrement avec encoches
  • griffes avec une profondeur d’engrènement de 23,5 mm
  • les griffes se rétractent totalement lors du dévissage
• Entraxe
  • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
  • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
  • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
  • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
  • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
• Bord de montage: 4 ouvertures rectangulaires (7 x 2,5 mm) dans le cadre de montage peuvent, si la boîte d’encastrement dépasse du plafonnage, compenser un jeu entre 1 et 1,2 mm de sorte que la plaque de recouvrement puisse malgré tout s’adapter parfaitement au mur.
• Connexion filaire
  • broches de contact équipées de bornes enfichables pour fixer les fils
• Capacité de fil
  • toutes les bornes de raccordement se trouvent sur le dessus du socle
  • fil de max. de 2 x 2,5 mm² par borne de raccordement
• Longueur de dénudation
  • longueur de dénudation de 14 mm
  • indication indélébile sur l'arrière : longueur de dénudation
• Élément d'éclairage
  • le socle est pourvu de 2 niches rectangulaires pour l’intégration d'éléments d’éclairage
  • niche de gauche (vue de face) : encliquetage d'un élément d'éclairage à fils
• Dimensions (HxLxP): 71 x 73 mm
• Marquage: CE
