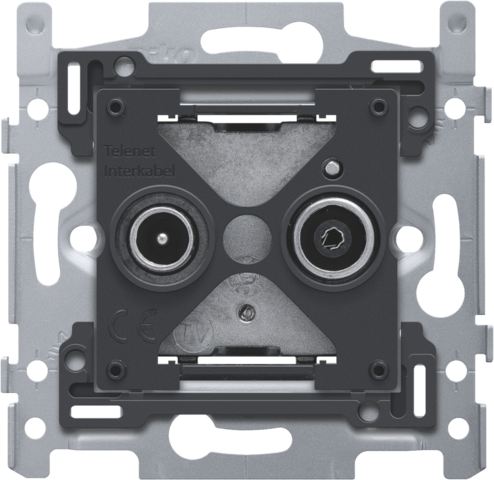

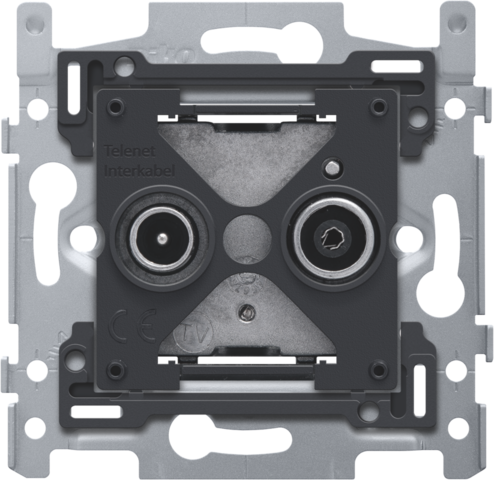

Socle pour 2 connexion coaxiales simples pour TV et FM Wyre (Telenet-Interkabel), fixation par griffes

Mécanisme pour 2 connexions coaxiales simples : une pour la télé et l'autre pour FM Wyre (Telenet-Interkabel), avec fixation par griffes. Les mots ‘TV’ et ‘FM’ sont gravés à côté des entrées. Un set de finition d’une couleur au choix doit être commandé séparément.

Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.

Socle pour 2 connexion coaxiales simples pour TV et FM Wyre (Telenet-Interkabel), fixation par griffes.

• Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
• Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• Matériau socle

polycarbonate + asa gris foncé

• Cadre de montage
  • épaisseur du cadre métallique : 1 mm
  • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
  • avec 4 encoches avec un logement de vis de 7 mm
  • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
• Méthode de fixation

Lors de la fixation dans une boîte d’encastrement dont les parois internes sont munies d’encoches prévues à cet effet, on utilise des griffes qui s’ouvrent par le vissage de vis à tête fendue (encoche 0,8 x 5 mm). Les griffes, qui ont une profondeur d’engrènement de 31 mm, se rétractent totalement lors du dévissage.

• Entraxe
  • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
  • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
  • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
  • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
  • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
• Bord de montage: Le support d’encastrement est muni en haut et en bas d’un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support d’encastrement par fusion. Les angles de ces deux bords de montage sont munis d’ouvertures rectangulaires (7,9 x 1,5 mm) dans chacune desquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si le boîtier d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si le boîtier d’encastrement est enfoncé trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Les bords de montage sont également pourvus de 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l’enjoliveur.
• Température d'ambiance: -5 – +40 °C
• Dimensions (HxLxP): 71 x 73 mm
• Marques de certification: Telenet-Wyre & VOO
• Marquage: CE
