Cet article est (ou sera bientôt) indisponible. Il a été remplacé par le(s) article(s) suivant(s) :
Le nouveau connecteur coaxial a une bande de fréquence de 2 GHZ.

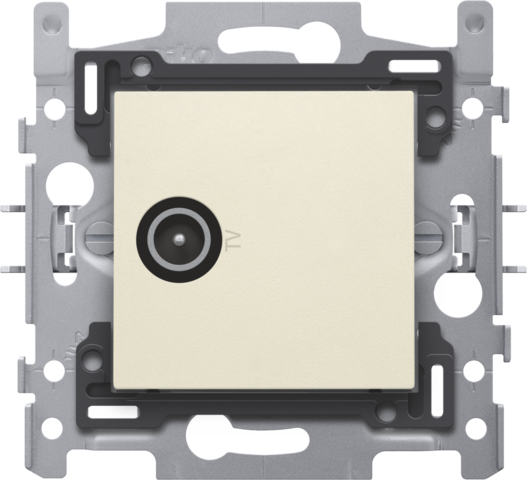

Connexion coaxiale mâle simple pour TV, socle et set de finition, couleur cream

Code de référence
100-69120

Disponible jusqu'en décembre 2024

Description

Connexion coaxiale assemblée (socle et set de finition). Le socle est muni de bornes à vis et d’une fixation par griffes. Le socle est équipé d'une entrée mâle simple. L'icône ‘TV’ est gravée sur l'enjoliveur. Couleur de finition: cream.

Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.

Cahier des charges

Connexion coaxiale mâle simple pour TV, socle et set de finition, couleur cream.

  • Degré de protection: IP20
  • Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
  • L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
  • Marquage: CE

Socle pour connexion coaxiale simple pour TV, fixation par griffes.

  • Bande de fréquence TV: 860 MHz
  • Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
  • Matériau socle

polycarbonate + asa gris foncé

  • Cadre de montage
    • épaisseur du cadre métallique : 1 mm
    • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
    • avec 4 encoches avec un logement de vis de 7 mm
    • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
  • Méthode de fixation

Lors de la fixation dans une boîte d’encastrement dont les parois internes sont munies d’encoches prévues à cet effet, on utilise des griffes qui s’ouvrent par le vissage de vis à tête fendue (encoche 0,8 x 5 mm). Les griffes, qui ont une profondeur d’engrènement de 31 mm, se rétractent totalement lors du dévissage.

  • Entraxe
    • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
    • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
    • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
    • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
    • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
  • Bord de montage: Le support d’encastrement est muni en haut et en bas d’un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support d’encastrement par fusion. Les angles de ces deux bords de montage sont munis d’ouvertures rectangulaires (7,9 x 1,5 mm) dans chacune desquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si le boîtier d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si le boîtier d’encastrement est enfoncé trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Les bords de montage sont également pourvus de 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l’enjoliveur.
  • Température d'ambiance: -5 – +40 °C
  • Dimensions (HxLxP): 71 x 73 mm
  • Marquage: CE

Set de finition pour connexion coaxiale simple pour TV, couleur cream.

  • Fonction: L'enjoliveur est fixé sur une prise TV/FM avec prise coaxiale pour installation individuelle.
  • Matériau enjoliveur: L'enjoliveur est réalisé en polycarbonate inaltérable + asa. La matière première est teinte dans la masse.
  • Couleur: cream (coloré dans la masse, par approximation NCS S 1005 - Y10R, RAL 1013)
  • Gravure: L'enjoliveur est muni d'une gravure 'TV’.
  • Démontage: Le démontage s'opère tout simplement en détachant l'enjoliveur du mécanisme.
  • Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
  • Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
  • Sécurité incendie
    • les parties en plastique de l’enjoliveur sont auto-extinguibles (satisfont à une épreuve de calcination de 650 °C)
    • les parties en plastique de l’enjoliveur sont exemptes d’halogènes
  • Dimensions finition : 45 x 45 mm (Hxl)
  • Dimensions (HxLxP): 44.5 x 44.5 x 8.6 mm
  • Marquage: CE
