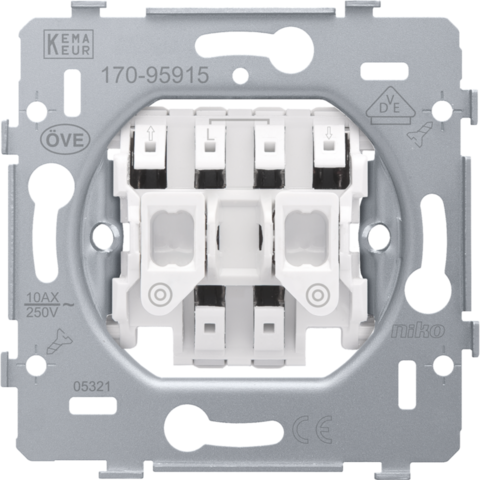

Indsats til betjeningstryk til rulleskodder, elektronisk styret, 10 A/250 Vac, plug-in-terminaler

Typenr.
170-95915
E-nummer
3417816240
EAN nummer
5413736208025

Beskrivelse

Mekanisme til betjeningstryk at styre dine rulleskodder med elektroniske kontroller, med skruefastgørelse. Tangent i den ønskede farve skal bestilles separat.

Denne artikel er beskyttet af mindst ét patent (anvendelse). Se flere informationer om patenter på www.niko.eu/innovation.

Specifikationer

Indsats til betjeningstryk til rulleskodder, elektronisk styret, 10 A/250 Vac, plug-in-terminaler.

  • Funktion: – trykknap
    • blokformede sølvkontakter (cadmiumfrie) med form som et kryds
  • Maksimum MCB-klassificering: 16 A (begrænset af nationale installationsregler)
  • Kapslingsklasse: IP41 for kombinationen af en mekanisme, tangenten og en forsænket ramme
  • Vandalklasse: Kombinationen af en base, afdækning og en ramme har en vandalklasse på IK06
  • Materiale base
    • ureumformaldehyd (UF) med høj varmebestandighed
    • hvid RAL9010 (omtrentlig)
  • Indmuringsramme
    • metaltykkelse 1 mm
    • efter skæring galvaniseret på alle sider også på skærefladerne
    • med 4 riller med skruehul på 7 mm
    • med 4 skruehuller (indikeret med et skruesymbol) med en diameter på 3 mm til montering på paneler
  • Fastgørelsesmetode
    • med skruer til enkel montering på monteringsunderlag med gribeflader
  • Midt-til-midt afstand
    • horisontal kobling og vertikal kobling med midt-til-midt afstand på 71 mm
    • horisontal kobling af flere monteringsunderlag sker hurtigt og perfekt med de opadbøjede svalehaler i højre- og venstre side
    • ekstra styrke pga. de opadbøjede kanter på ydersiden af monteringsunderlaget og fortsættelsen indad
  • Slutgrænse: 4 rektangulære åbninger (7 x 2,5 mm) i den forsænkede ramme kan kompensere for en margen på 1 til 1,2 mm, hvis den forsænkede boks stikker ud fra pudsarbejdet, således at den alligevel slutter perfekt til muren
  • Kabelforbindelse
    • kontaktbussen forsynet med plug-in-klemmer til fastgørelse af ledningerne
  • Tilslutningsklemmer
    • alle tilslutningsklemmer øverst på stikkontakten
    • op til 2 x 2,5 mm² ledning pr. tilslutningsklemme
  • Striplængde
    • 8 mm længde ledningsbane
    • præget permanent bag: ledningsbanens længde og ledningsdiagrammet
    • præget permanent for: klemmerne og afbrydersymbolet
  • Omgivelsestemperatur: -5 – +40 °C
  • Dimensioner (HxBxD): 73 x 73 mm
  • Certificationsmærker: DEMKO
  • Godkendelse: CE
