Étape 2
Convertir la commutation permutateur
Repérez le schéma de raccordement actuel et marquez les fils suivants avec des étiquettes :
- Conducteur de phase 230 V
- Fils qui partent vers la lampe
Le schéma de raccordement en exemple est une commutation permutateur avec trois points de commande. Pour chaque point de commande supplémentaire dans la commutation, un nouvel interrupteur permutateur est nécessaire. Les interrupteurs permutateurs se trouvent toujours au milieu, avec un interrupteur va-et-vient à chaque extrémité.
Attention : la commutation peut en réalité différer du schéma. Les fils vers la lampe ne partent pas toujours vers le haut. Le conducteur de phase et le conducteur neutre peuvent aussi avoir une autre couleur. Utilisez dès lors un multimètre pour visualiser correctement le schéma de raccordement.

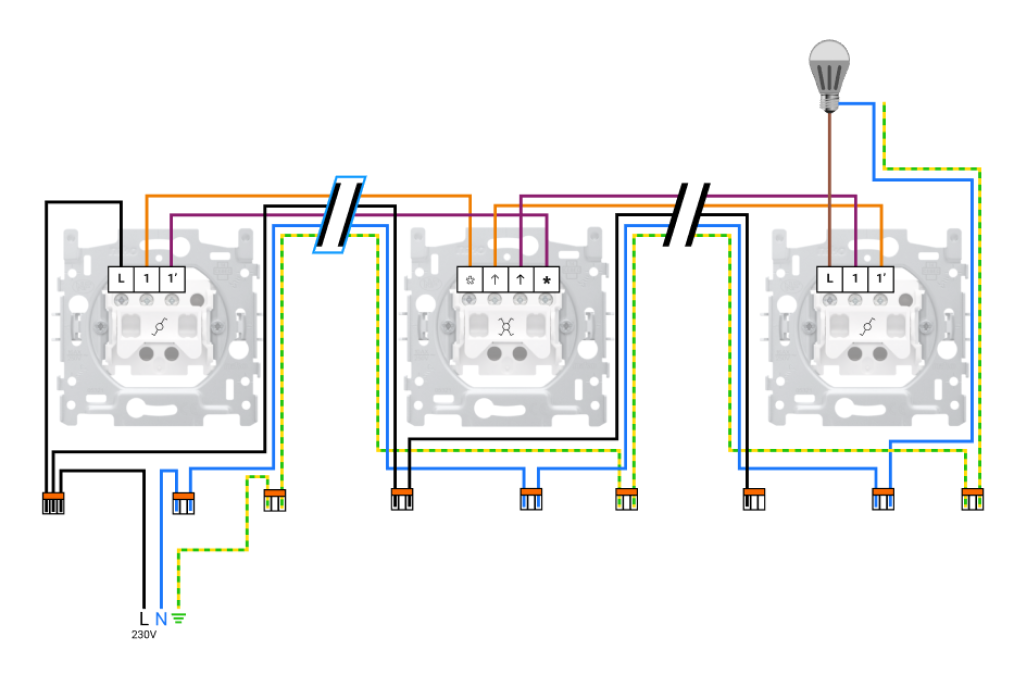

Schéma de raccordement actuel
Attention : la commutation peut avoir un autre aspect, cet exemple n'est qu'une possibilité parmi d'autres.
Retour vers identifier la commutation

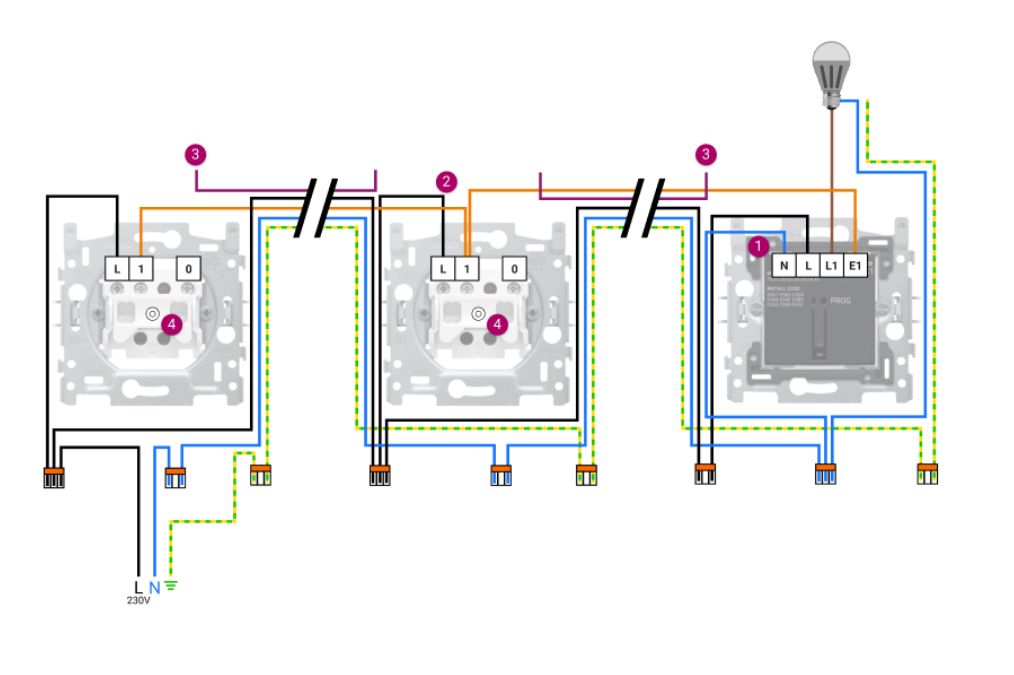

Situation Niko Home Control
Raccordez l'interrupteur simple connecté.
Attention : raccordez toujours l'interrupteur connecté directement sur la lampe.
Vous avez besoin d'un fil supplémentaire❶, car vous devez raccorder le neutre à l'interrupteur connecté. Vous avez également besoin d'un fil supplémentaire pour la connexion de l'interrupteur du milieu (bouton-poussoir classique) sur la borne L ❷. Lors de raccordements avec des boutons-poussoirs, un des fils de commutation n'est plus utilisé ❸. Sur la sortie d'extension de l'interrupteur connecté, vous raccordez les boutons-poussoirs classiques❹. Vous remplacez donc tous les interrupteurs.
